318 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Montaggio del sedile modello 2000 Simplicity (manuale)
Montaggio del sedile
modello 2000 Simplicity
(manuale)
Articoli necessari: Utensili necessari:
• Sedile • chiave a tubo da 13mm
• chiave Allen da 4mm
• N° 2 viti
Nota: Per il sedile elettrico – vedi le pagine
328-333.

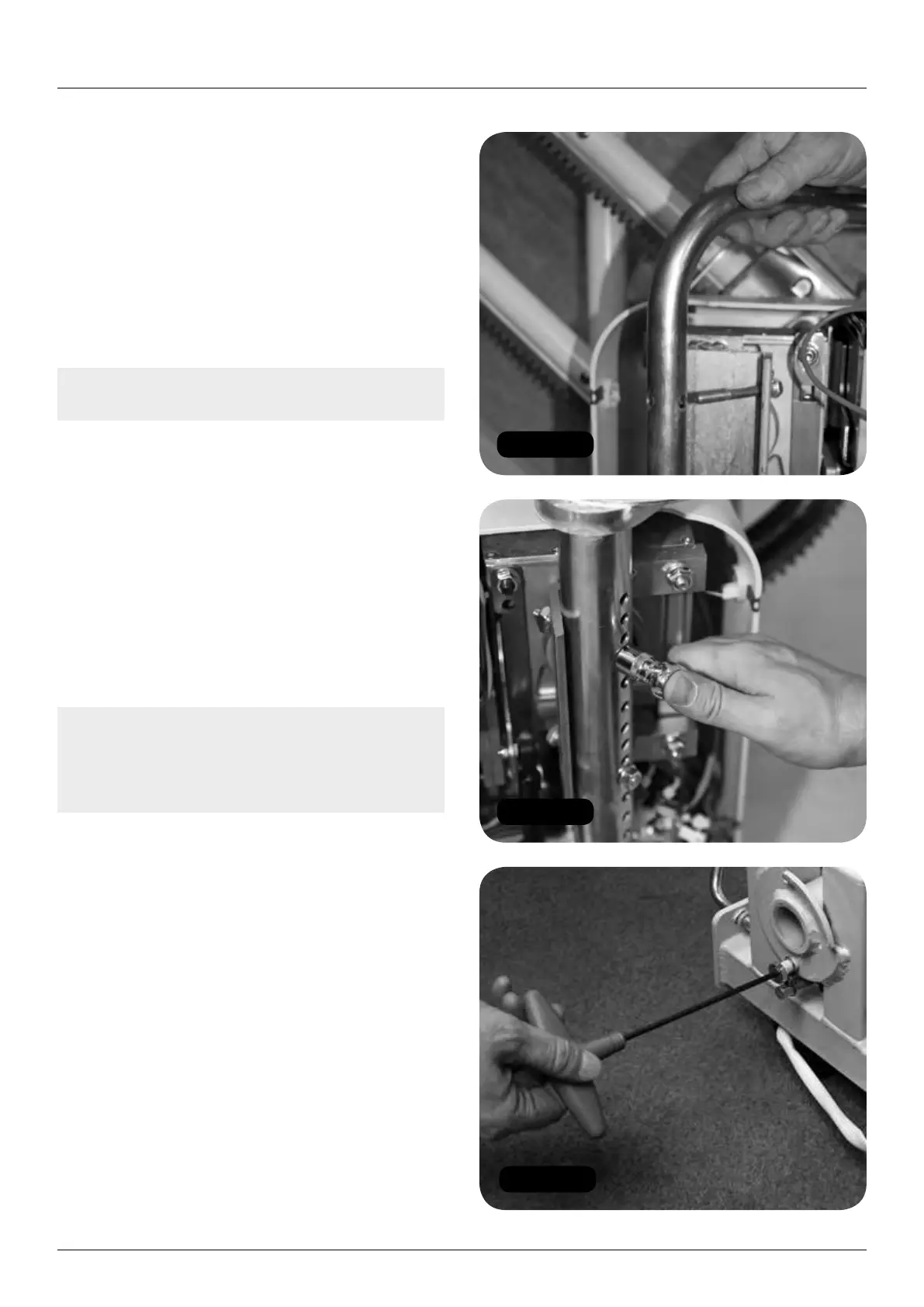

1 Rimuovere il sedile dalla sua confezione.
2 Rimuovere la maniglia per il trasporto dell’unità
di alimentazione
(Figura 50) e fissare il palo del
sedile all’altezza giusta (Coppia di serraggio
33Nm)
(Figura 51).
3 Coricare il sedile per terra appoggiandolo sul suo
schienale e rimuovere il bullone e la rondella alla
base del sedile (Figura 52).
4 Sollevare il sedile e posizionarlo sul suo palo
di sostegno (Figura 53).
Nota: Fare attenzione a non urtare il dispositivo
di sicurezza dell’articolazione di rotazione del
sedile quando abbassate il sedile nel palo di
sostegno (Figura 54).
5 Ruotate gentilmente il sedile all’indietro e in
avanti fino a quando s’inserisce il perno di
bloccaggio della rotazione.
6 Far ruotare completamente il sedile utilizzando
le apposite leve.
7 Reinserire il bullone e la rondella nella base del
sedile che avete precedentemente rimosso nella
fase 3 (Figura 55).
8 Far ruotare il sedile riportandolo nella posizione
di marcia, utilizzando le apposite leve.
9 Rimuovere il toggle di guida e collega i cavi
ed effettua i collegamenti dei cavi del sedile
prendendo l’alimentazione dal palo di sostegno
del sedile (Figura 56).
