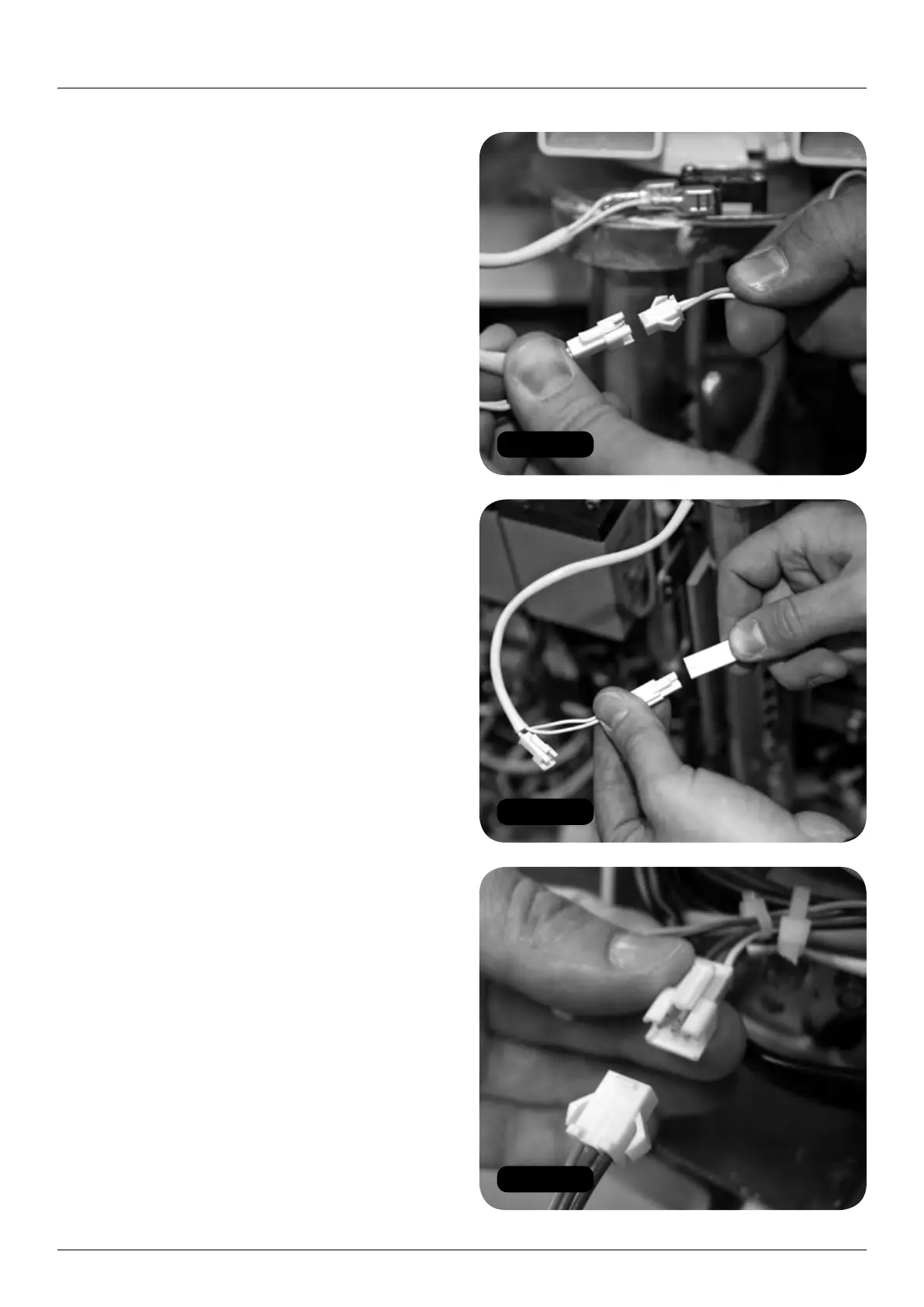

Figura 77
Figura 78
Figura 79
326 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Connessioni elettriche del sedile Style (manuale)
Connessioni elettriche
del sedile Style (manuale)
Articoli necessari: Utensili necessari:
• Nessuno • Nessuno
1 Effettuare le connessioni elettriche del sedile
e della pedana appoggiapiedi:
a Collegare l’interruttore dell’alimentazione
(2 x rosso).
b Collegare il display diagnostico
(rosso, nero e giallo).
c Collegare il cavo dell’interruttore a chiave
dall’unità di alimentazione (arancio e verde)
al connettore del cavo dell’interruttore di
rotazione (2 x bianco) (Figura 77).
d Collegare il sedile al connettore dell’interruttore
di rotazione (bianco) (Figura 78).
e Collegare il cavo del toggle
(arancio, blu e verde) (Figura 79).
f Collegare i ricevitori a infrarossi a destra
e a sinistra dell’unità (rivestimento blu).
Solo per pedana appoggiapiedi elettrica
g Collegare i cavi della pedana appoggiapiedi
elettrica (coppia gialli) (Figura 80).
h Collegare i cavi del motore (rosso e nero)
come illustrato nel diagramma a pagina 352.
2 Collegare il morsetto di messa a terra (nero)
all’unità e fissarlo con un dado (Figure 81 e 82).
3 Collegare il cavo principale del sedile (marrone
e rosa) al cavo del circuito (rosso e rosa) – due
connettori neri (Figura 83).
4 Testare il funzionamento delle caratteristiche
elettriche, compreso il toggle (vedi le pagine
339-341).
5 Sostituire e rimontare il coperchio anteriore
dell’unità (Figura 84).
