328 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Montaggio del sedile Style (alimentazione elettrica)
Montaggio del sedile Style
(alimentazione elettrica)
Articoli necessari: Utensili necessari:
• Sedile • chiave a tubo 13mm
• chiave Allen da 4mm
• N° 2 viti

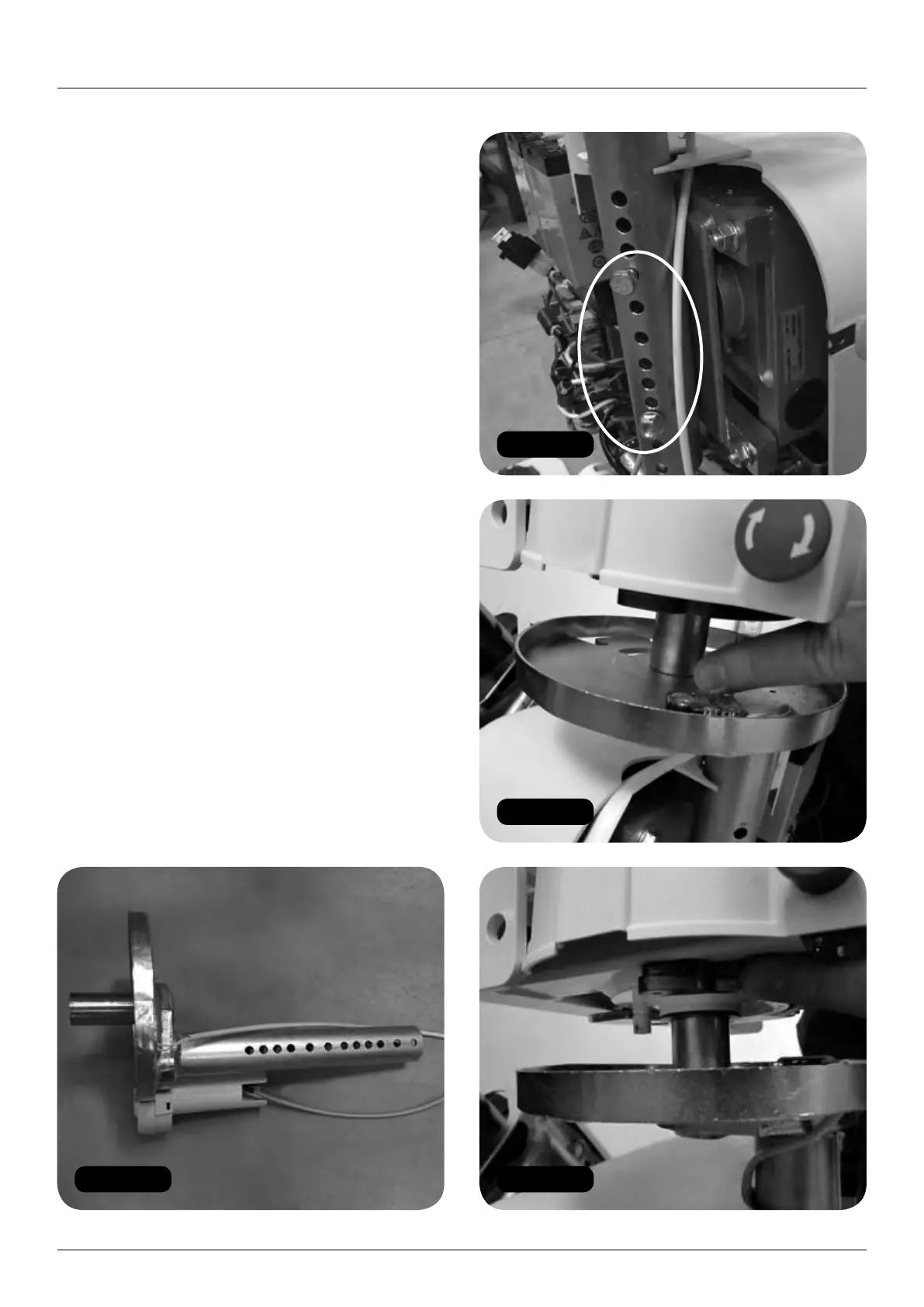

1 Rimuovere lo stelo del sedile dallíimballo
(Figura 85).
2 Fissare lo stelo del sedile al telaio (Figura 86).
3 Quando abbassate il sedile nel palo di sostegno,
assicuratevi che i sedile sia nella posizione di
marcia e che il rullo interruttore del sedile non
venga danneggiato dalla camma dell’interruttore
(Figura 87). C’è uno spazio nella camma in cui
s’inserisce il rullo (Figura 88).
4 Infilare il sedile nello stelo (Figura 89).
5 Instradate tutti i cavi nella piastra di copertura
in plastica (Figura 90).
6 Fit the plastic cap to the seat frame
(Figura 91).
7 Sistemare i cavi del sedile nella fessura della
piastra di chiusura in plastica (Figura 92).
