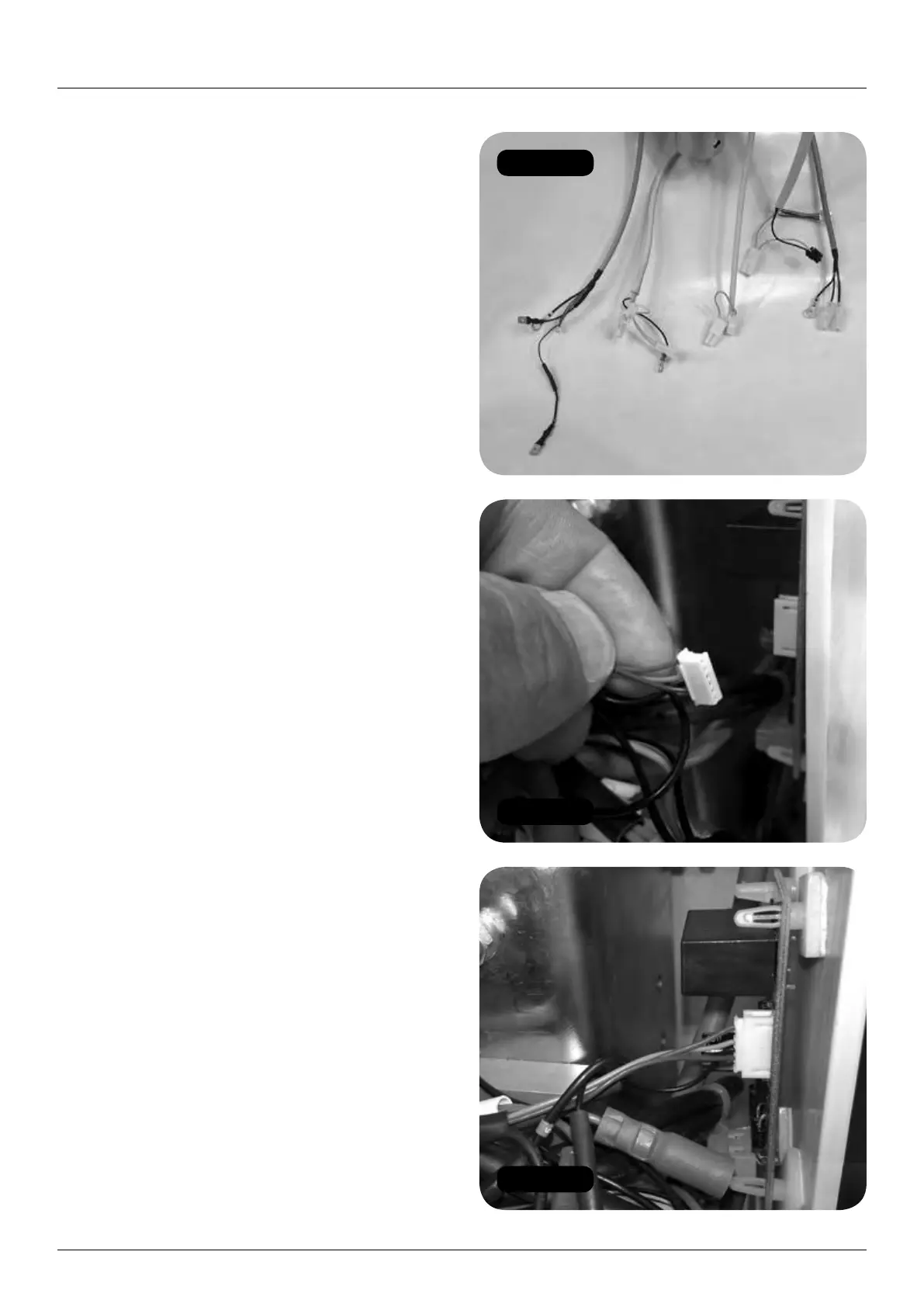

Figura 93
Figura 94
Figura 95
330 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Connessioni elettriche del sedile Style (alimentazione elettrica)
Connessioni elettriche
del sedile Style
(alimentazione elettrica)
Articoli necessari: Utensili necessari:
• Nessuno • Nessuno
1 Ora avete cinque cavi da collegare al telaio
(Figura 93).
2 Iniziando con il connettore del motore, collegare
la PCB in linea. Assicuratevi che la superficie
piana del connettore sia rivolta verso il bordo
esterno della PCB (Figura 94).
3 Spingere delicatamente il connettore del
cablaggio motore nella PCB in linea (Figura 95).
4 Collegare la terra del motore al perno di terra
del telaio (Figura 96).
5 Collegare il cablaggio di override del dispositivo
di rotazione manuale del sedile (4 x verde 5)
(Figura 97).
6 Collegare la terra del cablaggio di override del
dispositivo di rotazione manuale del sedile al
perno di terra del telaio (Figura 98).
7 Cablaggio del sedile 1. Collegare la terra al perno
del telaio e fissarla con un bullone (Figura 99).
8 Effettuare le connessioni elettriche del sedile
e della pedana appoggiapiedi:
a Collegare l’interruttore dell’alimentazione
(2 x rosso).
b Collegare il display diagnostico
(rosso, nero e giallo).
c Collegare il cavo dell’interruttore a chiave
dall’unità di alimentazione (arancio e verde)
al connettore del cavo dell’interruttore di
rotazione (2 x bianco) (Figura 100).
d Collegare il sedile al connettore dell’interruttore
di rotazione (bianco) (Figura 101).
e Collegare il cavo del toggle
(arancio, blu e verde) (Figura 102).
f Collegare i ricevitori a infrarossi a destra
e a sinistra dell’unità (rivestimento blu).
