Connessioni elettriche del sedile Style (alimentazione elettrica)
Solo per pedana appoggiapiedi
elettrica

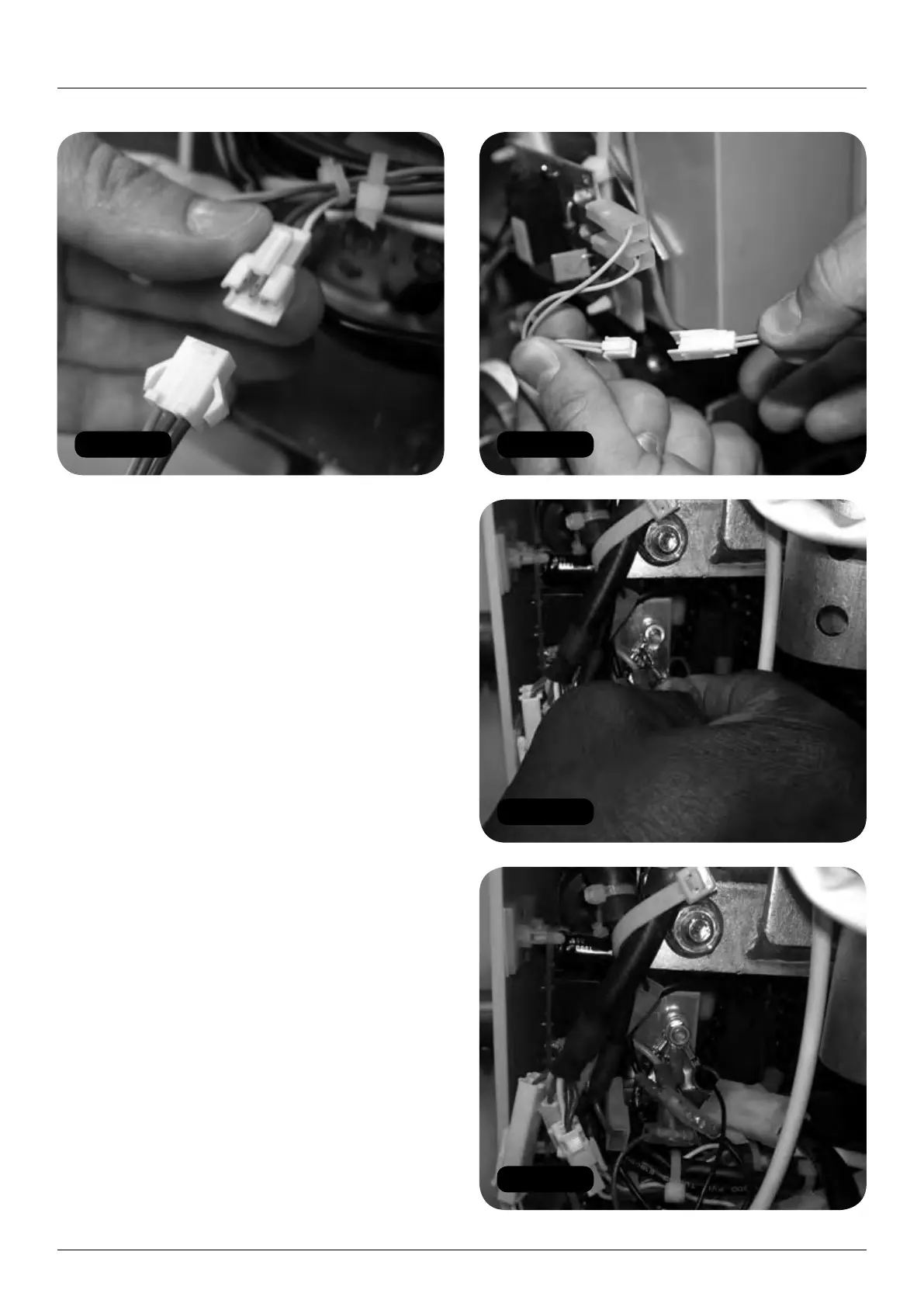

g Collegare i cavi della pedana appoggiapiedi
elettrica (coppia gialli) (Figura 103).
h Collegare i cavi del motore (rosso e nero)
come illustrato nel diagramma a pagina 352.
9 Collegare il morsetto di messa a terra (nero)
all’unità e fissarlo con un dado (Figure 104
e 105).
10 Collegare il cavo principale del sedile (marrone
e rosa) al cavo del circuito (rosso e rosa) – due
connettori neri (Figura 106).
11 Testare il funzionamento delle caratteristiche
elettriche, compreso il toggle (vedi le pagine
339-341).
12 Rimettere il coperchio anteriore del telaio
sull’unità e fissare con le viti. Assicurarsi che
la copertura in plastica sia sotto il coperchio
anteriore (Figura 107).
13 Sostituire e rimontare il coperchio anteriore
dell’unità (Figura 108).
