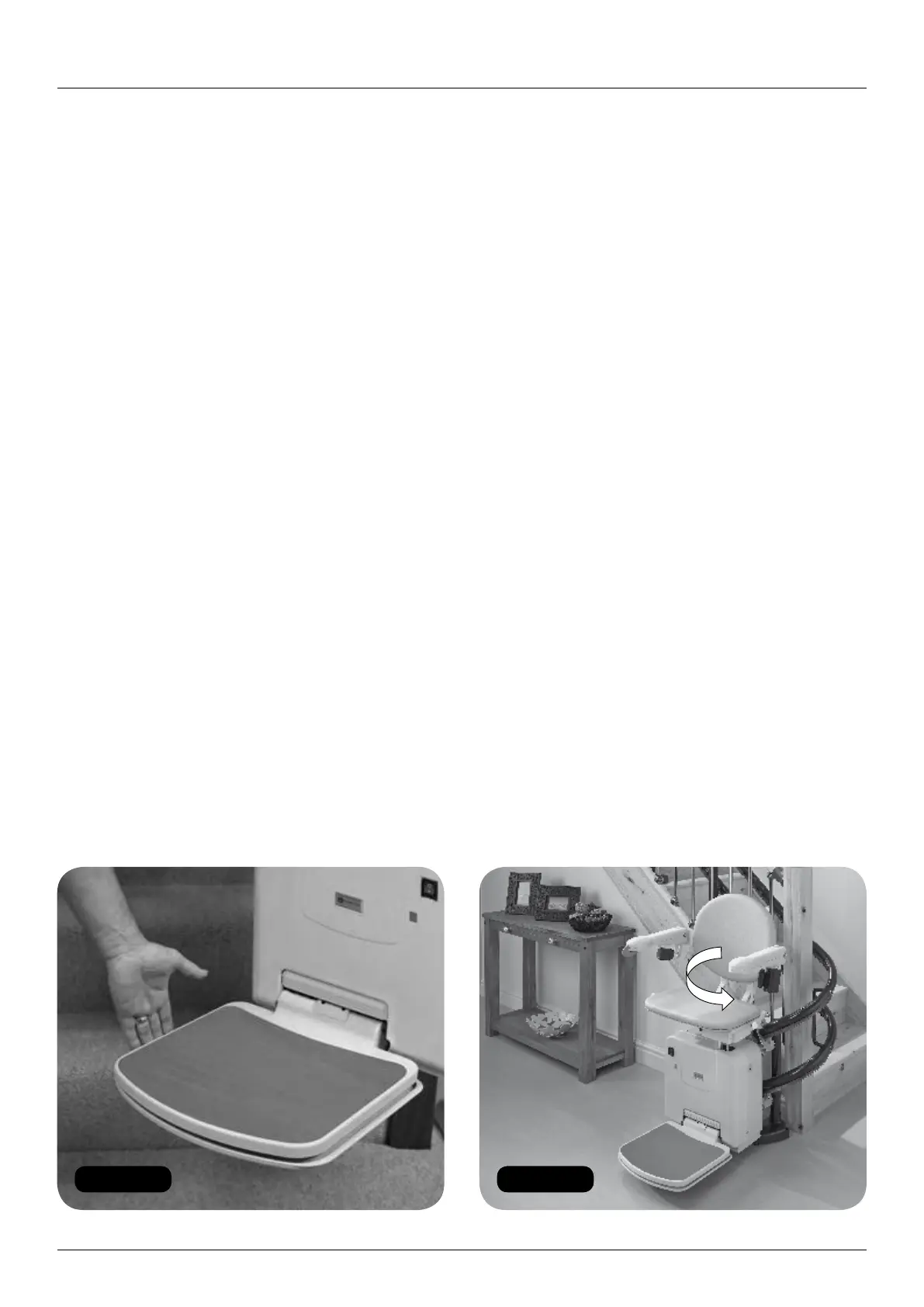

Figura 120 Figura 121
340 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Collaudo
e Guidate l’ascensore nella direzione in basso.
f Premete il lato inferiore del perno del bordo
di sicurezza – l’ascensore dovrebbe fermarsi.
g Guidate l’ascensore nella direzione in basso.
h Premete i perni dei bordi di sicurezza inferiori –
l’ascensore dovrebbe fermarsi.
6 Controllate i bordi di sicurezza nella piattaforma
(Figura 120):
a Guidate l’ascensore nella direzione in alto.
b Premete il bordo superiore della piattaforma
– l’ascensore dovrebbe fermarsi.
c Guidate l’ascensore nella posizione in basso.
d Premete il bordo inferiore della piattaforma
– l’ascensore dovrebbe fermarsi.
e Guidate l’unitá nella direzione in basso.
f Premete il lato inferiore della piattforma
– l’ascensore dovrebbe fermarsi.
7 Controllare l’interblocco del dispositivo
di rotazione (Figura 121)
a Fate salire il montascale.
b Fate ruotare il sedile – il montascale
dovrebbe fermarsi.
c Fate scendere il montascale.
d Fate ruotare il sedile – il montascale
dovrebbe fermarsi.
8 Verificate la distanza di arresto del montascale:
a Utilizzando il telecomando, fate scendere il
montascale.
b Dopo che il montascale è in movimento da
circa 2 secondi, rilasciate il pulsante di discesa.
c Verificate che il montascale si sia fermato
entro 20mm dal punto in cui il pulsante è
stato rilasciato.
Solo pedana appoggiapiedi elettrica
1 Per le versioni dotate di sedile:
a Sollevate la parte anteriore dello schienale
del sedile.
b La pedana appoggiapiedi dovrebbe sollevarsi.
c Abbassate la parte anteriore dello schienale
del sedile.
d La pedana appoggiapiedi dovrebbe
abbassarsi.
Solo perno manuale
1 Controllate l’interlock del perno:
a Guidate l’ascensore nella direzione in alto.
b Girate il sedile – l’ascensore dovrebbe fermarsi.
c Guidate l’ascensore nella direzione in basso.
d Girate il sedile – l’ascensore dovrebbe fermarsi.
