Handicare 2000 SIMPLICITY - Page 352

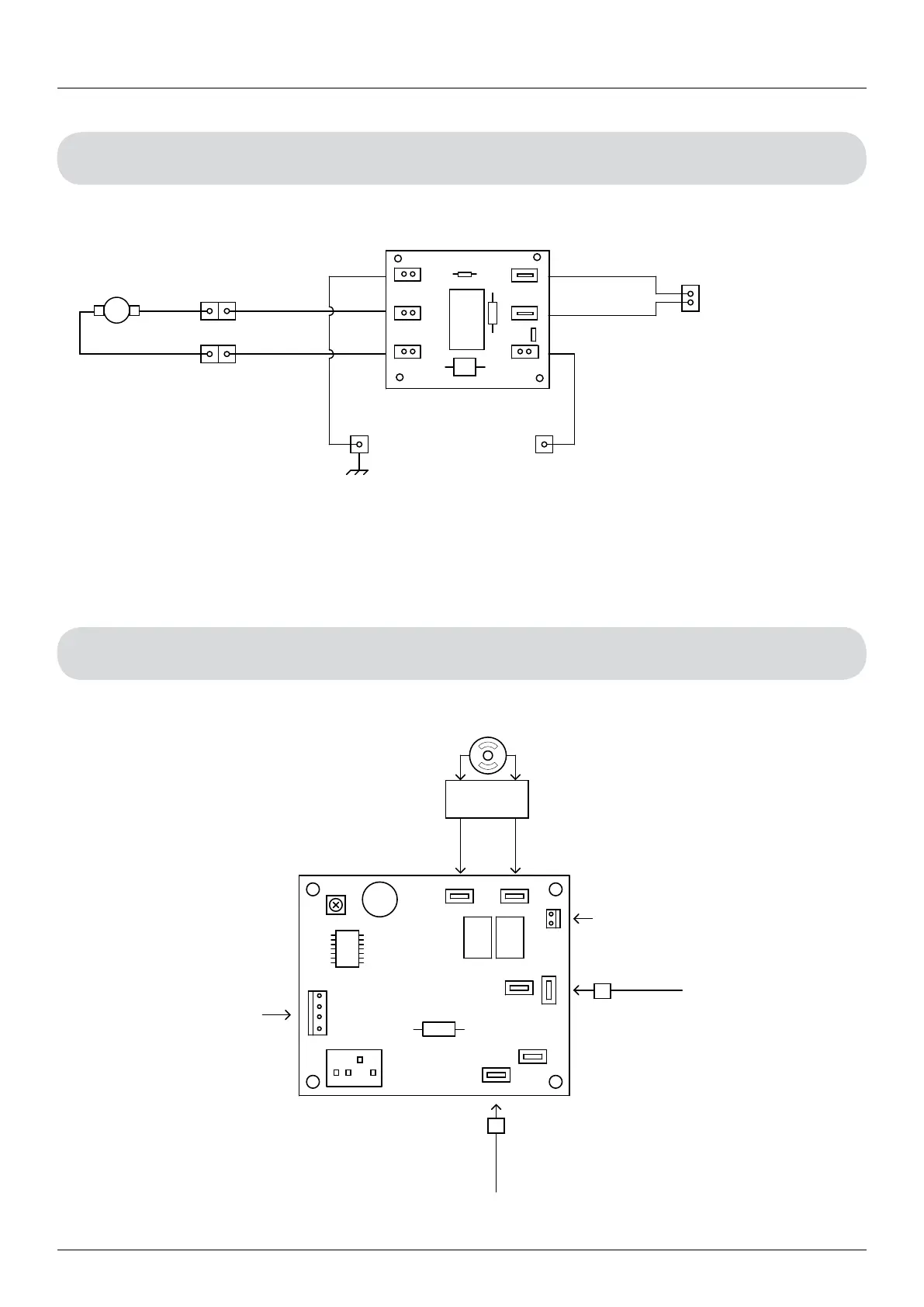

2000 POWERED FOOTPLATE SCHEMATIC
MOTORE PEDANA
APPOGGIAPIEDI
NERO
ROSSO
BATTERIA 24VDC
ROSSO
M
M
B
-
M
+
B
+
M
-
M
FUSO B+
F
M F
NERO
MORSETTO
AD ANELLO
TAB4 TAB5 TAB2 TAB3
FU1
TAB6
CODICE 000200.52002
TAB1
1
1
1
2
11
11
CONNETTORE
A PALETTA
CONNETTORE
A PALETTA
CONNETTORE
A PALETTA
MARRONE
GIALLO
GIALLO
ALL’INTERRUTTORE DI
CONTROLLO DELLA PEDANA
N/C = PEDANA ALZATA
N/O = PEDANA ABBASSATA
BLU
(IL CONNETTORE DA 24VDC E' DISPONIBILE SUL CAVO
ROSSO CHE S'INSERISCE NELL'INTERRUTTORE ON/OFF
SULLA PARTE ANTERIORE DEL PANNELLO)
MOTORE
ROTAZIONE SEDILE
NOTA: NON CI SONO
LIMITI DI CORSA
ROTAZIONE ELETTRICA.
DA HAN201 PCB
DIP-SWITCH
NEGATIVO
GRIGIO
ASSICURARSI CHE SUL CONNETTORE
SIA PRESENTE IL PONTICELLO
M1 M2
ON
1 2 3 4
NERO 0
IL MOTORE SI ARRESTA
USANDO IL LIMITE
DI CORRENTE
NUMERO 1 = OFF
NUMERO 2 = OFF
NUMERO 3 = ON
NUMERO 4 = OFF
NERO
COMUNICAZIONI
GRIGIO 8
DA HAN201 PCB
FILTRO PCB
HAN201
CONNESSIONI MOTORE DX
BLU ( BLU 6) = M2
MARRONE (BIANCO 9) = M1
CONNESSIONI MOTORE SX
BLU (BLU 6) = M1
MARRONE (BIANCO 9) = M2
352 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Appendice 3
Connessione della piattaforma a potenza PCB
HAN126 Connessione dello Style con perno a potenza PCB
