SEZIONE DELLA TRACCIA SUPERIORE
ROSSO
CONTATTO DI CARICA
NOTA: SU DI UN ASCENZORE 1000, IL GENERATORE DI POTENZA DEVE ESSERE COLLEGATO DAL SEZIONE
DI TRACCIA INFERIORE SE NECESSARIO. ASSEMBLATE SEMPLICEMENTE I CAPPUCCI FINALI PREMENDO
(CON CAVI DI TERRA) SULLA SEZIONE DI TRACCIA INFERIORE.
SU ASCENSORI 2000, IL GENERATORE DI POTENZA PUO ESSERE COLLEGATO DALL’ALTO, BASSO O META’
DELLA SEZIONE DI TRACCIA SE NECESSARIO.
CONTATTO DI CARICA
POSITIVO POSITIVO
ROSSO ROSSO
NERO
33VDC (BIANCO)
0V (NASCOSTO)
DA GENERATORE
DI POTENZA
TRACK SECTION DOWNSTAIRS

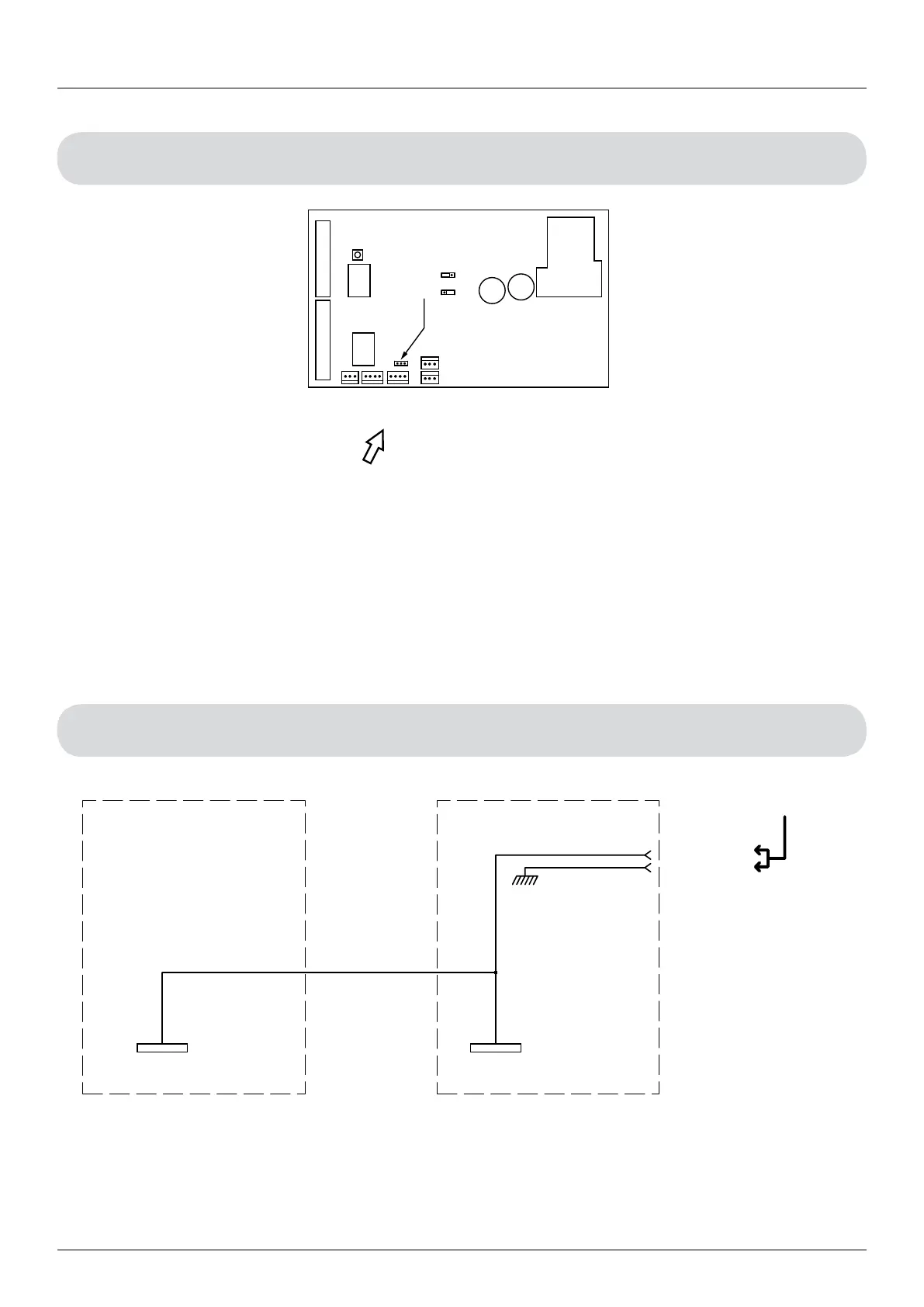

MS125 Connessioni Interrutore Reed RTC Interno
1234
ARANCIO
ROSSO
INFRAROSSI
8 VIE
9 VIE
ATTIVATO
ATTIVATO
POSIZIONE B
POSIZIONE A
POSIZIONE PONTICELLO
CONNESSIONE CON UN INTERRUTTORE:
CONNETTERE L’ARANCIONE (1) AL CONNETTORE
TERMINALE UNO
CONNETTERE IL ROSSO (4) AL SECONDO CONNETTORE
TERMINALE
CONFIGURARE IL PONTICELLO SUL PCB ALLA POSIZIONE A
STESSA CONNESSIONE QUALSIASI SIA IL LATO DEL
MONTASCALE
CONNESSIONE CON DUE INTERRUTTORI:
LATO SINISTRO
ORG (1 E 2)= REED SUPERIORE, ROSSO (3 E 4)
= REED INFERIORE
LATO DESTRO
ORG (1 E 2)= REED INFERIORE, ROSSO (3 E 4)
= REED SUPERIORE
CONFIGURA
RE IL PONTICELLO SUL PCB ALLA POSIZIONE B
O/C SU CIRCUITO = METÀ VELOCITÀ
S/C SU CIRCUITO = PIENA VELOCITÀ
(CURVA INTERNA CONNS)
QUANDO IL CABLAGGIO 181001 E
50062 IAS È CONNESSO AL
CONNETTORE A 4 VIE, SARANNO
DISPONIBILI 2 FILI ARANCIONI E 2
FILI ROSSI A CUI CONNETTERSI.
354 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Appendice 3
HAN125 Connessioni interrutore reed RTC interno
Circuiti elettrici di traccia standard – mano sinistra e mano destra
