Handicare 2000 SIMPLICITY - Page 356

43214321
1 2 3 4
1 2 3 4
NONO

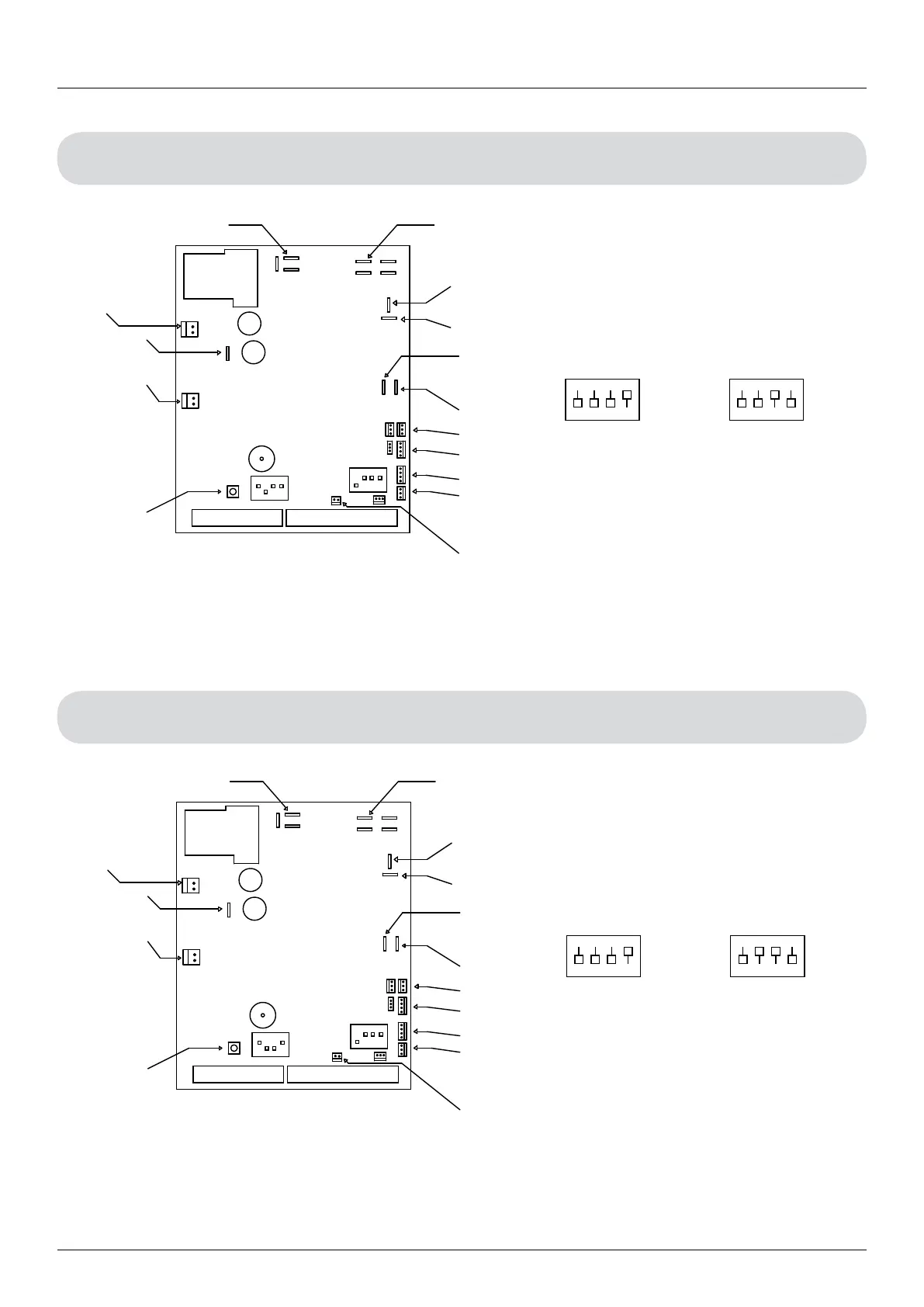

FUNZIONE DEGLI INTERRUTTORI
SE VENGONO CAMBIATI DEI DIP SWITCH,
SI PREGA DI SPEGNERE IL MONTASCALE,
ATTENDERE 10 SECONDI, POI RIPRISTINATE
L’ALIMENTAZIONE ELETTRICA.
INFRAROSSI/RADIO
PULSANTE APPRENDIMENTO
DIP SWITCH 2
CONNETTORE
FRENO
CARICA +
BATTERIA POSITIVO BATTERIA NEGATIVO
MOTORE 2
(BIANCO)
MOTORE 1
(NERO)
NON SERVE ALCUNA
CONNESSIONE
NON SERVE ALCUNA
CONNESSIONE
INFRAROSSI/RADIO
NON SERVE ALCUNA
CONNESSIONE
DIP SWITCH 1
DISPLAY DIAGNOSTICA
DIAGNOSTICA ESTERNA
SUL CONNETTORE
DEVE ESSERE PRESENTE
UN PONTICELLO
CONNETTORE A 9 VIECONNETTORE A 8 VIE
ON
ON
DIP 1
DIP 2
ABILITA SCORRIMENTO
ABILITA CSA
AVVISATORE ACUSTICO ON
ABILITA CERNIERA
LATO DESTRO
SALITA VELOCE
DISABILITA iSAFETY ABILITA iSAFETY
DISABILITA SCORRIMENTO
DISABILITA CSA
AVVISATORE
ACUSTICO OFF
DISABILITA CERNIERA
LATO SINISTRO
SALITA LENTA
DEFAULT OFF
BIANCO BLU MARRONE MARRONE N/C ROSA GRIGIO GIALLO N/C N/C ARANCIO ARANCIO GIALLO GIALLO BIANCO N/C ROSA
CONNETTORE
AUDIO/VISUALE
MS125 2000 DIP SETTINGS LH STANDARD
43214321
1 2 3 4
1 2 3 4
NONO
FUNZIONE DEGLI INTERRUTTORI
SE VENGONO CAMBIATI DEI DIP SWITCH,
SI PREGA DI SPEGNERE IL MONTASCALE,
ATTENDERE 10 SECONDI, POI RIPRISTINATE
L’ALIMENTAZIONE ELETTRICA.
INFRAROSSI/RADIO
PULSANTE APPRENDIMENTO
DIP SWITCH 2
CONNETTORE
FRENO
CARICA +
BATTERIA POSITIVO BATTERIA NEGATIVO
MOTORE 2
(NERO)
MOTORE 1
(BIANCO)
NON SERVE ALCUNA
CONNESSIONE
NON SERVE ALCUNA
CONNESSIONE
INFRAROSSI/RADIO
NON SERVE ALCUNA
CONNESSIONE
DIP SWITCH 1
DISPLAY DIAGNOSTICA
DIAGNOSTICA ESTERNA
SUL CONNETTORE
DEVE ESSERE PRESENTE
UN PONTICELLO
CONNETTORE A 9 VIECONNETTORE A 8 VIE
ON
ON
DIP 1
DIP 2
ABILITA SCORRIMENTO
ABILITA CSA
AVVISATORE ACUSTICO ON
ABILITA CERNIERA
LATO DESTRO
SALITA VELOCE
DISABILITA iSAFETY ABILITA iSAFETY
DISABILITA SCORRIMENTO
DISABILITA CSA
AVVISATORE
ACUSTICO OFF
DISABILITA CERNIERA
LATO SINISTRO
SALITA LENTA
DEFAULT OFF
BIANCO BLU MARRONE GIALLO N/C ROSA GRIGIO VIOLETTA N/C N/C ARANCIO ARANCIO GIALLO GIALLO BIANCO N/C ROSA
CONNETTORE
AUDIO/VISUALE
MS125 2000 DIP SETTINGS RH STANDARD
356 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Appendice 3
HAN125 Impostazioni DIP mano sinistra standard
HAN125 Impostazioni DIP mano destra standard
