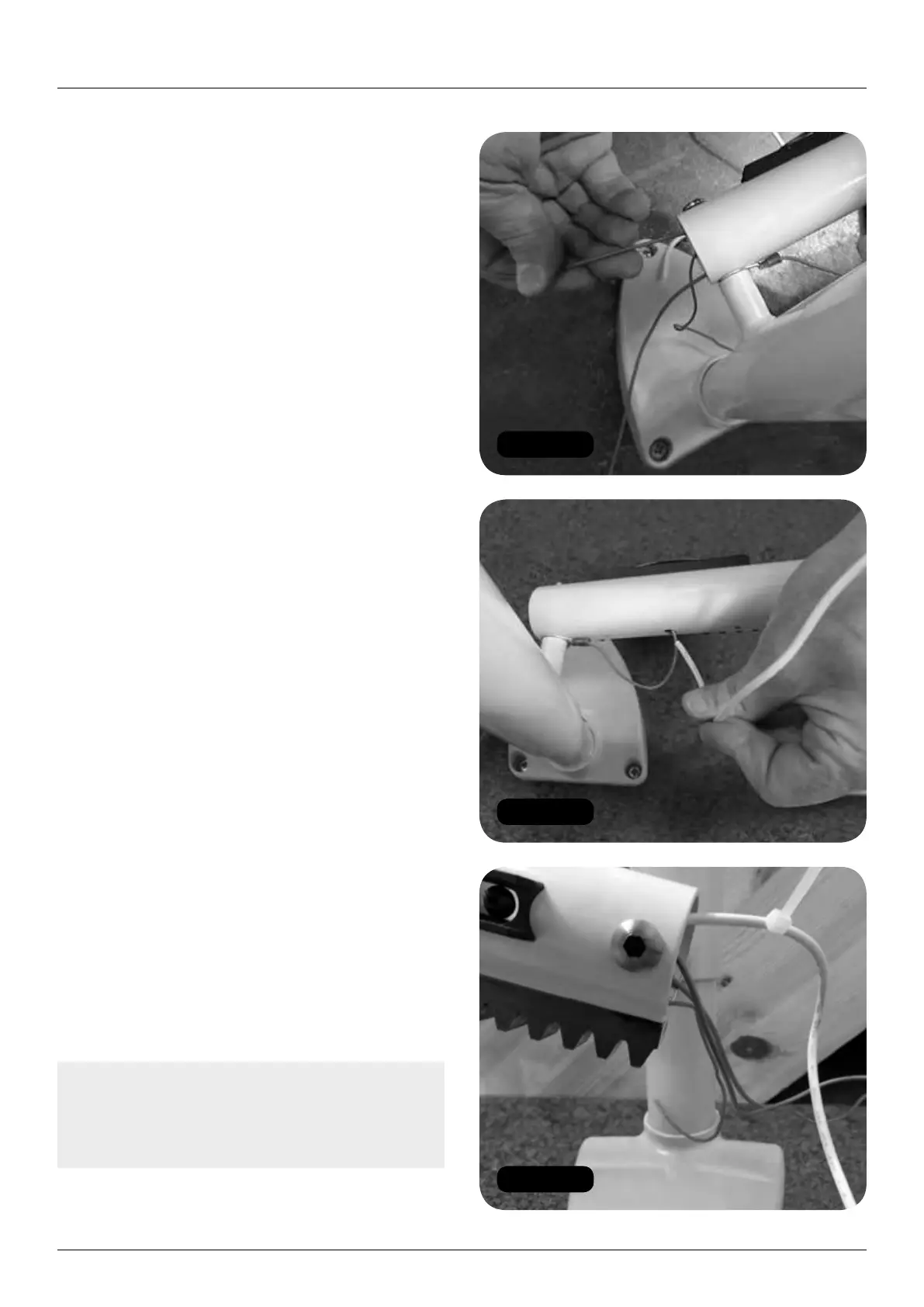

Afb. 18
Afb. 19
Afb. 20
Elektrische aansluitingen
70 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
d Voer de grijze negatieve laadaansluitingsbundel
in het grote gat aan de achterkant van het
railsgedeelte. Voer deze draad door het
uiteinde van het railgedeelte (Afbeelding 18).
e Voer de netvoedingskabel door dezelfde
opening aan het uiteinde van het railgedeelte
(Afbeelding 19).
f Plaats een kabelklem rondom de
netvoedingskabel (Afbeelding 20).
g Trek de netvoedingskabel strakgespannen
aan de achterkant van het railgedeelte.
Bevestig de netvoedingskabel met een
kabelklem aan de verbindingsring van
de stut (Afbeelding 21).
h Maak de netvoedingskabel met twee
kabelklemmen goed vast op de achterkant van
de stut, zoals weergegeven in Afbeelding 22.
i Sluit de netvoedingskabel en negatieve
laadaansluitingsbundel aan op het dubbele
aansluitblok (Afbeelding 23).
j Wikkel de twee rode laadcontactdraden aan
elkaar en voer dit in het 2-richtingsaansluitblok
(Afbeelding 24).
k Voer alle draden in het uiteinde van het
railgedeelte (Afbeelding 25).
l Vervang de stutbout (Afbeelding 26).
m Breng de eindafdekking weer aan,
maar ALLEEN ONDERAAN DE TRAP
(Afbeelding 26).
6 Breng de resterende bouten op de boven-
en onderrailsstukken van de eerste en laatste
stut aan.
7 Monteer het voedingsblok op de muur met
behulp van de meegeleverde steun.
8 Sluit het netsnoer aan op een beschikbaar
AC-stopcontact.
Opmerking: Alle netsnoeren moeten voldoen
aan de plaatselijke normen die ten tijde van de
installatie van kracht zijn. U mag het voedingsblok
niet op de dwarsbalk aanbrengen.
