Afb. 27
Afb. 28
Afb. 29
72 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Voedingsblok en voetplaat
Het voedingsblok laden en
de voetplaat aanbrengen
Benodigdheden: Benodigde gereedschappen:
• Voedingsblok • Laadtuimelschakelaar
• Pakket met • Kortsluitingskoppelstukken
voetplaataccessoires • Laadstangen
• 13 mm-sleutel
• Nr. 2 Pozi-schroevendraaier
• Combinatietang
• T30 Torx-schroevendraaier

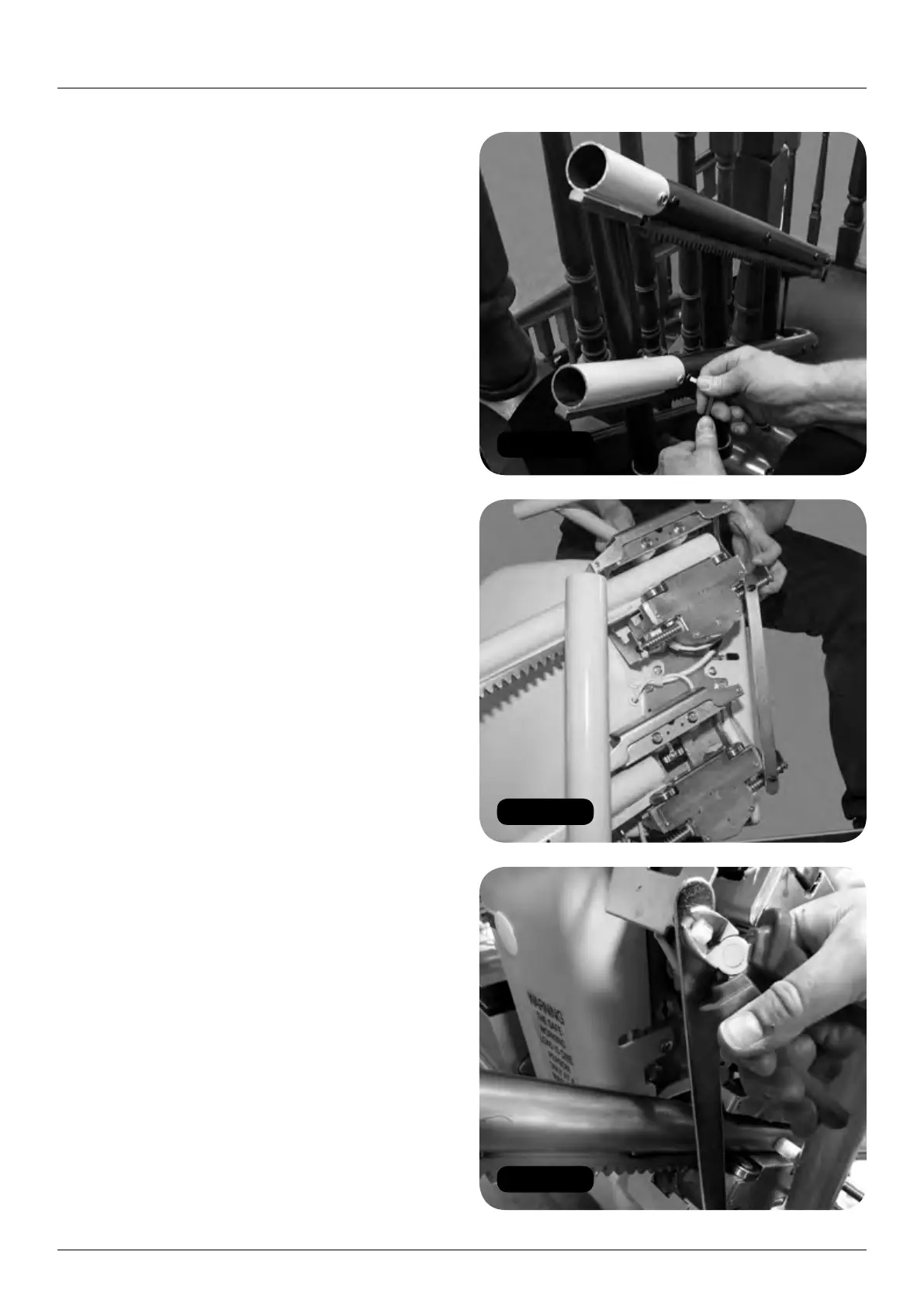

1 Monteer de laadstangen van het voedingsblok
op de bovenkant van de rails (Afbeelding 27).
2 Breng het voedingsblok op de laadstangen aan
(Afbeelding 28).
3 Verwijder de taplaadstrip (Afbeelding 29).
4 Verwijder de voorste afdekking van de
voedingseenheid.
5 Zet de voetplaat in elkaar (pakket met
voetplaataccessoires)
Handmatige voetplaat (met gasstang)
a Verwijder de voetsteunassemblage uit het
pakket met de voetsteun. Draai de schroef los
en verwijder de schacht van deze assemblage.
b Bevestig de voetsteun op het voedingsblok
(Afbeelding 30) – zorg dat de gasstangarm in
dezelfde positie blijft. Draai de schroef vast om
de schacht op zijn plaats te houden
(Afbeelding 31).
c Draai de bovenste moer op de gasstangarm los
(Afbeelding 32).
d Bevestig het bovenste gedeelte van de gasstang
op de arm (Afbeelding 33).
e Druk de arm omlaag terwijl u de voetplaat
in de omhoog-stand zet (Afbeelding 34).
f Als de voetplaat zich in de juiste positie
bevindt, maakt u de gasstangarm weer
vast (Afbeelding 35).
