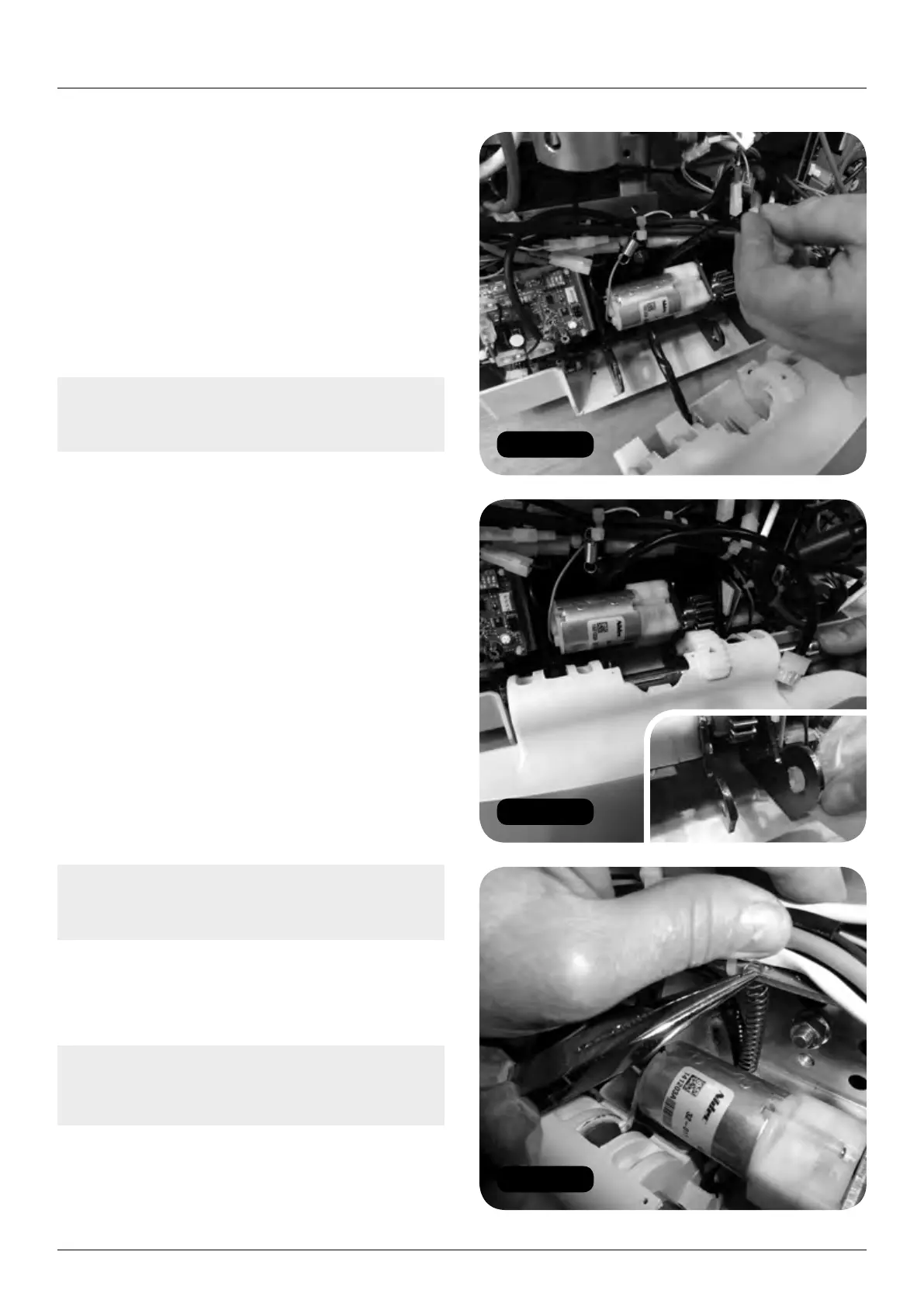

Afb. 36
Afb. 38
Afb. 37
74 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Voedingsblok en voetplaat
Elektrisch aangedreven (motorische)
voetplaat
a Verwijder de voetsteunassemblage uit het
pakket met de voetsteun. Draai de schroef los
en verwijder de schacht van deze assemblage.
b Voer de voetplaatbundel en -veer langs de
achterkant van de motor (Afbeelding 36).
c Bevestig de voetsteun op het voedingsblok
(Afbeelding 37).
Opmerking: Smeer de drie draaipunten en
de as met HTEP-vet (vet dat veilig is bij contact
met voeding)
d Bevestig de veer op de arm van het
hoofdchassis (Afbeelding 38).
e Bevestig de connector (Afbeelding 39).
6 Plaats de batterijen (pakket met
voetplaataccessoires) (Afbeelding 40).
7 Sluit de testbundels op de tuimelschakelaar
van de stoel aan:
a 8-wegs aansluiting van de aandrijvingsschakelaar
(onderdeelnr. 181001.50083) en conversiebundel
(SIM22900) – stoel, richting, sleutelschakelaar
en draaien (kan slechts op één manier worden
aangebracht (Afbeelding 41).
b 2,5 mm-batterijkoppeling (onderdeelnr.
181001.52036) langs de loshangende
batterijkabels – rode koppelingsdraad
(Afbeelding 42).
Opmerking: Zorg dat deze aansluiting niet
wordt geaard, aangezien de zekeringen dan
zullen doorslaan.
8 Beweeg het voedingsblok over de rails met
behulp van de tuimelschakelaar voor aandrijving.
Zorg hierbij dat u geen beschadiging veroorzaakt
aan de oplaadcontactpunten.
Opmerking: Zorg dat de boven- en ondertaps op
de juiste wijze zijn bevestigd aan de bijbehorende
tanden van de boven- en onderrails (Afbeelding 43).
