Afb. 51
Afb. 52
Afb. 50
78 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Montage van de 2000 Simplicity-stoel (handmatig)
Montage van de 2000
Simplicity-stoel (handmatig)
Benodigdheden: Benodigde gereedschappen:
• Stoel • 13mm-fitting
• 4mm-inbussleutel
• Nr. 2 Pozi-schroevendraaier
Opmerking: Voor elektrisch aangedreven
stoel – zie pagina 88-93.

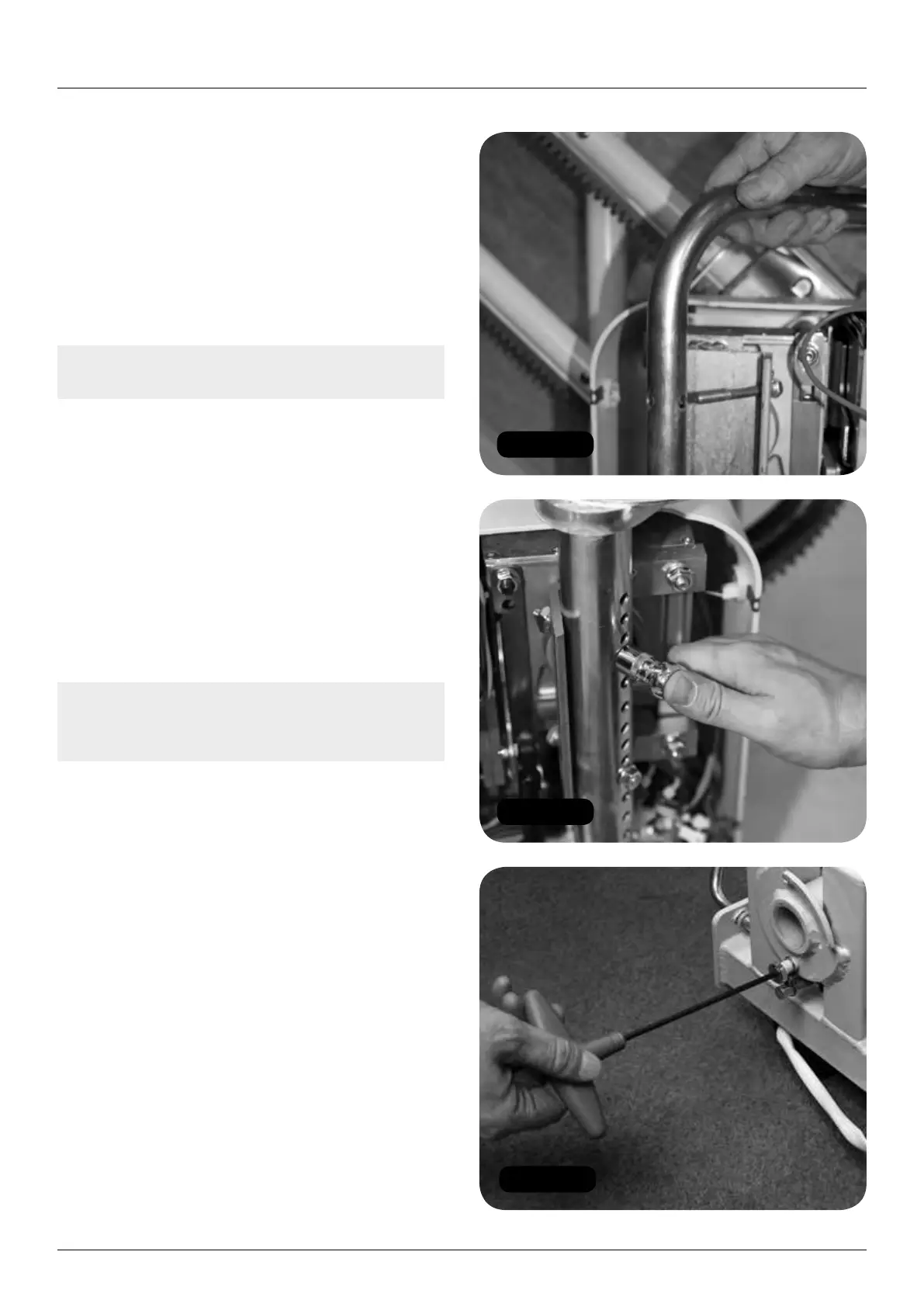

1 Verwijder de stoel uit de doos.
2 Verwijder de draaghendel van het voedingsblok
(Afbeelding 50) en maak de stang van de stoel
op de juiste hoogte vast (aanhaalmoment van
33 Nm)
(Afbeelding 51).
3 Leg de stoel met de achterkant op de vloer en
verwijder de bout en sluitring van het basisdeel
(Afbeelding 52).
4 Til de stoel op en plaats deze op de stang
(Afbeelding 53).
Opmerking: Zorg dat u niet per ongeluk tegen
de veiligheidsschakelaar stoot wanneer u de stoel
op de stang omlaag brengt (Afbeelding 54).
5 Draai de stoel voorzichtig naar achteren en naar
voren totdat u de vergrendeling voor het draaien
hebt gevonden.
6 Draai de stoel helemaal rond met behulp van
de draaihendels.
7 Breng de in stap 3 verwijderde bout en sluitring
weer op het basisdeel aan (Afbeelding 55).
8 Draai de stoel terug in de aandrijvingsstand met
behulp van de draaihendels.
9 Verwijder de aandrijvingsschakelaar en
verbindingskabels en sluit de kabels van de
stoel aan door ze door de stang van de stoel
te geleiden (Afbeelding 56).
