Elektrische aansluitingen van de 2000 Simplicity-stoel (handmatig)
h Sluit de kabels van de motor aan (rood en
zwart) in overeenstemming met het diagram
op pagina 112.
2 Sluit de massa-aansluitklem (zwart) op het
blok aan en draai deze vast met de sluitring
(Afbeelding 63 en 64).
3 Sluit de hoofdbundel van de stoel aan (bruin
en roze) op de bundel van het chassis (rood en
roze) – twee zwarte connectors (Afbeelding 65).
4 Test de functies van de elektrisch aangedreven
onderdelen, inclusief de tuimelschakelaar (zie
pagina 99-101).

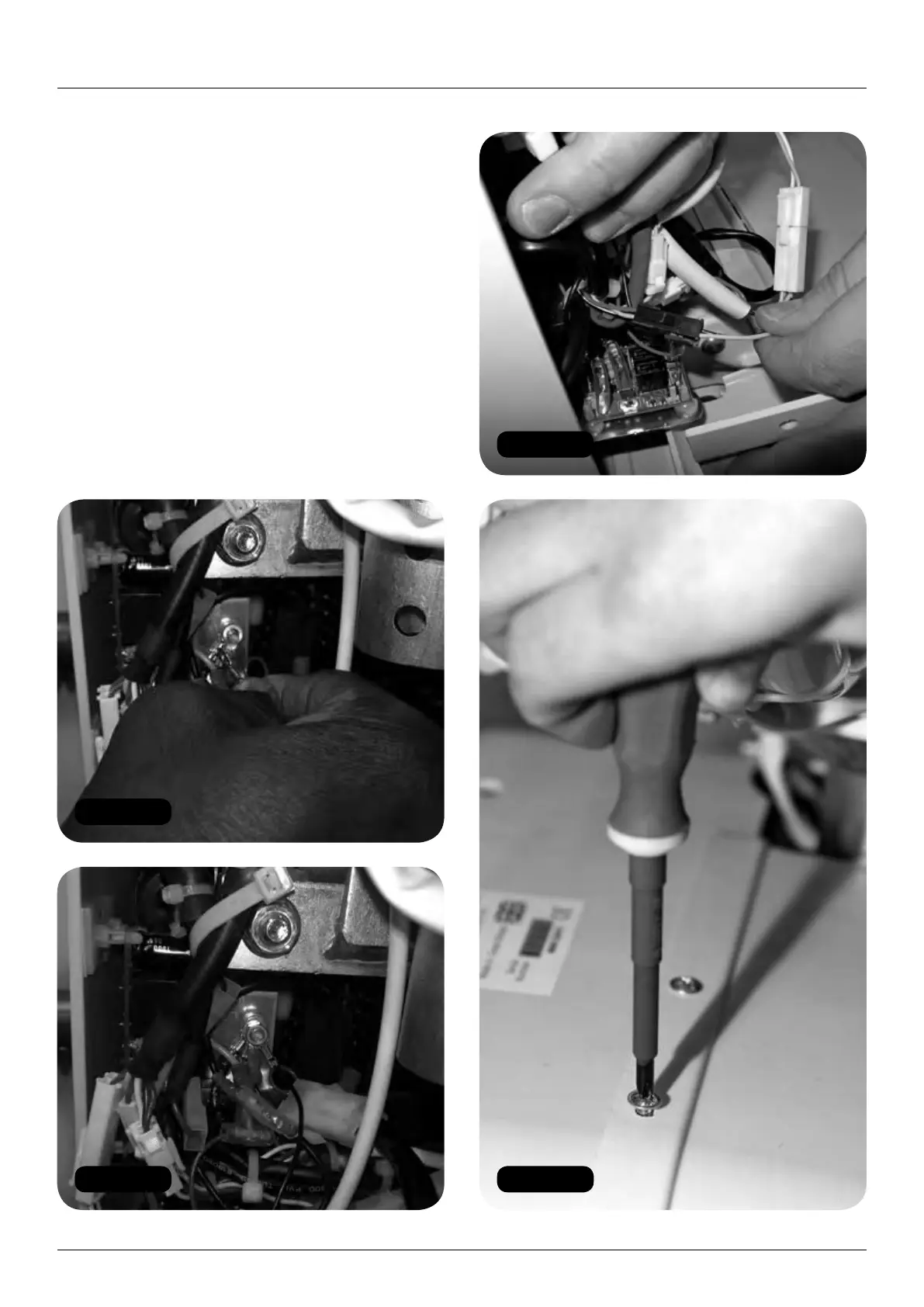

5 Breng de voorafdekking van het blok weer aan
(Afbeelding 66).
