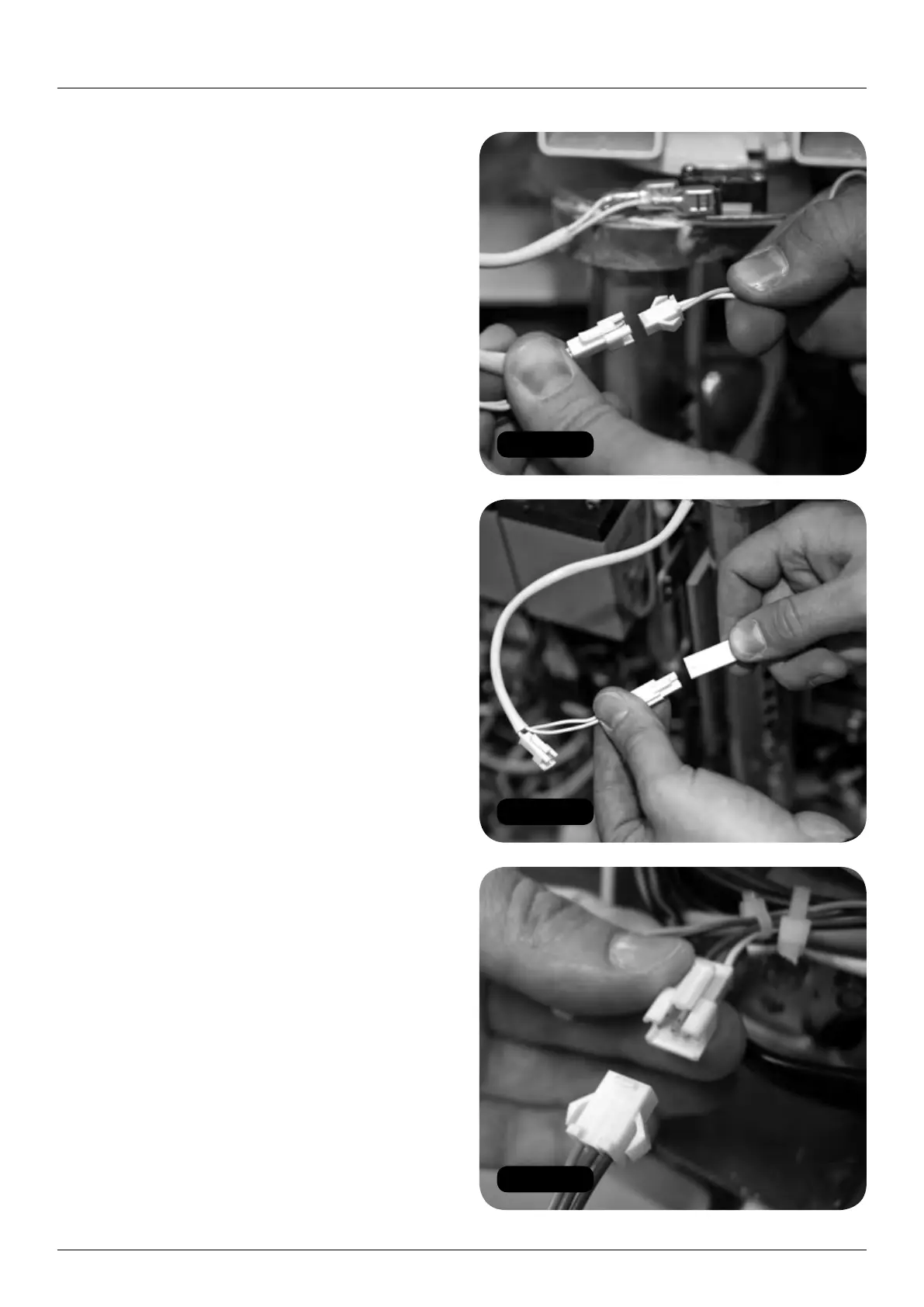

Afb. 77
Afb. 78
Afb. 79
86 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Elektrische aansluitingen van de Style-stoel (handmatig)
Elektrische aansluitingen
van de Style-stoel
(handmatig)
Benodigdheden: Benodigde gereedschappen:
• Geen • Geen
1 Maak de elektrische verbindingen tussen de stoel
en de voetplaat:
a Sluit de stroomschakelaar aan (2 x rood).
b Sluit de diagnostische weergave aan
(rood, zwart en geel).
c Sluit de sleutelschakelaarbundel uit het
voedingsblok (oranje en groen) aan op de
bundelconnector van de draaischakelaar
(2x wit) (Afbeelding 77).
d Sluit de stoel aan op de bundelconnector
van de draaischakelaar (wit) (Afbeelding 78).
e Sluit de tuimelaarbundel aan (oranje, blauw
en groen) (Afbeelding 79).
f Sluit de infraroodontvangers aan de linker- en
rechterkant van het blok aan (blauwe huls).
Alleen bij een elektrisch aangedreven
voetplaat
g Sluit de bundels van de elektrisch aangedreven
voetplaat aan (twin geel) (Afbeelding 80).
h Sluit de kabels van de motor aan (rood en
zwart) in overeenstemming met het diagram
op pagina 112.
2 Sluit de massa-aansluitklem (zwart) op het blok
aan en draai deze vast met de sluitring
(Afbeelding 81 en 82).
3 Sluit de hoofdbundel van de stoel aan (bruin en
roze) op de bundel van het chassis (rood en roze)
– twee zwarte connectors (Afbeelding 83).
4 Test de functies van de elektrisch aangedreven
onderdelen, inclusief de tuimelschakelaar
(zie pagina 99-101).
5 Breng de voorafdekking van het blok weer aan
(Afbeelding 84).
