88 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Montage van de Style-stoel (elektrisch aangedreven)
Montage van de
Style-stoel (elektrisch
aangedreven)
Benodigdheden: Benodigde gereedschappen:
• Stoel • 13mm-fitting
• 4mm-inbussleutel
• Nr. 2 Pozi-schroevendraaier

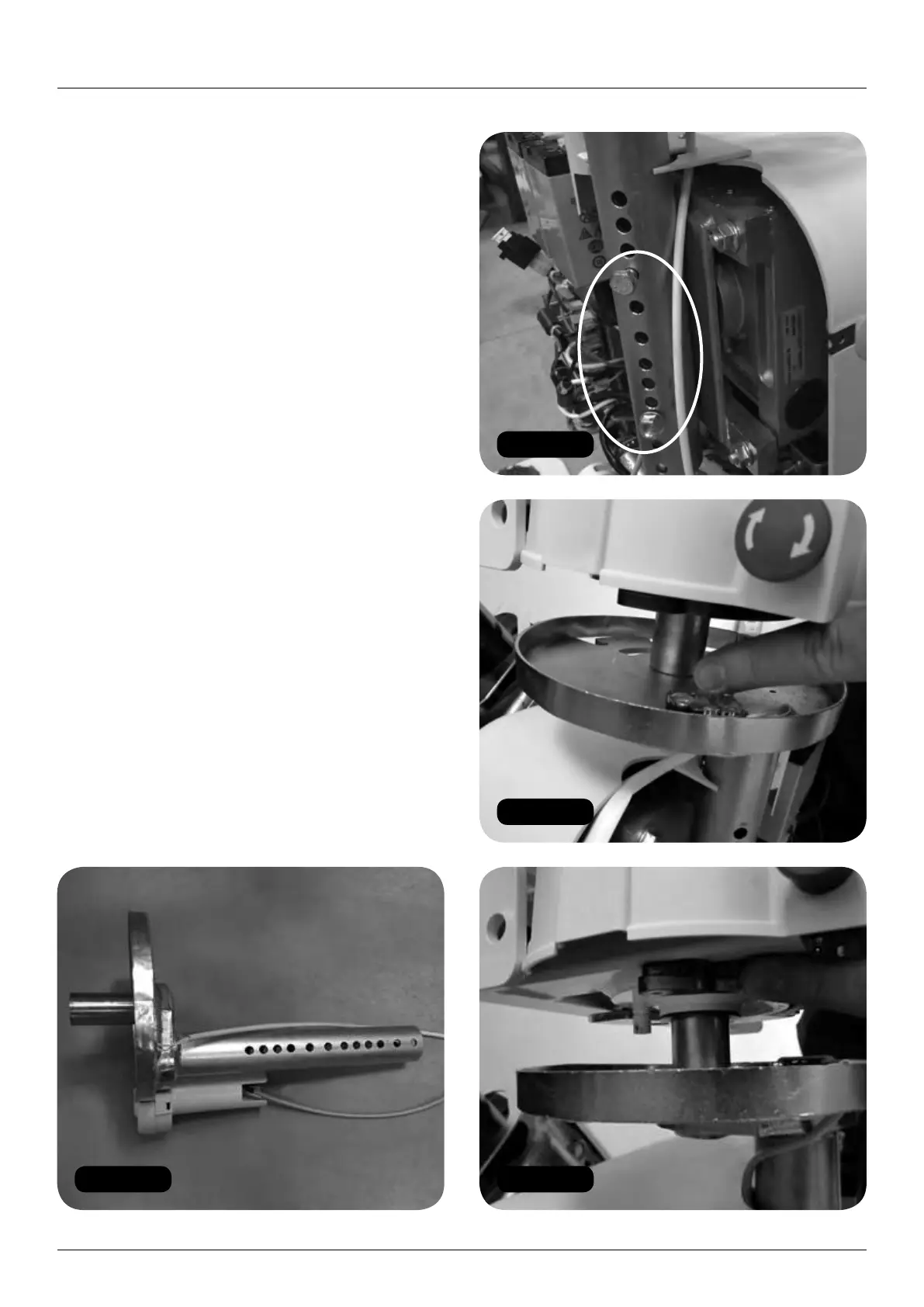

1 Verwijder de stang van de stoel uit de verpakking
(Afbeelding 85).
2 Bevestig de stang van de stoel aan het chassis
(Afbeelding 86).
3 Zorg er tijdens het laten zakken van de stoel
voor dat de stoel in de bewegingsstand staat en
dat de schakelroller van de stoel niet beschadigd
raakt door de schakelkam (Afbeelding 87).
De kam bevat een opening waar de roller in
past (Afbeelding 88).
4 Laat de stoel op de stang zakken
(Afbeelding 89).
5 Voer alle kabels in de plastic afdekplaat
(Afbeelding 90).
6 Monteer de plastic afdekking op het stoelframe
(Afbeelding 91).
7 Stop de kabels van de stoel weg in de sleuf van
de plastic afdichtingsplaat (Afbeelding 92).
