90 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Elektrische aansluitingen van de Style-stoel (elektrisch aangedreven)
Elektrische aansluitingen
van de Style-stoel
(handmatig)
Benodigdheden: Benodigde gereedschappen:
• Geen • Geen

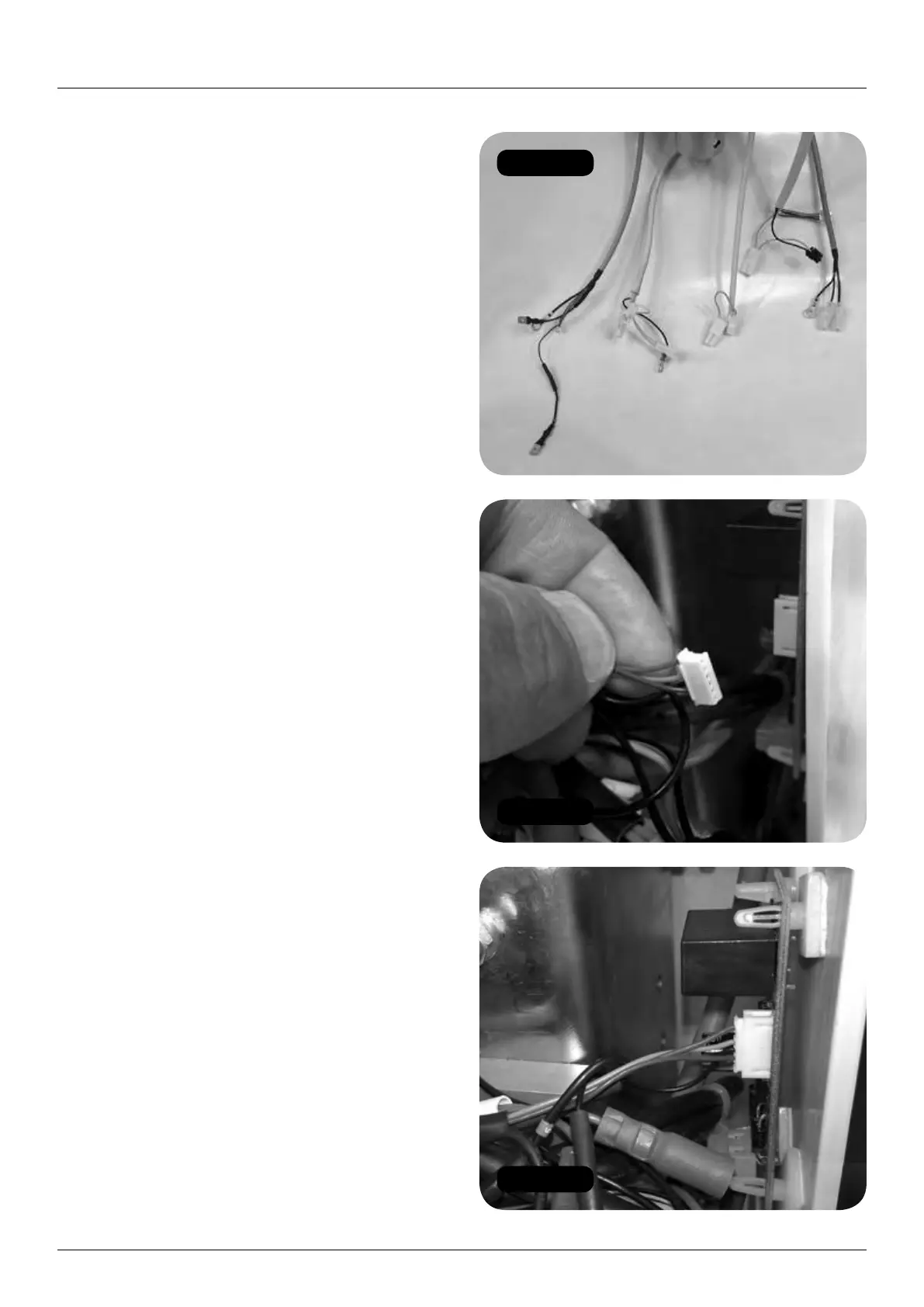

1 Er zijn nu vijf stoelkabels die op het chassis
moeten worden aangesloten (Afbeelding 93).
2 Sluit om te beginnen de motorconnector op de
in-line PCB aan. Zorg dat het platte vlak van de
connector naar de buitenrand van de PCB is
gericht (Afbeelding 94).
3 Druk de connector van de motorbundel
voorzichtig in de in-line PCB (Afbeelding 95).
4 Sluit de massa-aansluiting van de motorbundel
aan op de massa-knop van het chassis
(Afbeelding 96).
5 Sluit de bundel voor het handmatig onderdrukken
van het scharnier aan op de motorbundel (4x
groen 5) (Afbeelding 97).
6 Sluit de massa-aansluiting van de bundel voor
het handmatig onderdrukken van het scharnier
aan op de massa-knop van het chassis
(Afbeelding 98).
7 Stoelbundel 1. Sluit de massakabel op de
massakabel van het chassis aan en maak
dit vast met een moer (Afbeelding 99).
8 Maak de elektrische verbindingen tussen de stoel
en de voetplaat:
a Sluit de stroomschakelaar aan (2 x rood).
b Sluit de diagnostische weergave aan
(rood, zwart en geel).
c Sluit de sleutelschakelaarbundel uit het
voedingsblok (oranje en groen) aan op de
bundelconnector van de draaischakelaar
(2x wit) (Afbeelding 100).
d Sluit de stoel aan op de bundelconnector
van de draaischakelaar (wit) (Afbeelding 101).
e Sluit de tuimelaarbundel aan (oranje, blauw
en groen) (Afbeelding 102).
f Sluit de infraroodontvangers aan de linker- en
rechterkant van het blok aan (blauwe huls).
