92 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Elektrische aansluitingen van de Style-stoel (elektrisch aangedreven)
Alleen bij een elektrisch aangedreven
voetplaat

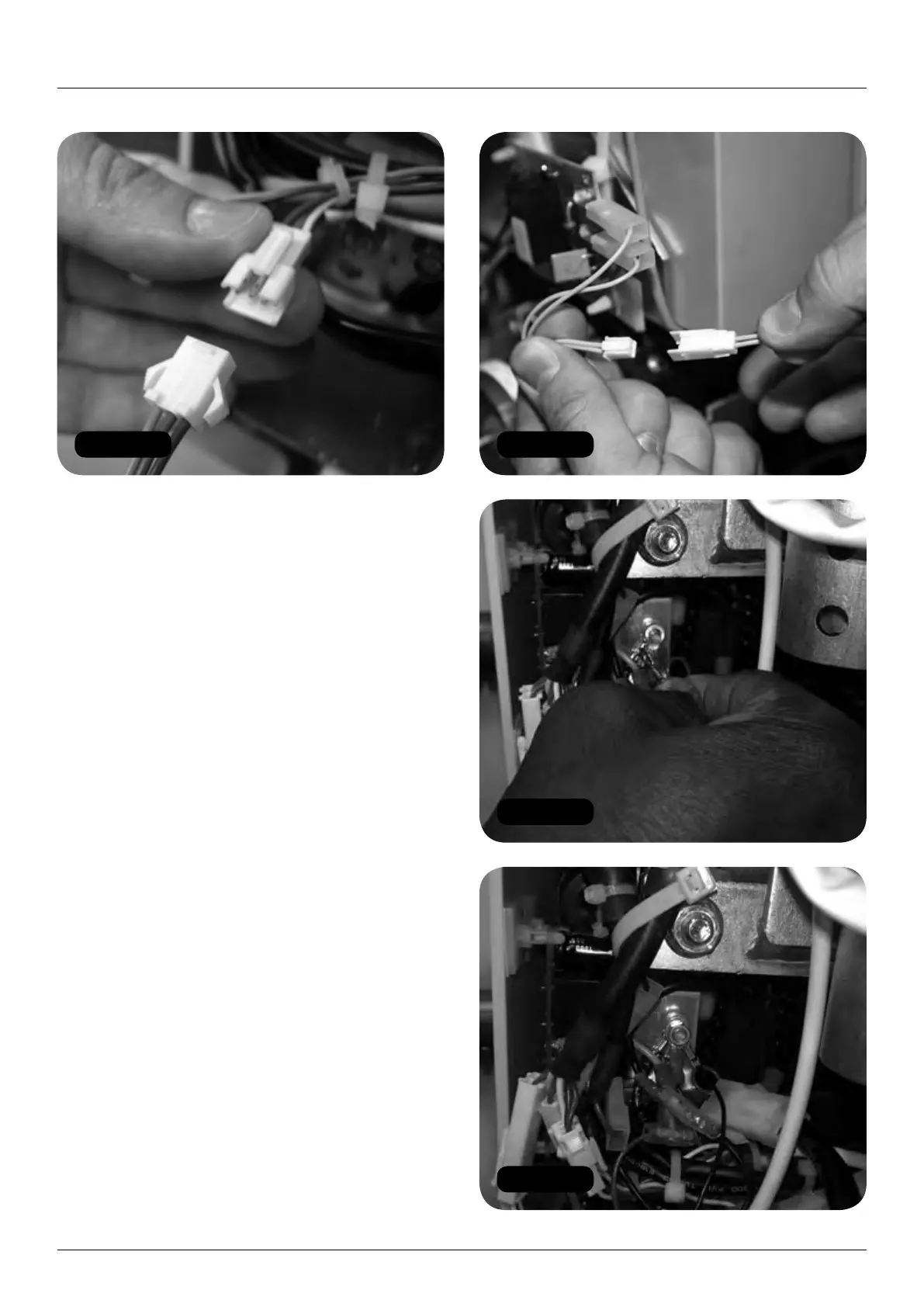

g Sluit de bundels van de elektrisch aangedreven
voetplaat aan (twin geel) (Afbeelding 103).
h Sluit de kabels van de motor aan (rood en
zwart) in overeenstemming met het diagram
op pagina 112.
9 Sluit de massa-aansluitklem (zwart) op het blok
aan en draai deze vast met de sluitring
(Afbeelding 104 en 105).
10 Sluit de hoofdbundel van de stoel aan (bruin en
roze) op de bundel van het chassis (rood en roze)
– twee zwarte connectors (Afbeelding 106).
11 Test de functies van de elektrisch aangedreven
onderdelen, inclusief de tuimelschakelaar
(zie pagina 99-101).
12 Breng de voorafdekking van het chassis weer op
het blok aan en draai dit vast met de schroeven.
Zorg dat de plastic afdekkingsplaat zich onder
de voorste afdekking bevindt (Afbeelding 107).
13 Breng de voorafdekking van het blok weer aan
(Afbeelding 108).
