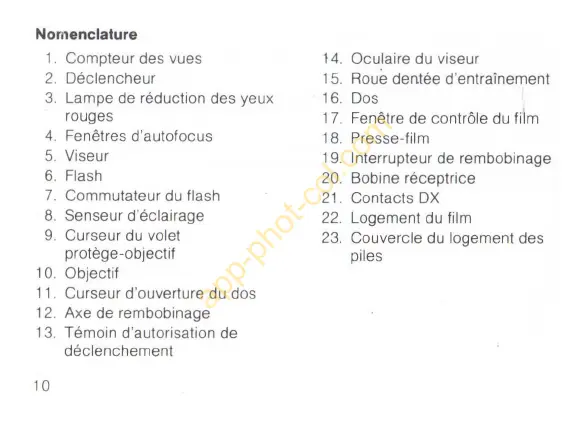

Nomenclature
1.
Compteur des vues 14 . Oculaire du viseur
2. Déclencheur 15 .
Roue dentée d'entraînement
3. Lampe de réduction des yeux 16.
Dos
rouges
17.
Fenêtre de contrô
le du film
4.
Fenêtres d'autofocus
18 .
Presse-film
5. Viseur
19 . Interrupteur de rembobinage
6. Flash
20 . Bobine réceptrice
7.
Commutateur du flash
21. Contacts DX
8.
Senseur d'éclairage
22.
Logement du film
9. Curseur du volet
23. Couvercle du logement des
protège-objectif
piles
10 .
Objectif
11 . Curseur d'ouverture du dos
12.
Axe de rembobinage
13 .
Témoin d'autorisation de
déclenchement
10
