Anslutningar
3

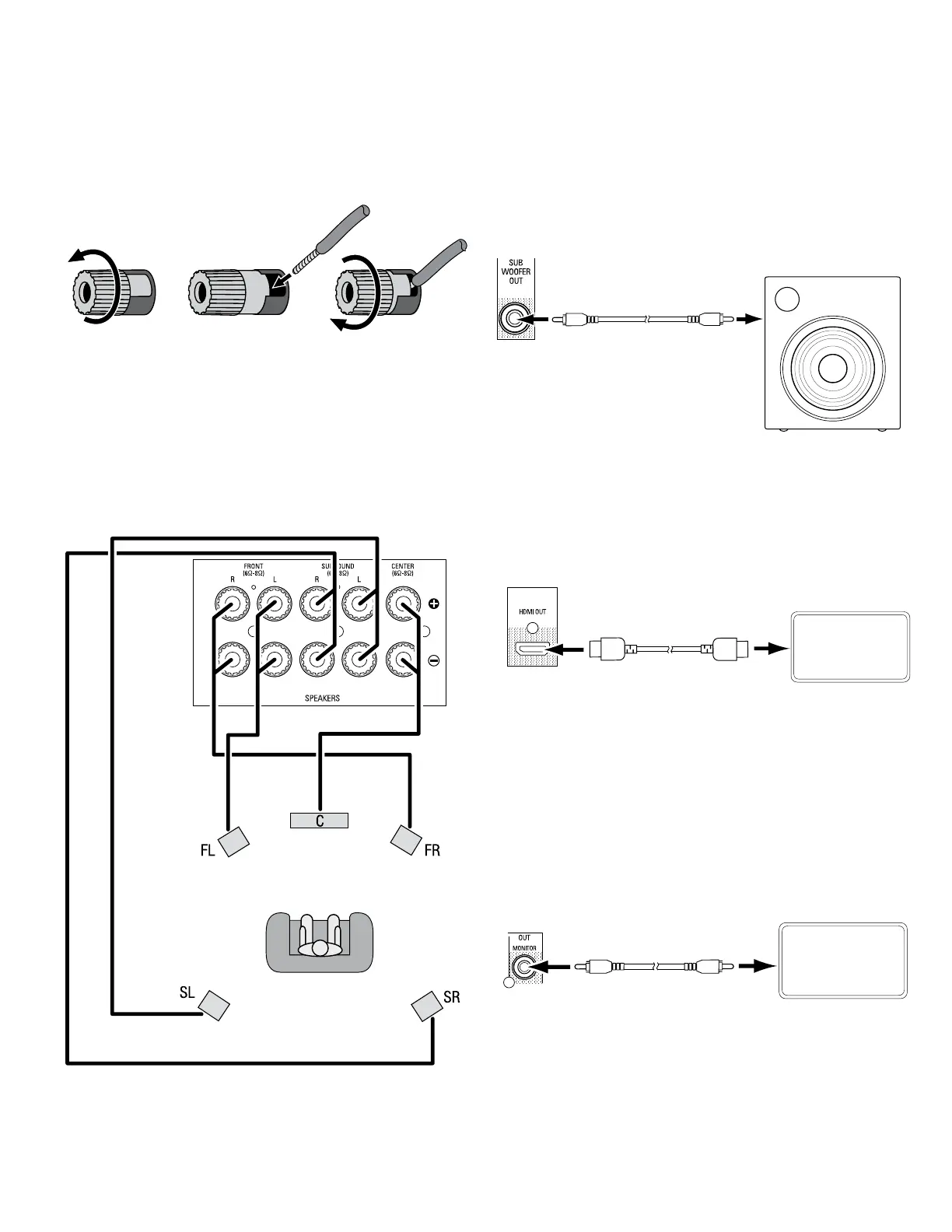

Ansluta högtalarna
Hur du använder ljud-/videomottagarens högtalaruttag:
1. Skruva ut hatten 2. För in den nakna
kabeln
3. Dra åt hatten
Anslut alltid det färgade (+)-uttaget på ljud-/videomottagaren till (+)-uttaget på högtalaren
(vanligtvis rött) och det svarta (–)-uttaget på ljud-/videomottagaren till (–)-uttaget på
högtalaren (vanligtvis svart).
VIKTIGT: Se till att de nakna kablarna till uttagen ( + ) och ( – ) inte kommer i kontakt
med varandra eller med den andra utgången. Om du rör vid kablarna kan det orsaka
kortslutning och skada din ljud-/videomottagare.
Anslut högtalarna enligt illustrationen.
Ansluta subwoofern
Använd en enkel RCA-ljudkabel för att ansluta ljud-/videomottagarenslinjeutgång
till subwoofern. Läs i subwooferns bruksanvisning för specik information om dess
anslutningar.
Enkel RCA-ljudkabel
Strömförsörjd
subwoofer
Ljud-/
videomottagarens
subwooferutgång
Ansluta tv- eller videoskärm
HDMI-utgång
Om din tv har en HDMI-utgång och du har HDMI-källenheter kan du använda en HDMI-
kabel (medföljer ej) för att ansluta din tv till ljud-/videomottagarens HDM-utgång. Det
ger den bästa möjliga bildkvaliteten.
Tv
HDMI-kabel
Ljud-/videomottagerns
HDMI-utgång
till skärm
Kompositvideoskärmens utgång
Om tv:n inte har en HDMI-utgång, eller om tv:n har en HDMI-utgång men du ansluter
källenheter endast via kompositvideoutgångar använder du en kompositvideokabel
(medföljer ej) för att ansluta ljud-/videomottagarens kompositvideoutgång till tv:ns
kompositvideoutgång.
VIKTIGT: Ljud-/videomottagarensbildskärmsmeny (OSD) visas endast via komposit-
skärmens uttag. Om du vill använda ljud-/videomottagarens menyer ansluter du dess
kompositvideouttag till tv:n, även om du inte ansluter någon kompositkällenhet till ljud-/
videomottagaren.
Tv
Kompositvideokabel
(medföljer ej)
Ljud-/videomottagarens
kompositutgång
till skärm
AVR 700, AVR 70, AVR 70C
