157
PTBR

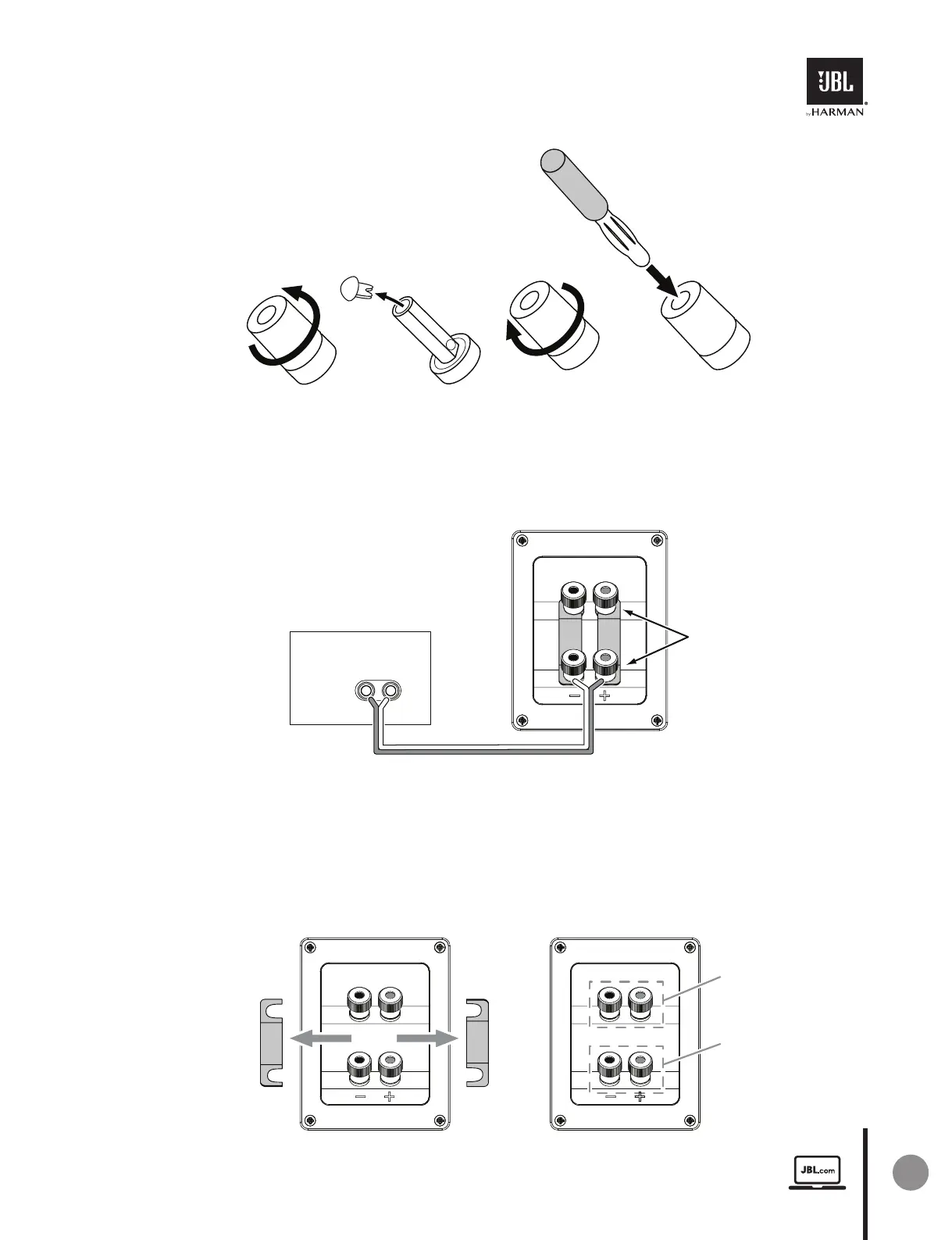

USANDO CONECTORES DE BANANA:
CONEXÃO BÁSICA DE FIO ÚNICO
Para conectar as caixas acústicas usando um único fio, conecte o amplificador a cada caixa acústica conforme
exibido na ilustração abaixo.
IMPORTANTE: Não remova as barras de jumper metálicas entre os dois conjuntos de conectores
quando conectando os fios das caixas acústicas.
CONEXÃO DE DOIS FIOS
Os painéis do conector da caixa acústica da série All Stage possuem dois conjuntos de conectores de entrada que
são unidos por barras de jumper metálicas. O conjunto superior de conectores é para o conjunto da unidade de
tweeters e o conjunto inferior de conectores é para o(s) woofer(s). Este arranjo permite que você conecte dois fios
às caixas acústicas usando um único amplificador estéreo ou usando dois amplificadores estéreo. A fiação dupla
pode oferecer vantagens de desempenho e mais flexibilidade na seleção do amplificador de potência em relação a
uma conexão convencional de um único fio.
Antes da fiação dupla das caixas acústicas, remova as barras de jumper.
1. 2. 3. 4.
+–
Receptor ou
amplificador
(um canal mostrado)
Caixa acústica
Painel do conector
Não remover
Barras de jumper
Remover barras de jumper
Conector do tweeter
Conector do woofer
