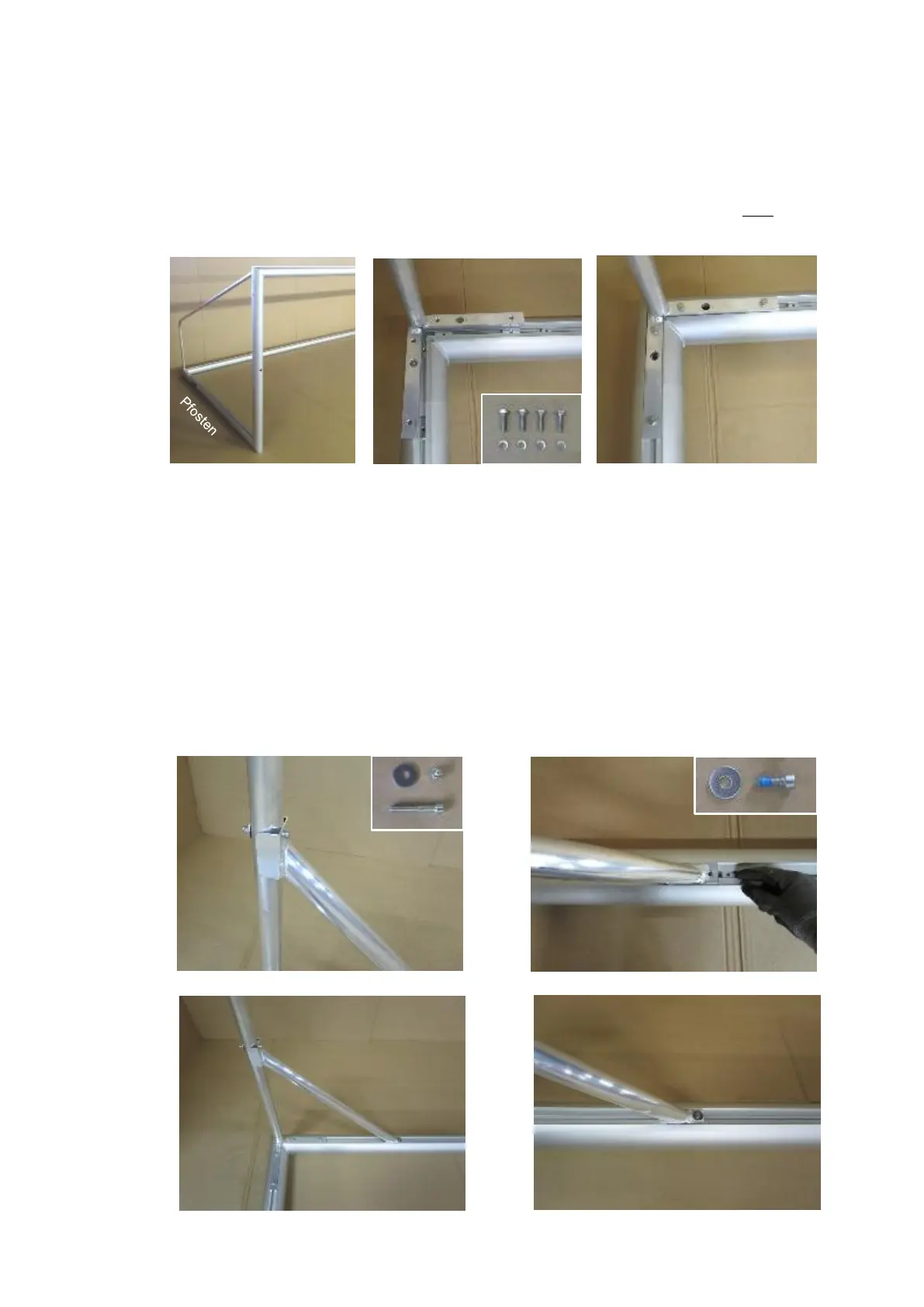

8. Montage Netzbügel:
Befestigungsplatten der Netzbügel an den Torrahmenecken in die Profilnut stellen
(linke und rechte Seite beachten, siehe Foto unten links). Die in Latte/Pfosten und
Bodenrohr/Bodenholm eingeschobenen Einsteckmuttern Länge 40mm, M8 unter die
Bohrungen der Befestigungsplatten schieben. Je Netzbügel 8 Stck. Federringe DIN
127, A8 auf 8 Stck. Sechskantschrauben DIN 933, M8 x 25mm stecken und diese
durch die Bohrungen der Befestigungsplatten in die Einsteckmuttern lose ein-
schrauben.
9. Montage Netzbügelstreben:
Die U-förmigen Anschlussstücke der Netzbügelstreben über die Netzbügel stecken,
sodass die Bohrungen in Netzbügeln und Netzbügelstreben deckungsgleich sind. Die
anderen Seiten der Streben unten auf die Nut der Torlatte auflegen.
Zur Befestigung der Streben an den Netzbügeln jeweils 1 Stck. Zylinderschraube DIN
912, M6 x 50mm von der Innenseite durchstecken, von außen 1 Stck. Unterlegscheibe
DIN 9021, Ø 7,4 x 22mm aufstecken und 1 Stck. Hutmutter DIN 986, M6 aufschrauben
(siehe 1. Foto unten links).
Zur Befestigung der Streben an der Latte die Einsteckmuttern Länge 20 mm, M6 jeweils
unter die Bohrungen der Platten schieben, jeweils 1 Stck. Unterlegscheibe DIN 9021,
Ø 7,4 x 22mm auf 1 Stck. Zylinderschraube DIN 912, M6 x 20mm stecken und diese in
die Einsteckmutter lose einschrauben (siehe Foto unten rechts).
