12
a
b
c
d
8x (1/4“ – 10mm)
4x (8mm x 30mm)
2x (1/4“x 27mm)
8x (1/4“ x 45mm)
1x

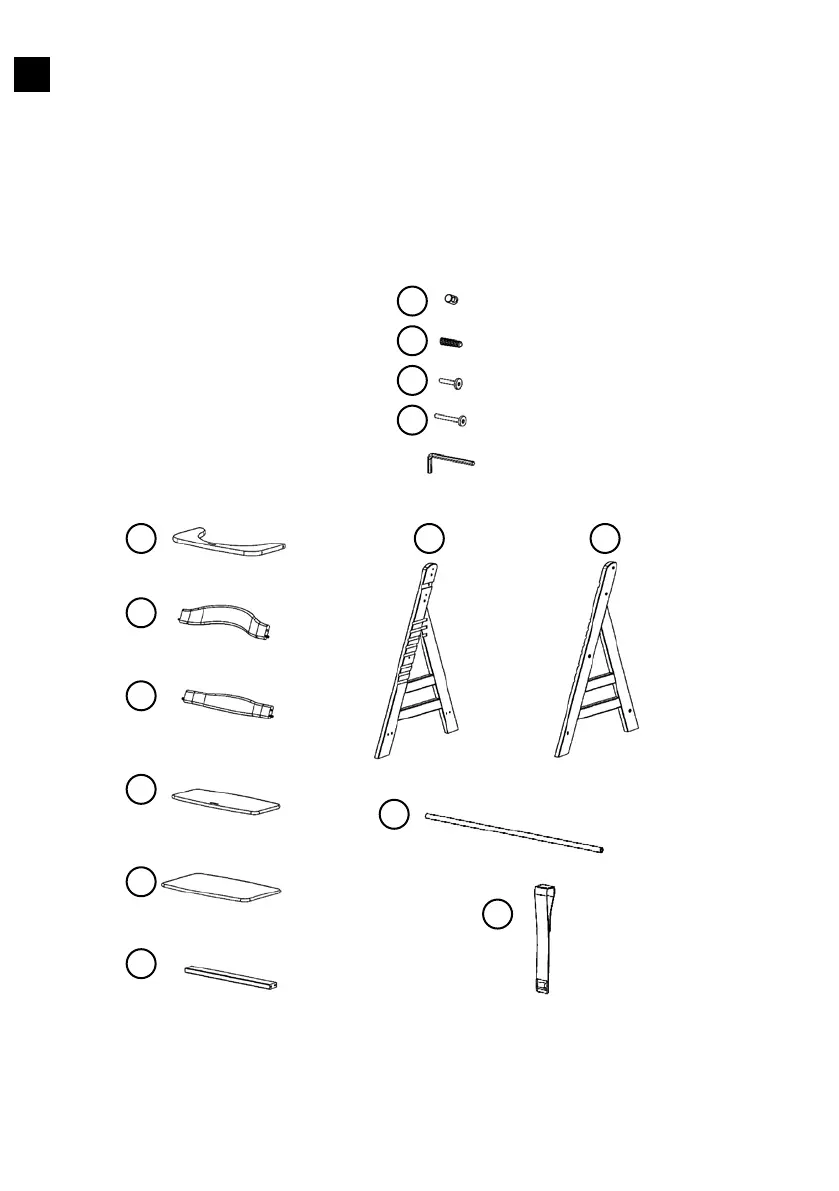

A. Étrier avant
B. Dossier du haut
C. Dossier du bas
D. Plateau pour le siège
E. Plateau pour les pieds
F. Traverse en bois 2x
G. Pied de support de droite
H. Pied de support de
gauche
I. Tige en métal
J. Ceinture sous-pelvienne
Petites pièces :
Clé mâle coudée 4 mm 1x
a. Boulons à écrou
transversaux 8x
b. Chevilles en bois 4x
c. Vis en métal courtes
d. Vis en métal longues
Liste des pièces :
A
B
C
D
E
F
G H
1x
1x
1x
1x
1x
2x
1x 1x
I
J
1x
F
