16
E
INSTRUCCIONES DE MONTAJE Y DE USO

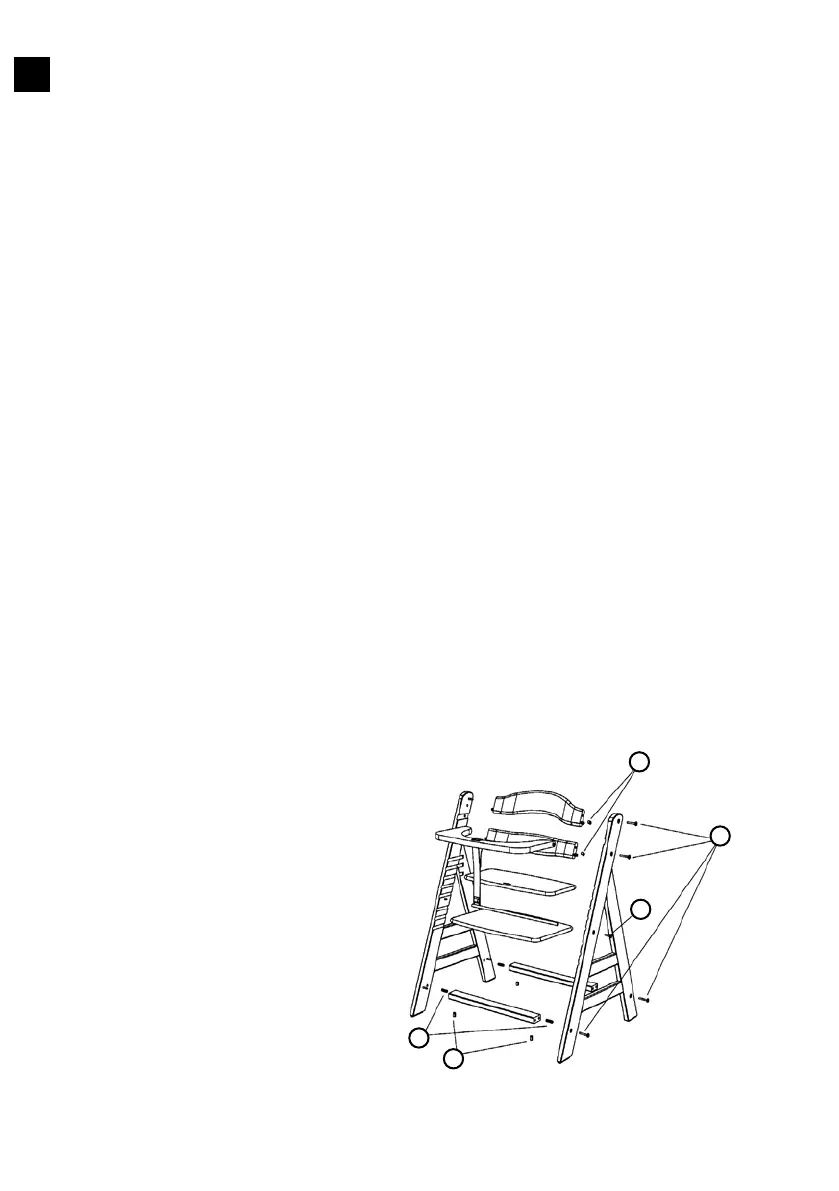

1. Comprobar que estén presentes todas las piezas, tal y como se indican.
2. Insertar los pernos de tuercas transversales (a) en los ori󻉓cios previstos de los largueros
de madera (F). Procurar que las ranuras de los pernos de las tuercas transversales queden
orientados hacia arriba.
3. Conectar los travesaños de madera (F) y la pata izquierda (H), pasando para ello un tornillo
de metal largo (d) a través del ori󻉓cio inferior de la pata, apretándolo con una llave de Allen.
Realice una prueba de tracción.
4. Proceder con la 󻉓jación de la pata derecha de forma equivalente.
5. Conectar el vástago de metal (I) y la pata izquierda (H), pasando para ello un tornillo de metal
corto (c) a través del ori󻉓cio central de la pata, apretándolo con una llave de Allen.
Realice una prueba de tracción. No 󻉓jar todavía el vástago a la pata derecha (G).
6. Colocar los respaldos (B) y (C) sobre el suelo, con el dorso dirigido hacia arriba. Insertar los
dos pernos de tuercas transversales sobrantes (a) en los ori󻉓cios previstos del respaldo.
Procurar que las ranuras de los pernos de las tuercas transversales queden orientados hacia
arriba.
7. Conectar los respaldos (B) y (C) y la pata izquierda (H), pasando para ello un tornillo de metal
largo (d) a través del ori󻉓cio superior de la pata, apretándolo con una llave de Allen. Realice
una prueba de tracción.
No 󻉓jar todavía el respaldo a la pata derecha (G).
8. Colocar el estribo delantero (A) entre las dos patas (G) y (H). Separar ev. la pata derecha (G)
ligeramente hacia un lado. Atención: Los tacos de madera de los dos extremos del estribo
delantero (A) deben insertarse en los ori󻉓cios previstos en la parte interna de las patas (G) y
(H).
9. Conectar ahora los respaldos (B) y (C) y la pata derecha (H), pasando para ello un tornillo de
metal largo (d) a través del ori󻉓cio superior de la pata (G), apretándolo con una llave de Allen.
Realice una prueba de tracción.
El estribo delantero (A) está ahora 󻉓jado entre las dos patas (G) y (H). Realice una prueba de
tracción.
10. Insertar la placa del asiento (D) a la altura deseada de las ranuras. Insertar el posapiés (E) a
la altura correspondiente. Compruebe que las dos placas queden asentadas en paralelo.
Apretar bien todas las uniones roscadas.
Abrir el cierre de la correa paso-a-paso (J) e insertarla desde abajo a través de la placa del
asiento (D). Colocar el cinturón paso-a-paso (J) sobre el estribo delantero (A) y cerrarlo con el
cierre de velcro.
11. Si se desea reajustar la altura de la placa del asiento o del apoyapiés para que la silla se
adapte al tamaño del niño, es su󻉓ciente con a󻉔ojar la correa y el tornillo superior y central de
uno de los lados, insertando seguidamente las placas en la posición deseada, tal y como ya
se ha descrito. Seguidamente deben apretarse los tornillos y la correa paso-a-paso. Realizar
siempre una prueba de tracción.
Gracias a las múltiples posibilidades de reajuste, esta silla puede ser utilizada por niños a partir
de una edad aprox. de 6 meses y hasta unos 10 años de edad. En las posiciones 1a y 2a, en
combinación con el estribo delantero (A) y la correa paso-a-paso (J), esta silla también cumple
los requisitos de las normas que rigen las tronas para niños. Puede cambiarse la trona por una
silla, extrayendo simplemente el estribo
delantero (A) y la correa paso-a-paso (J).
b
a
c
d
a
