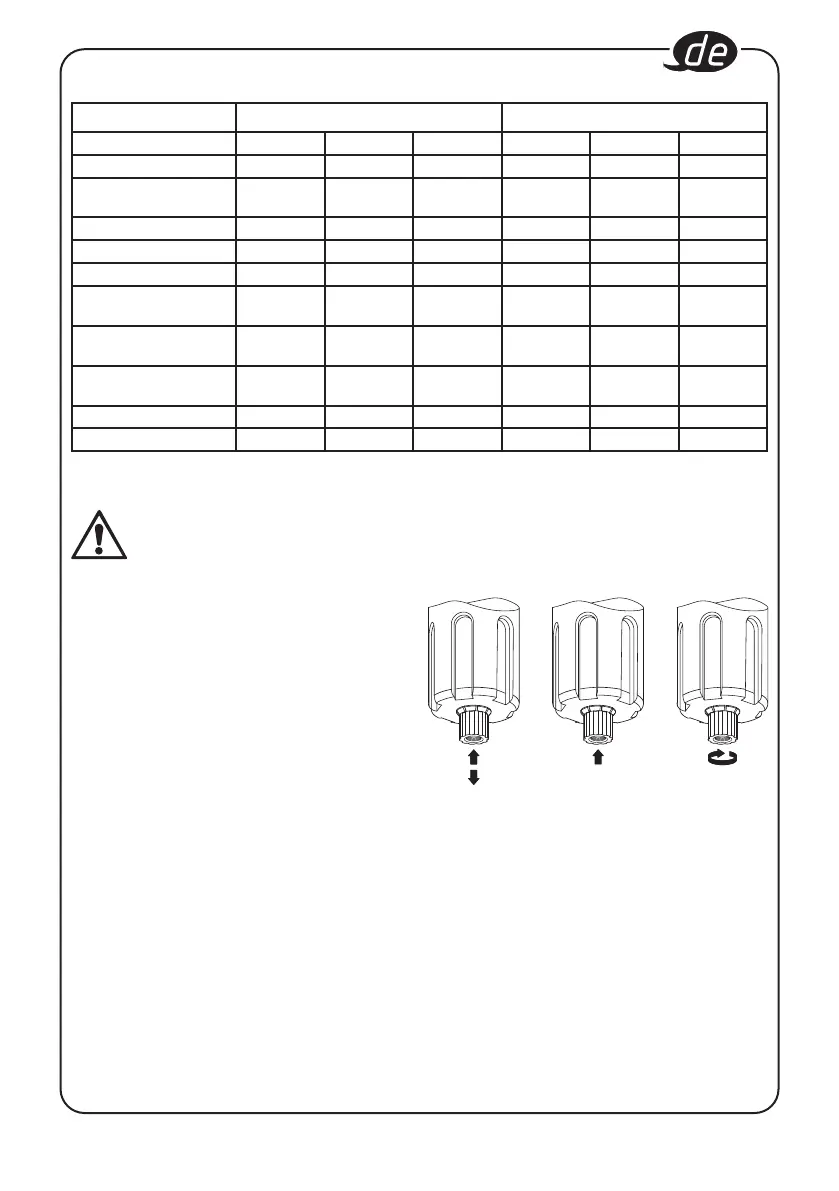

• Ablassen des Kondenswassers
Im unteren Teil des Filterbechers befindet sich das
Ablassventil
4
für das Kondenswasser.
1 2 3
• Position
1
– halbautomatisch:
Ventilknopf in mittlerer, freier Position
– unter Druck schließt sich das Ventil,
ist kein Druck vorhanden, wird das gesammelte
Kondenswasser abgelassen.
• Position
2
– manuell ablassen:
wird der Druckknopf gedrückt, so wird das
gesammelte Kondenswasser abgelassen, auch
unter Druck.
• Position
1
– manuelles Schließen:
Durch Drehen des Druckknopfes gegen den
Uhrzeigersinn wird das Ventil geschlossen. Das
Kondenswasser muss nun regelmäßig manuell
abgelassen werden.
9. Vor Inbetriebnahme
Achtung,
vor der Montage Durchflussrichtung
– mit Pfeilen gekennzeichnet – beachten
• Der Filterdruckminderer ist mit einem vorderen und
hinteren Ausgang für das Manometer versehen.
Den nicht benutzten Ausgang mittels Gewindes
-
topfen
8
schließen.
• Bevor das System unter Druck gesetzt wird, den
Öler entweder direkt durch Abschrauben des Öl
-
behälters
7
oder durch die Öffnung des über dem
Körper liegenden Öleinfüllstutzens
6
mit Öl füllen.
ISO und UNI FD Öle benutzen.
10. Anwendung
• Einstellen des Luftdruckes:
Durch Betätigen des Druckreglers
2
am Filter-
druckminderer
1. Den Druckregler nach oben ziehen, sodass er
entriegelt und gedreht werden kann
2. Druck steigern: Im Uhrzeigersinn drehen
Druck reduzieren: Gegen den Uhrzeigersinn
drehen
3. Ist der gewünschte Druck eingestellt, wird der
Druckregler nach unten gedrückt, sodass er
verriegelt.
4. Durch eine letzte Drehung im Uhrzeigersinn wird
der gewünschte Druck erreicht.
HAZET-WERK Hermann Zerver GmbH & Co. KG
; Güldenwerther Bahnhofstrasse 25 – 29 · 42857 REMSCHEID · GERMANY
[ +49 (0) 21 91 / 7 92-0 · \ +49 (0) 21 91 / 7 92-375 · ^ hazet.de · ] info@hazet.de
HAZET-WERK Hermann Zerver GmbH & Co. KG
; Güldenwerther Bahnhofstrasse 25 – 29 · 42857 REMSCHEID · GERMANY
[ +49 (0) 21 91 / 7 92-0 · \ +49 (0) 21 91 / 7 92-375 · ^ hazet.de · ] info@hazet.de
8. Technische Daten
Wartungseinheit Filterdruckminderer
9070-2 9070-3 9070-4 9070-5 9070-6 9070-7
Anschlussgewinde
1
⁄2˝
3
⁄8˝
1
⁄4˝
1
⁄2˝
3
⁄8˝
1
⁄4˝
Durchfluss bei 6,3 bar
Nl/min
5000 5000 1800 5000 5000 1800
Arbeitsdruck max. bar 12 12 10 12 12 10
Druck max. bar 16 16 12 16 16 12
Druckanzeige bar 0,5 – 12 0,5 – 12 0,5 – 10 0,5 – 12 0,5 – 12 0,5 – 10
zulässiger
Temperaturbereich °C
-10 bis
+55
-10 bis
+55
-10 bis
+55
-10 bis
+55
-10 bis
+55
-10 bis
+55
Filterdruckminderer
Füllkapazität ml
50 50 30 50 50 30
Ölbehälter
Füllkapazität ml
170 170 40 – – –
Filtereinsatz mm 10 10 10 10 10 10
Manometer Anschluss
1
⁄8˝
1
⁄8˝
1
⁄8˝
1
⁄8˝
1
⁄8˝
1
⁄8˝
