Warmwasser-Nachheizung – AIR1-NH WW
Montage- und Betriebsvorschrift

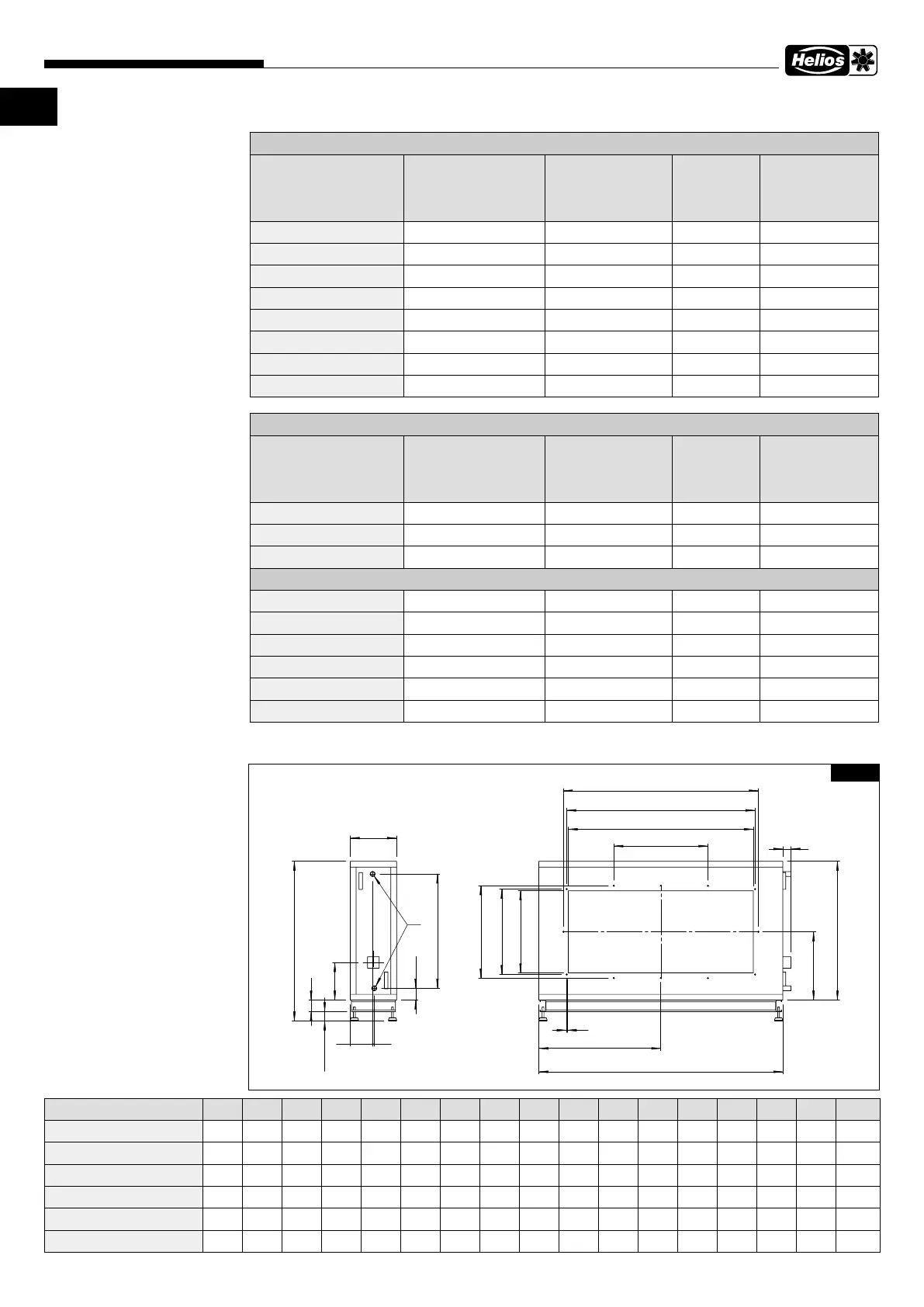

1.6 Abmessungen (externe Warmwassernachheizungen AIR1-NH WW RH)
AIR1 XH Interne Warmwasser-Nachheizung
Gerätetype Heizleistung (kW)
(bei 60/40 °C Flüssig-
keitseinlass-/auslass-
Temperatur)
Flüssigkeitsinhalt (l) Gewicht (kg) Anschlüsse (Zoll)
AIR1-NH WW XH 1000 4,6 0,93 3,6 1/2
AIR1-NH WW XH 1500 7,9 1,23 4,4 1/2
AIR1-NH WW XH 2500 12,2 1,95 6,3 1/2
AIR1-NH WW XH 3500 18 2,45 7,7 1/2
AIR1-NH WW XH 4500 23,1 3,63 10,2 1/2
AIR1-NH WW XH 5500 28,7 4,64 12,5 3/4
AIR1-NH WW XH 7000 35,2 5,86 15,6 3/4
AIR1-NH WW XH 8500 45,3 7,19 18,8 3/4
AIR1 RH Interne Warmwasser-Nachheizung
Gerätetype Heizleistung (kW)
(bei 60/40 °C Flüssig-
keitseinlass-/auslass-
Temperatur)
Flüssigkeitsinhalt (l) Gewicht (kg) Anschlüsse (Zoll)
AIR1-NH WW RH 1500 7,6 1,28 4,59 1/2
AIR1-NH WW RH 2000 11,6 1,68 5,75 1/2
AIR1-NH WW RH 3000 14,9 2,15 7,01 1/2
AIR1 RH Externe Warmwasser-Nachheizung
AIR1-NH WW RH 5000 24,1 3,82 103 1/2
AIR1-NH WW RH 6000 30,5 4,76 125 3/4
AIR1-NH WW RH 8000 45,2 6,45 171 3/4
AIR1-NH WW RH 9500 53,7 7,68 195 1
AIR1-NH WW RH 12000 67,1 9,38 228 1
AIR1-NH WW RH 15000 80,5 12,6 274 1 1/4
100
max. 80
400
max. E
I
Y Z
AA
AB
AC
T
W
R
X
U
S
V
70
B
O
C
M8
P
Maße (mm)
Art.-Nr. Type B C E I O P R S T U V W X Y Z AA AB AC
03825 AIR1-NH WW RH 5000 780 1240 960 300 620 375 883 438 855 410 498 - - 178 35 85 599 G 1/2
03826 AIR1-NH WW RH 6000 830 1360 1010 300 680 400 883 438 855 410 498 - - 188 27 93 631 G 3/4
03827 AIR1-NH WW RH 8000 950 1610 1130 300 805 465 1083 438 1055 410 498 361,1 - 188 27 93 752 G 3/4
03830 AIR1-NH WW RH 9500 1000 1710 1180 300 855 490 1228 438 1200 410 498 409,4 - 178 33 93 802 G 1
03831 AIR1-NH WW RH 12000 1080 1860 1260 325 930 530 1503 538 1475 510 598 501,1 1563 188 23 99 876 G 1
03833 AIR1-NH WW RH 15000 1200 2110 1380 325 1055 590 1628 738 1600 710 798 814,2 1688 193 14 102 988 G 1 1/4
Abb.1
Type B C E I O P R S T U V W X Y AA AB AC
AIR1-NH WW RH 5000 780 1240 960 300 620 375 883 438 855 410 498 – – 178 85 599 G 1/2
AIR1-NH WW RH 6000 830 1360 1010 300 680 400 883 438 855 410 498 – – 188 93 631 G 3/4
AIR1-NH WW RH 8000 950 1610 1130 300 805 465 1083 438 1055 410 498 361,1 – 188 93 752 G 3/4
AIR1-NH WW RH 9500 1000 1710 1180 300 855 490 1228 438 1200 410 498 409,4 – 178 93 802 G 1
AIR1-NH WW RH 12000 1080 1860 1260 325 930 530 1503 538 1475 510 598 501,1 1563 188 99 876 G 1
AIR1-NH WW RH 15000 1200 2110 1380 325 1055 590 1628 738 1600 710 798 814,2 1688 193 102 988 G 1 1/4
