Außenluft-Boxen
Montage- und Betriebsvorschrift
6.4.2 Verbindung der Außenluftbox und Abluftsteuerung ALB-AS..
Wenn zusätzlich zum Hauptgerät ein Abluftgerät montiert wird, werden beide über ein gemeinsames Bedienteil gere-
gelt, das am Hauptgerät montiert wird. Die Regelungen beider Einheiten werden mit einer Steuerleitung verbunden.
- Steuerleitung an den Stecker der Platine des Abluftgerätes anschließen.
- Das andere Ende der Steuerleitung an einer beliebigen RJ-Buchse der Platine des Hauptgerätes anschließen.
Die Netzleitungen werden zu jedem Gerät separat geführt.
6.4.3 Anschluss: Druckdifferenz-Schalter DDS zur Filterüberwachung (Zubehör, Art.-Nr.: 0445 )
Spezifikation
Elektrische Belastung: Max. 1,5A (0,4 A) / 250 VAC.
Elektrische Schutzart: IP 54 mit geschlossenem Deckel.
Empfohlener Kabeldurchmesser 6 mm.
Anschluss im Druckdifferenz-Schalter

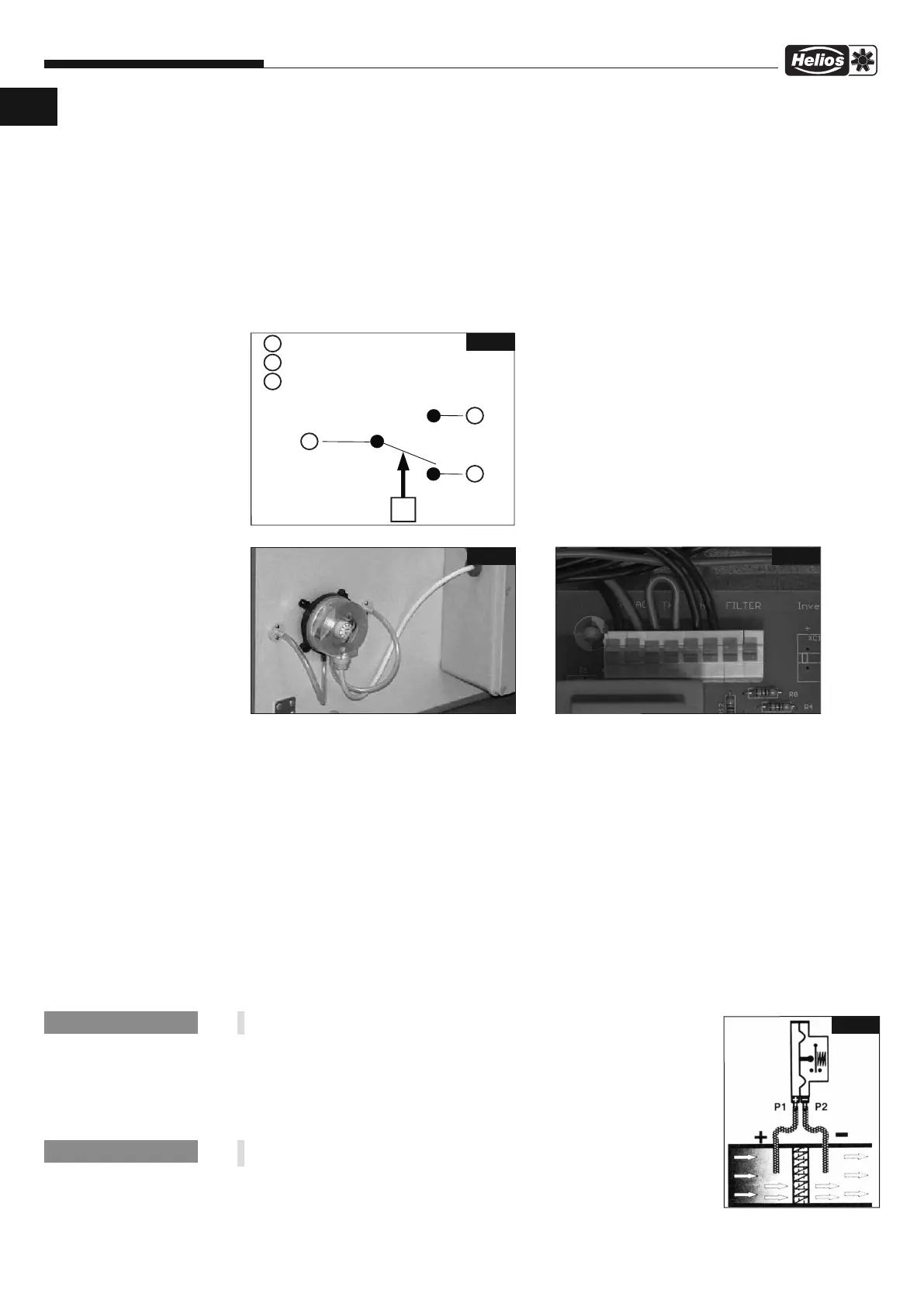

Schaltschema für Druckdifferenz-Schalter DDS.
(Siehe auch Anschlussplan SS-1121 bis SS-1124, Punkt 1).
Schaltfunktionen:
Bei steigendem Differenzdruck:
1 öffnet
2 schließt
Bei fallendem Differenzdruck:
1 schließt
2 öffnet
Montageposition des DDS Anschluss im Klemmenkasten auf der Steuerplatine
Montage des DDS
1. Inhalt der Verpackung auf Vollständigkeit prüfen.
2. Für die Montage sind entsprechende Bohr-Markierungen am Gehäuse vorgesehen. In die äußeren Markierungen
zwei Löcher mit Æ 7 mm bohren.
3. Die Schlauchdurchführungen in die Bohrungen stecken und verschrauben.
4. Das Gehäuse des Druckdifferenz-Schalters aufschrauben.
5. Die Befestigungsschraube lösen und den Vorderdeckel abnehmen.
6. Den Gummischlauch in zwei Teile schneiden. Die Gummischläuche des Druckdifferenz-Schalters an den
Schlauchdurchführungen des Gerätegehäuses befestigen:
- Gummischlauch der Schlauchdurchführung 1 (vor dem Filter) auf die dunkelgraue Zuleitung 1 des Druckdifferenz-
Schalters aufstecken (Abb. 9).
- Gummischlauch der Schlauchdurchführung 2 auf die Zuleitung 2 des Druckdifferenz-Schalters aufstecken (Abb. 9).
7. Das mitgelieferte Kabel mit den Quetsch-Kabelschuhen in den Druckdifferenz-Schalter einführen und auf die Kontakte
1 u. 3 stecken.
8. Zur genauen Einstellung den Knopf (bei neuem Filter) drehen ± bis die Filteranzeige anspricht. Anschließend
auf den ca. 2-fachen Schaltwert (Ventilatordrehzahlstufe 5) einstellen.
Die Filterüberwachung ist ab Ventilator-Drehzahlstufe 2 aktiv.
9. Den Vorderdeckel wieder auf den Druckdifferenz-Schalter stecken und Schraube
anziehen.
10. Das Anschlusskabel durch die seitliche Öffnung in den Klemmenkasten einführen.
Im Klemmenkasten das Kabel gemäß Anschlussplan SS-1121 bis SS-1124,
Punkt 1 anschließen.
In Flussrichtung des Volumenstromes wird der Anschluss P1 (+) vor
und der Anschluss P2 (-) nach dem Filter mit dem Luftkanal verbunden (Abb.11)
