AMD – Axial-Mitteldruckventilatoren
Montage- und Betriebsvorschrift
8
Besonders der Bereich der Ansaug- und Ausblasöffnungen ist durch den Anbau von Verlängerungsrohren (bei hori-
zontaler Luftförderrichtung) oder z.B. einer bauseitigen Wetterschutzhaube (Ende/Anfang einer Rohr/- Kanalstrecke bei
vertikaler Luftförderrichtung) zu schützen.
Durch eine geeignete Einbaulage (Öffnungen seitlich oder nach unten) sind Öffnungen im Ventilatorgehäuse vor dem
Eindringen von Niederschlagswasser zu schützen. Hierbei ist besonders auf die Gehäusedurchführung der Zuleitung
zwischen Gehäuseklemmenkasten und Motoranschluss zu achten.
3.3 Zweistufige und Parallel-Einheiten
Die vielseitigen Anforderungen hinsichtlich Druckerhöhung, Förderleistung und Platzbedarf werden im Bereich der
Technischen Gebäudeausrüstung (TGA) häufig durch zwei stufige Z- oder parallele P-Einheiten erfüllt. Für die jeweilige
Bauweise bietet das Helios Programm (siehe Verkaufsunterlagen) entsprechende Montagepakete an:
Abmessungen:
3.4 Lager-Zustandsdiagnostik
Type: LZD-Basic und LZD-Comfort
Die Helios Lager-Zustandsdiagnostik dient der sichern Überwachung der Funktionsfähigkeit von Motorlagern im
Antriebsmotor des Ventilators. Das System ermöglicht wahlweise durch stetige oder gelegentliche Überwachung
der Lagerzustände die frühzeitige Erkennung von sich anbahnenden Lagerschäden. Eine Auswechslung der
Lager erfolgt nicht periodisch, sondern in Abhängigkeit des tatsächlichen Verschleißes. Hierzu ist der Prüf- und
Wartungsplan in dieser Montage- und Betriebsvorschrift zu beachten. Vor Betrieb und Einsatz der Lager-Zustands-
Diagnostik ist die separate Montage- und Betriebsvorschrift des Überwachungssystems zu beachten.
Angaben zu weiterem Zubehör sind aus dem Internet (www.heliosselect.de), TGA Katalog bzw. den Helios
Verkaufsunterlagen zu entnehmen.

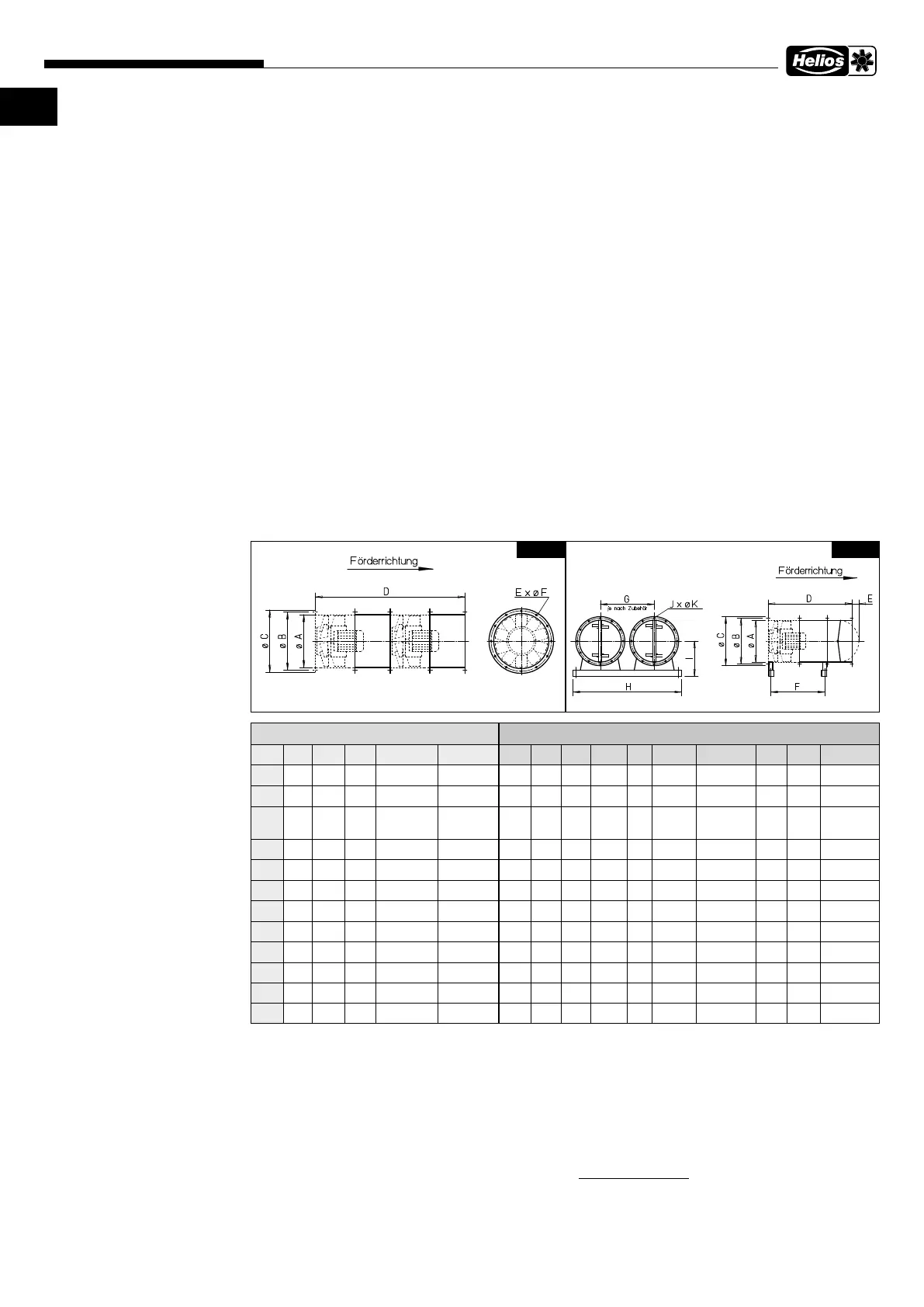

Zweistufige Bauweise / Montagepaket MP-Z
Zwei in Reihe geschaltete Ventilatoren (Abb.11)
sorgen für konkurrenzlose Leistungsdichte und vor-
teilhafte Installation durch geringsten Platzbedarf.
Die beiden Ventilatoren werden hintereinander
angeordnet und mittels Verlängerungsrohren ver-
bunden.
m Kein Montagering vertikal möglich (MRV)
Lieferumfang:
- Verlängerungsrohre (2 St.) inkl. Montagesatz
(Sechskantschrauben, -muttern, Federringe).
Parallel-Einheit / Montagepaket MP-P
Zwei parallel geschaltete Ventilatoren (Abb.12)
bringen große Luftmengen bei entsprechender
Druck ziffer und erfüllen speziell die Ansprüche zur
Garagen-Lüftung und -Entrauchung. Zwei identi-
sche, nebeneinander angeordnete Ventilatoren
arbeiten in einem gemeinsamen Kanalsys tem.
Lieferumfang:
- Verlängerungsrohre (2 St.),
- Rohrverschlussklappen (2 St.),
- Montagekonsolen (4 St.)
- Montageschienen (2 St.)
- Montagesätze (Sechskantschrauben, -muttern,
Federringe, Scheiben und Gewindeplatte).
Abb.11 Abb.12
MP-Z MP-P
Ø A B C D E A B C D E F G
1)
H I J
315 317 356 381 1080 8x Ø9,5 317 356 381 840 0 487 420-520 1085 316,5 8x Ø9,5
355 357 395 415 1206 8x Ø9,5 357 395 415 903 0 550 460-580 1120 336 8x Ø9,5
400 402 438 471 1266 12x Ø9,5 402 438 471 963 0 579,5 510-580 1120 346,5 12x Ø9,5
450 452 487 519 1416 12x Ø9,5 452 487 519 1038 10 654 560-650 1200 397 12x Ø9,5
500 502 541 570 1416 12x Ø9,5 502 541 570 1038 40 654 615-730 1500 445 12x Ø9,5
560 562 605 636 1960 16x Ø11,5 562 605 636 1310 65 925,5 700-820 1600 477 16x Ø11,5
630 632 674 719 2110 16x Ø11,5 632 674 719 1455 115 990 760-920 1700 527 16x Ø11,5
710 713 751 799 2110 16x Ø11,5 713 751 799 1455 155 980 860-1020 1900 639 16x Ø11,5
800 801 837 897 2010 24x Ø11,5 801 837 897 1425 200 928 950-1120 2000 689 24x Ø11,5
900 902 934 997 2190 24x Ø11,5 902 934 997 1515 250 1018 1070-1240 2200 749 24x Ø11,5
1000 1001 1043 1097 2190 24x Ø11,5 1001 1043 1097 1515 300 1019 1200-1370 2400 814 24x Ø11,5
1120 1128 1174 1216 2460 24x Ø11,5 1128 1174 1216 1650 335 1154 1320-1380 2500 834 24x Ø11,5
