AMD – Axial-Mitteldruckventilatoren
Montage- und Betriebsvorschrift
6

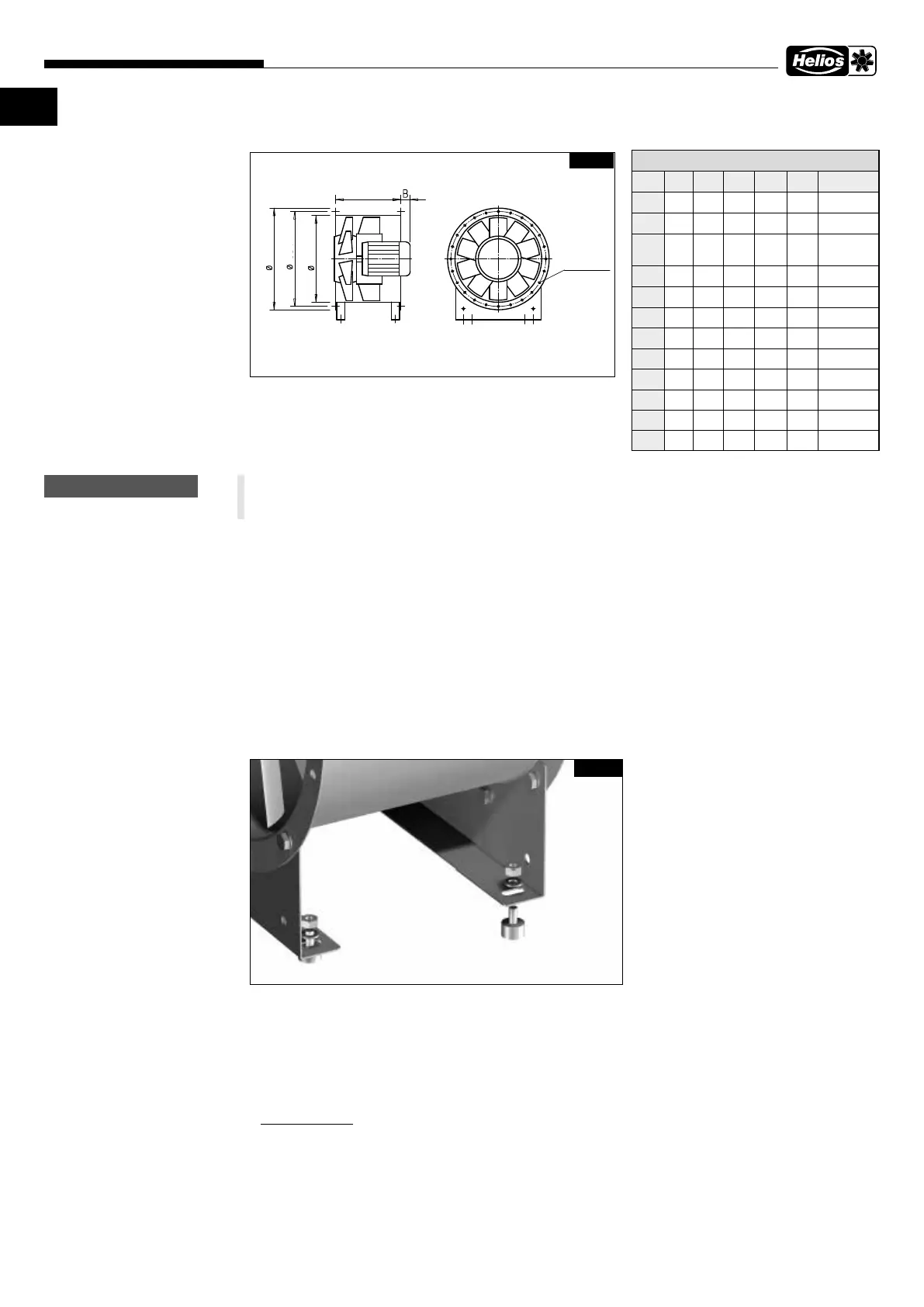

Abmaße AMD
3.1 Montage – Einbau
m WARNUNG
Der Ventilator kann beim Aufstellen kippen und Gliedmaßen quetschen!
Transportskizze und Schwerpunkt beachten! Sicherheitsschuhe tragen.
Alle Vorschriften der Arbeitssicherheit und Aufstellbedingungen sind bei der Montage und dem Einbau zu beachten!
Die Entrauchungsventilatoren müssen so aufgestellt und installiert werden, dass eine Inspektion, Wartung und
Instandsetzung einfach und sicher durchgeführt werden kann.
Aufstellbedingungen
Für vertikale Aufstellung geeignet
Für horizontale Aufstellung geeignet
Für Lüftungsbetrieb -20 °C bis +60 °C
Im Freien, wenn sichergestellt ist, dass kein Niederschlag in den Entrauchungsventilator eindringen kann
Ventilator befestigen
Die Befestigungslöcher am Ventilator bzw. am Grundrahmen sind so angeordnet, dass eine gleichmäßige Belastung
des Untergrundes sichergestellt ist.
Voraussetzungen:
Das Fundament ist gemäß Abb. 6 vorbereitet.
1. Ventilator mit Hilfe einer Wasserwaage und Futterblechen gerade ausrichten.
2. Mit Hilfe von geeigneten Dübeln und Schwerlastankern den Ventilator bzw. Grundrahmen an allen
Befestigungslöchern fachgerecht mit dem Untergrund verbinden.
3. Die Ventilatormontage muss mit Schwingungsdämpfern vorgenommen werden, damit keine
Schwingungsübertragung erfolgen kann!
4. Schrauben auf festen Sitz überprüfen und sichern!
Anschluss der Axial-Mitteldruckventilatoren mit Montagezubehör
– Segeltuchstutzen
Für den saug- und/oder druckseitigen Anschluss der Entrauchungsventilatoren an Entrauchungsleitungen sind Segel-
tuchstutzen (elastische Gewebestutzen) STS.. zu verwenden. Bei der Montage der Segeltuchstutzen ist darauf zu ach-
ten, dass die Einbaulücke von 145 mm eingehalten wird und so eine Belastung auf Zug bzw. auf Stauchung vermieden
wird. Die elastischen Verbinder nicht versetzt einmontieren. So wird verhindert, dass es zu Leistungsminderung und
auch Geräuschentwicklung kommt.
Abb.5
F
A
C
D
E
m
WARNUNG
nm
Abb.6
AMD
Ø A B C D E F
315 240 * 317 356 381 8x Ø9,5
355 303 * 361 395 415 8x Ø9,5
400 303 * 405 438 471 12x Ø9,5
450 378 * 455 487 519 12x Ø9,5
500 378 * 502 541 565 12x Ø9,5
560 480 * 562 605 636 16x Ø11,5
630 555 * 634 674 719 16x Ø11,5
710 555 * 716 751 799 16x Ø11,5
800 585 * 801 837 897 24x Ø11,5
900 675 * 902 934 997 24x Ø11,5
1000 675 * 1001 1043 1097 24x Ø11,5
1120 810 * 1128 1174 1216 24x Ø11,5
* Maß B Motorüberstand (mm) von Type und
Motor abhängig
