EN EN
Extension module KWL-EM eC for easyControls
Operating Instructions
9

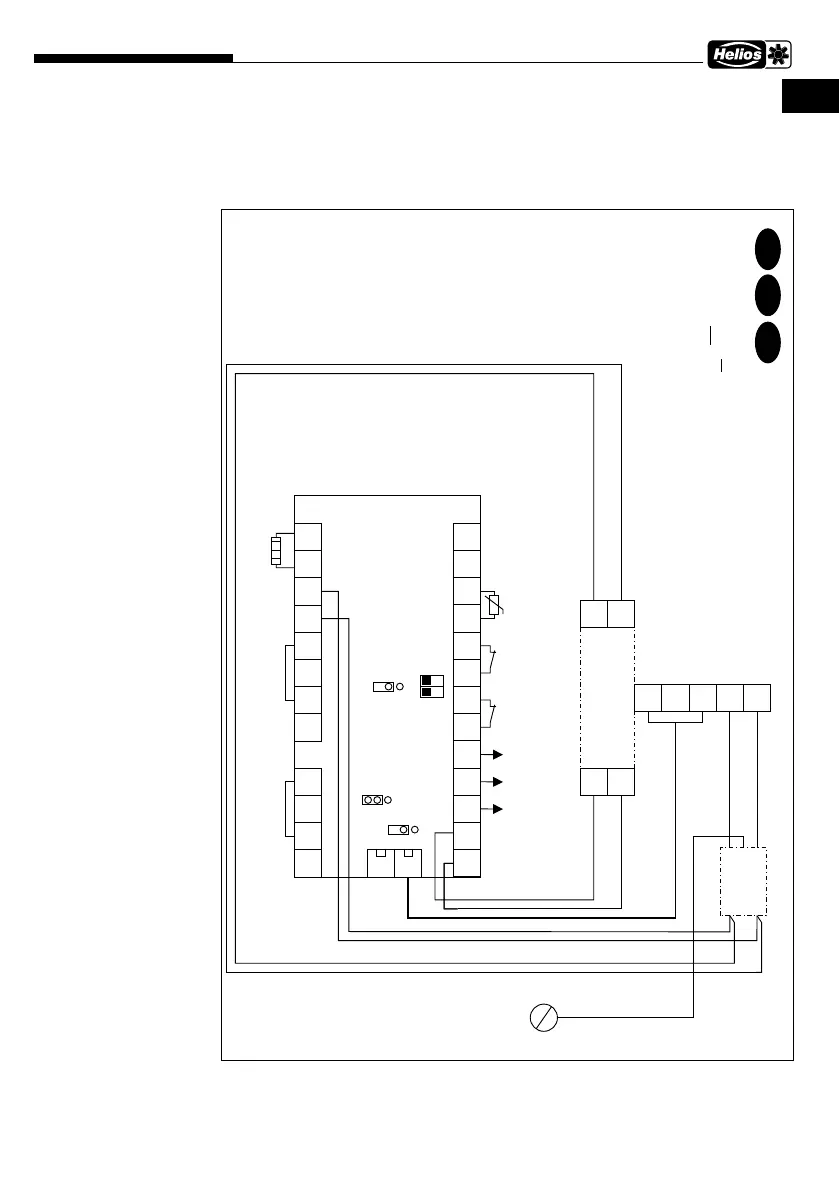

6�2 Wiring diagram SS-1424 (Electrical post-heating)
85499-246 ss_1424 27.09.21
D E F
12
3456789101112
13 14 15 16 17 18 19 20 21 22 23 24 25
PE
+24V 0-10V GND STB1 STB2
NTC Kanalfühler Nachheizung /
NTC duct sensor after heating /
NTC Sonde de gaine réchauffage
JP1
DIP
E-Heizung max. 2,4 kW 230 V /
Electric heater max. 2,4 kW 230 V /
Chauffage électrique 230 V max. 2,4 kW
JP2
JP3
BUS
EXT
DIP1 OFF: E-Heizung /
DIP1 OFF: Electric heater /
DIP1 OFF: Chauffage électrique
DIP1 ON: Warmwasser Nachheizung /
DIP1 ON: Water afterheater /
DIP1 ON: Réchauffement de l'eau
DIP2: Adresse KWL-EM eC /
DIP2: Adress KWL-EM eC /
DIP2 Adresse KWL-EM eC
ON
L
2 1
OFF
N
N
L
Bus B
Bus A
GND
+
N
-
L
24 V Netzteil /
24 V Power supply unit /
Bloc d‘alimentation 24 V
N
Filter /
Filtre
N
L L
PE
STB1: Sicherheitstemperaturbegrenzer sebständig rückstellend /
STB1: Safety temperature limiter self-resetting /
STB1: Limiteur de température de sécurité à réarmement
automatique
STB2: Sicherheitstemperaturbegrenzer nicht sebständig rückstellend /
STB2: Safety temperature limiter not resetting automatically /
STB2: Limiteur de température de sécurité ne se réinitialise pas
automatiquement
