Druckschrift-Nr. 91 560/ 09.07
Elektro-Heizregister EHR-R...
Electrical heating unit EHR-R...
Batterie de chauffe electrique pour gaines rondes EHR-R...
Type Best.Nr. Leistung Schaltgruppen- Strom- Mindest- passend zu Anschluss Abmessungen Gewicht
Anz. Aufnahme volumenstrom Ventilator Schaltplan ca.
Type Order No. Output Switchable Elements Amperage Min Airflow Suit Fan Ventilator Connect. Diag No Dimensions Weight
Type N° Réf. Puissance Nombre de groupes Courant absorbé Débit mini.
pour ventilateur de
N° de branchement Dimensions Poids
Ø
en mm
ØHL
kW x kW A m
3
/h NG mm Nr. mm mm mm kg
Einphasen-Wechselstrom 1~, 230 V
/ 1 Phase 230 V, 1ph / Monophasé 230 V
EHR-R 0,4/100 8708 0,4 1 x 0,4 1,7 45 100 813 100 185 325 2,0
EHR-R 0,8/125 8709 0,8 1 x 0,8 3,5 70 125 813 125 225 325 2,3
EHR-R 1,2/125 9433 1,2 1 x 1,2 5,2 70 125 813 125 225 325 2,4
EHR-R 1,2/160 9434 1,2 1 x 1,2 5,2 110 160 813 160 260 380 2,6
EHR-R 2,4/160 9435 2,4 1 x 2 x 1,2 10,4 110 160 814 160 260 380 3,0
EHR-R 1,2/200 9436 1,2 1 x 1,2 5,2 180 200 813 200 300 380 2,8
EHR-R 2/200 9437 2,0 1 x 2,0 8,7 180 200 813 200 300 380 3,2
Zweiphasen-Wechselstrom 2~, 400 V
/ 2 Phase 400 V, 2 ph / Biphasé 400 V
EHR-R 5/160 8710 5,0 1 x 2 x 2,5 parallel 12,5 110 160 815 160 260 380 4,0
EHR-R 5/200 8711 5,0 1 x 2 x 2,5 parallel 12,5 180 200 815 200 300 380 4,6
EHR-R 6/250 8712 6,0 1 x 2 x 3,0 parallel 15,0 270 250 815 250 350 380 7,3
EHR-R 6/315 8713 6,0 1 x 2 x 3,0 parallel 15,0 420 315 815 315 415 380 9,2
Drehstrom 3~, 400 V
/ 3 Phase 400 V, 3 ph / Triphasé 3~, 400 V
EHR-R 9/355 8656 9,0 1 x 3 x 3,0 im
∆
13,0 550 355 816 355 455 380 12,5
EHR-R 9/400 8657 9,0 1 x 3 x 3,0 im
∆
13,0 680 400 816 400 500 380 13,1
Maße in mm siehe Tabelle
Dimensions in mm, see table
Dimensions en mm, voir tableau
L
Service und Information
D HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Z.I. La Fosse à la Barbière · 2, rue Louis Saillant · 93605 Aulnay sous Bois Cedex
CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf/ Zürich GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park ·
A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck Colchester · Essex · CO4 9HZ
56421

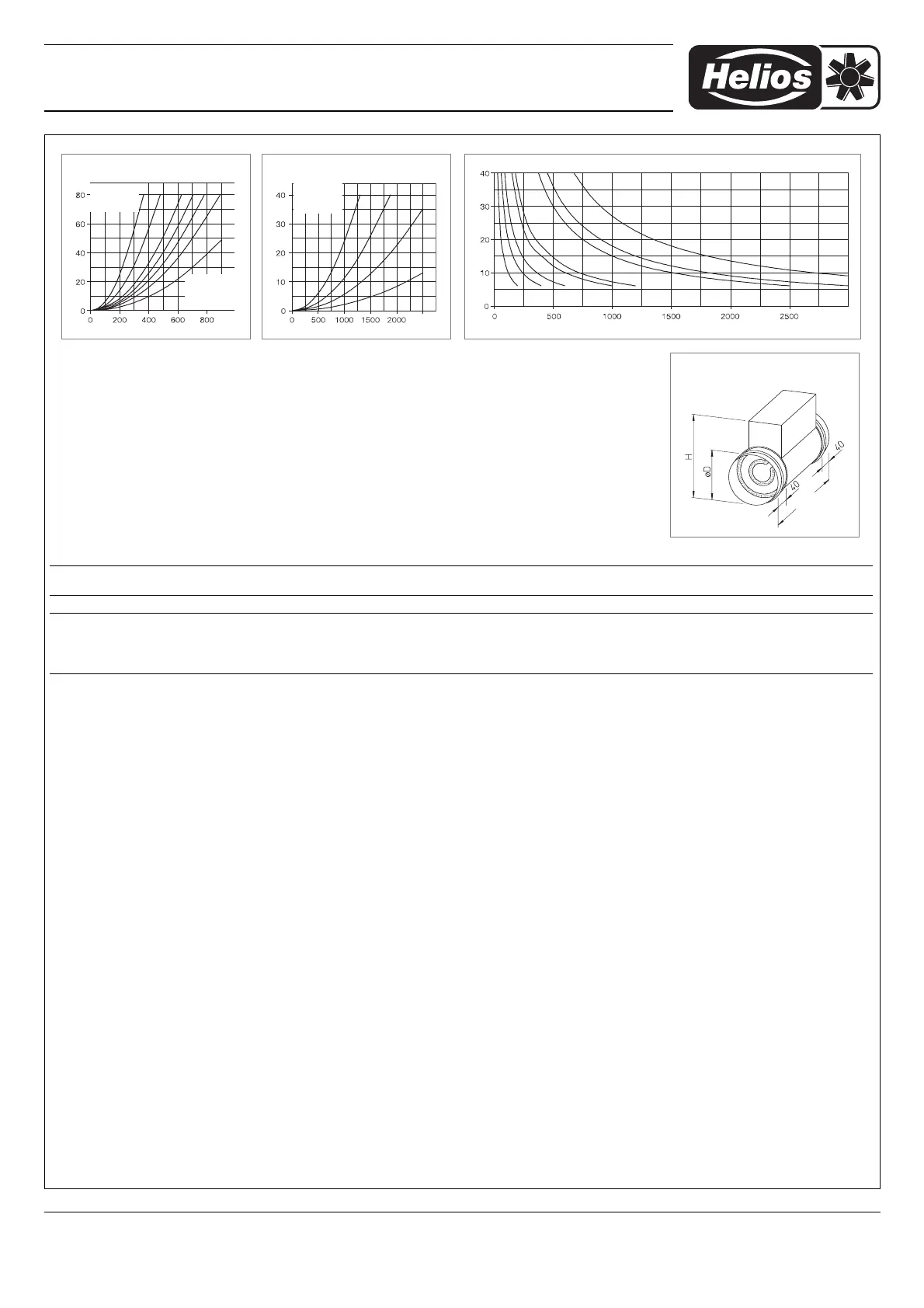

Druckverlust EHR-R../100 –../200
∆
p
Pa
7
V
.
m
3
/h
1 EHR-R 0,4/100
2 EHR-R 0,8/125
EHR-R 1,2/125
3 EHR-R 5/160
3
4 EHR-R 2,4/160
5 EHR-R 5/200
6 EHR-R 1,2/160
EHR-R 2/200
7 EHR-R 1,2/200
ρ
= 1,20 kg/m
3
Druckverlust EHR-R../250 –../400
V
.
m
3
/h
1 EHR-R 6/250
2 EHR-R 6/315
3 EHR-R 9/355
4 EHR-R 9/400
1
2
3
4
ρ
= 1,20 kg/m
3
∆p
Pa
Temperatur-Erhöhung K
ρ
= 1,20 kg/m
3
9 kW
5
0,4
∆T
K
0,8
6
V
.
m
3
/h
1,2
2
2,4
