Gehäuse-Typen ELS-GAP / ELS-GAPB
Montage- und Betriebsvorschrift
4
DE DE

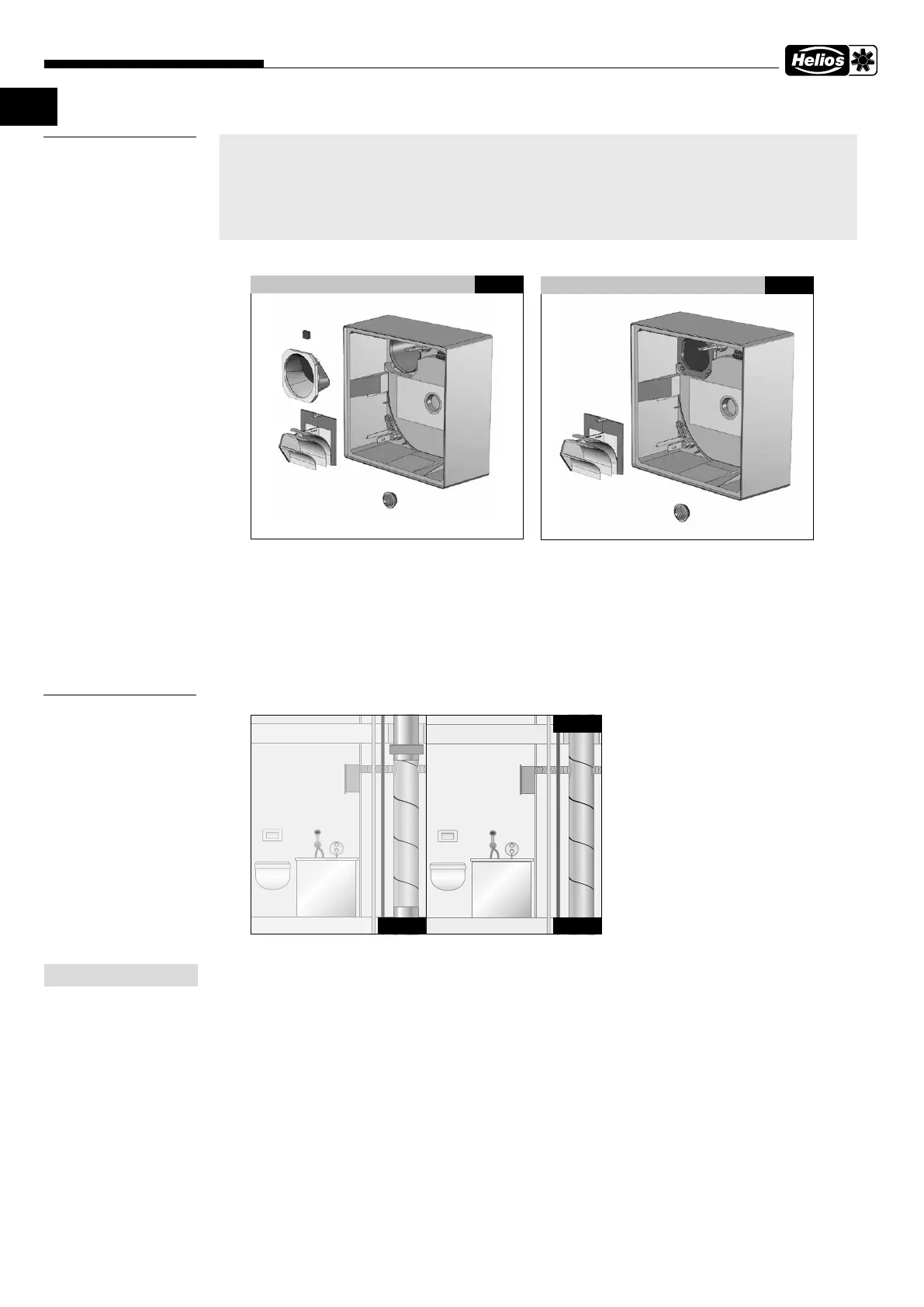

3.1 Lieferumfang / Verpackungseinheit, Abb.1-2
ò Aufputzgehäuse ELS-GAP mit elektrischer Steckverbindung
ù Aufputzgehäuse ELS-GAPB mit Brandschutz-Absperrelement und mit elektrischer Steckverbindung
ä Metallausblasstutzen mit selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung
ë Kabeltülle
ö
ELS-ARS Umbauset, Ausblas rückseitig, in Gehäuse bis zur Endmontage aufbewahren,
erst zur Endmontage Spiraleinsatz erforderlich
ü Ventilgehäuse mit luftdichter Rückluft-Sperrklappe


Å Wuchtgewicht
4.0 Einbauort/-position
Werden die ELS-Gehäuse in resonanzstarke Verblendungsplatten (z.B. Span-, Gipskarton- oder Fibersilikat-
Platten) eingesetzt, so ist die Übertragung von Körperschall durch elastische Zwischeneinlagen zu unterbinden.
Der Abstand von 20 cm vom ELS-Gehäuse zur Wand und Decke für die seitliche Anstömung wird empfohlen.
3.0 ELS-GAP Kunststogehäuse ohne Brandschutz
– geeignet zum Einbau in Gebäude ohne Brandschutzanforderung gemäß LBO (Landesbauordnung).
– geeignet zum Einbau in Gebäude mit Brandschutzanforderung gemäß LBO in Verbindung mit der Installation von
Brandschutzdeckenschott ELS-D.
ELS-GAPB mit Brandschutz-Absperrelement K90
– geeignet zum Einbau in Gebäude mit Brandschutzanforderung K90.
KAPITEL 3
ELS-LIEFERUMFANG UND
EINBAU
Abb.1
ë
ö
ü
ELS-GAP Aufputzgehäuse
ò
Å
Abb.2
ë
ö
ELS-GAPB Aufputzgehäuse
ù
¬
ä
KAPITEL 4
MONTAGE
ELS
WC
GAP GAPB
ELS
WC
Abb.3
HINWEIS
+
