Helios M1/100 N/C Installation And Operating Instructions

MiniVent M1/100/120 N / C
Montage- und Betriebsvorschrift
9
D
SS-931

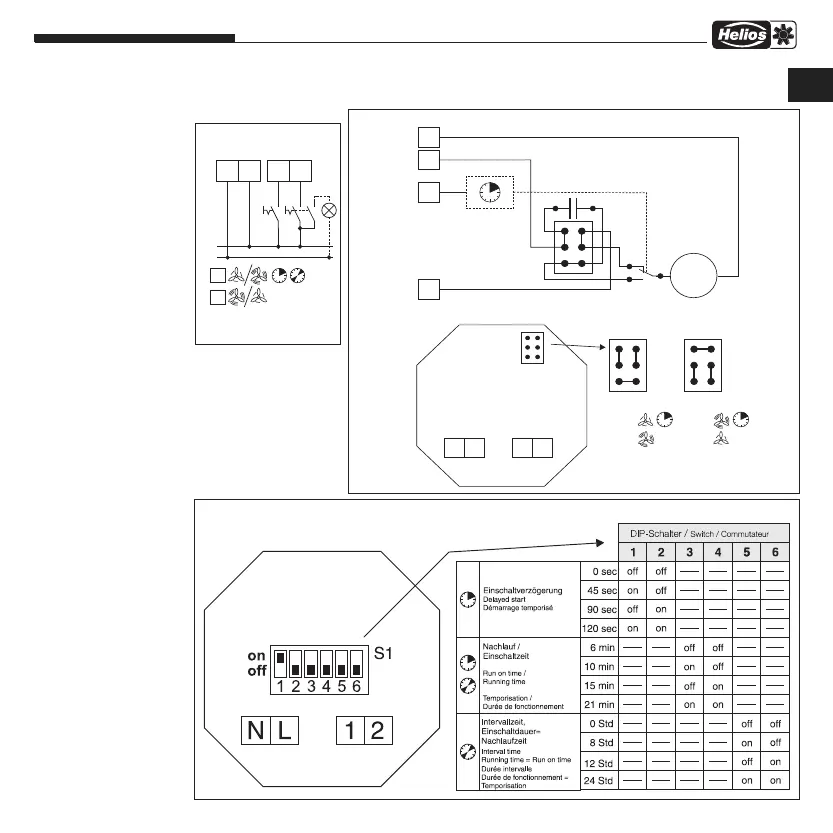

Internes Funktionsprinzip / Jumperstellung
SS-920.1
Einstellung der DIP-Schalter
M1/... N
SS-917
1
2
a) Zeitfunktion
b) manuell Ein
12
LN
N
L
b)a)
M1/... NC
Anschluss Kunde
SCHALTPLAN-ÜBERSICHT
M1/100 N / C
M1/120 N / C
M1~
L
N
1
2
Kl.1=
Jumper 1
A / B
A
B
Zeit-Eingang
Manueller-Eingang
12
LN
Kl.2=
Kl.1=
Kl.2=
Rückspannung / Raumbeleuchtung / Glimmlampen
Durch die Elektronik liegt an der Klemme 1 eine „ energieschwa-
che“ Rückspannung an. Um bei Verwendung einer Glimmlampe
im Schalter ein Dauerglimmen zur vermeiden, kann parallel zur
Glimmlampe, ein bauseits zu stellender Kondensator (X2 Konden-
sator mit 0,33 µF/250 VAC mit Litze) eingesetzt werden.
Um die Elektroniken nicht negativ zu beeinflussen, sind Raumbe-
leuchtungen generell nur über zweipoligen Schalter anzusch-
ließen.

Helios M1/100 N/C Specifications

General

Voltage	230 V
Frequency	50 Hz
Protection Class	IP44
Category	Fan
Model	Helios M1/100 N/C
