HELIX DSP.3S User Manual

7
und die manuelle Einschaltung des Eingangs
über eine optionale Fernbedienung konguriert.
Möchten Sie den Eingang automatisch, bei An-
liegen eines Audiosignals, aktivieren, können
Sie dies in der DSP PC-Tool Software unter
dem Menüpunkt Signalmanagement im DCM
kongurieren.
Die Einschaltautomatik des Signalprozessors
funktioniert bei Verwendung eines Digitalein-
gangs nicht, so dass der Remote-Eingang des
Power Inputs zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quel-
le ist üblicherweise nicht lautstärkegeregelt.
Das bedeutet, dass an den Signalausgängen
des HELIX DSP.3S der volle Pegel anliegt
und die angeschlossenen Verstärker voll aus-
gesteuert werden. Dies kann im Extremfall
die Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Der HELIX DSP.3S kann nur unkom-
primierte, digitale Stereo PCM-Signale mit ei-
ner Abtastrate zwischen 12 kHz und 96 kHz /
192 kHz verarbeiten. Es können keine MP3-
oder Dolby-codierten Daten verarbeitet werden,
sondern ausschließlich Stereosignale.
4. Einstellung der Eingangsempndlichkeit
Achtung: Es ist zwingend notwendig die
Eingangsempndlichkeit des DSP.3S an die
Signalquelle anzupassen, um Schäden am
Signalprozessor zu vermeiden.
Die Einstellung der Eingangsempndlichkeit
kann mit Hilfe der DSP PC-Tool Software vor-
genommen werden.
Werkseitig ist die Eingangsempndlichkeit auf
11 Volt (Highlevel) bzw. 4 Volt (Cinch) voreinge-
stellt. Dies ist in nahezu allen Fällen bereits die
optimale Einstellung. Nur wenn die Signalquelle
einen zu kleinen Maximalpegel liefert, sollte die
Eingangsempndlichkeit vorsichtig angehoben
werden.
Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schließen Sie während dieser Proze-
dur keinen Verstärker an die Ausgänge des
Signalprozessors.
2. Schalten Sie den Signalprozessor ein
und starten anschließend die Soft-
ware. Die Funktion nden Sie im Tab
„ Signalverwaltung“ des DCM-Menüs unter
dem Punkt „Main Input → Input Gain“.
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, z.B. Rosa Rau-
schen, (Vollaussteuerung 0 dB) ab.

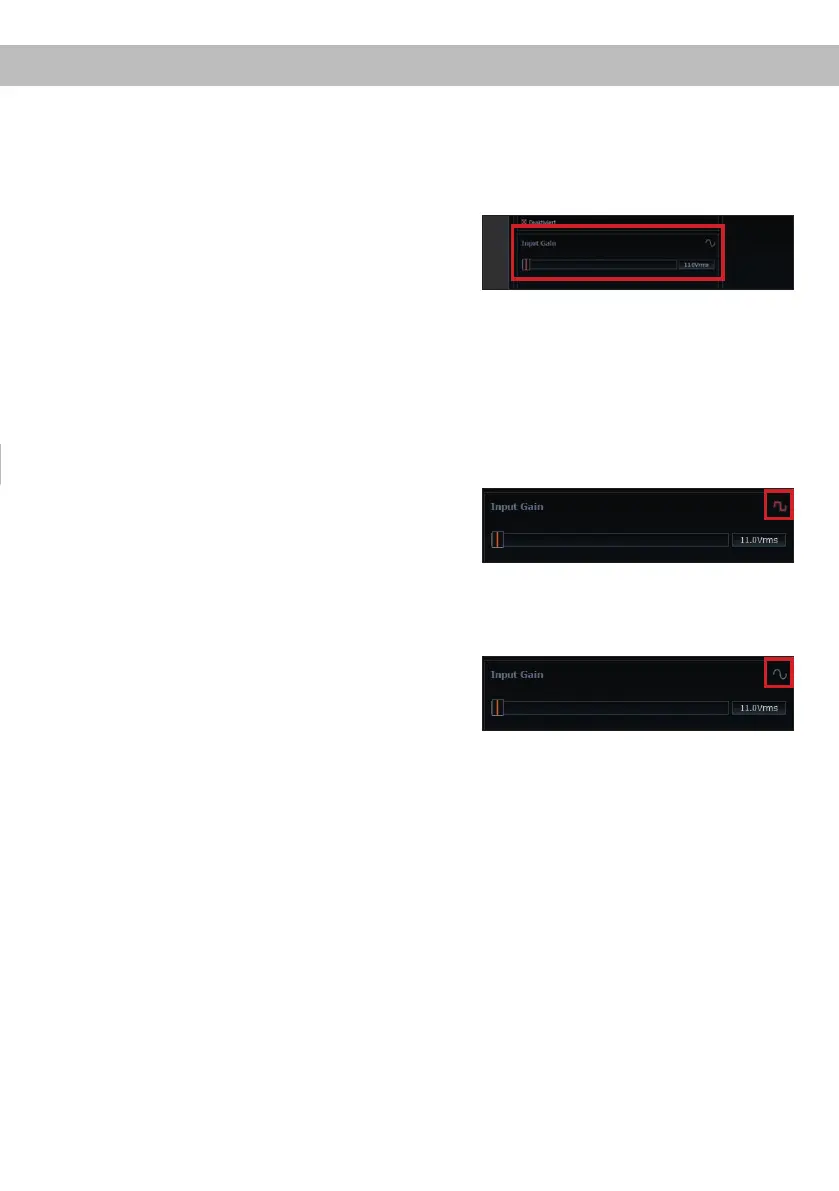

4. Sollte die Clipping Anzeige im DSP PC-Tool
bereits rot leuchten (siehe Markierung im
folgenden Bild), verringern Sie mit Hilfe des
Schiebereglers die Eingangsempndlich-
keit, bis die Clipping Anzeige erlischt.
5. Erhöhen Sie die Eingangsempndlichkeit
bis die Clipping Anzeige aueuchtet. Schie-
ben Sie nun den Regler zurück bis die Clip-
ping Anzeige wieder erlischt.
5. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Schließen Sie die Stromversorgung aus-
schließlich über den mitgelieferten Stecker mit
Schraubklemmen an. Achten Sie unbedingt auf
eine korrekte Polarität.
Die Masseleitung muss an einer nicht isolierten
Stelle mit dem Kfz-Chassis verbunden werden.
Ein nicht ausreichender Massekontakt führt zu
unerwünschten Störgeräuschen und Fehlfunk-
tionen.
Die Plusleitung wird entweder direkt an den
Pluspol der Batterie oder an einen Stromver-
teiler angeschlossen, der mit dem Pluspol der
Batterie verbunden ist. Die Stromaufnahme des
HELIX DSP.3S ist mit ca. 450 mA zwar sehr
