Page #9 background imageLoading...
Page #9 background image
6,3A
Max.
0,5A
Max.
0,5A
9

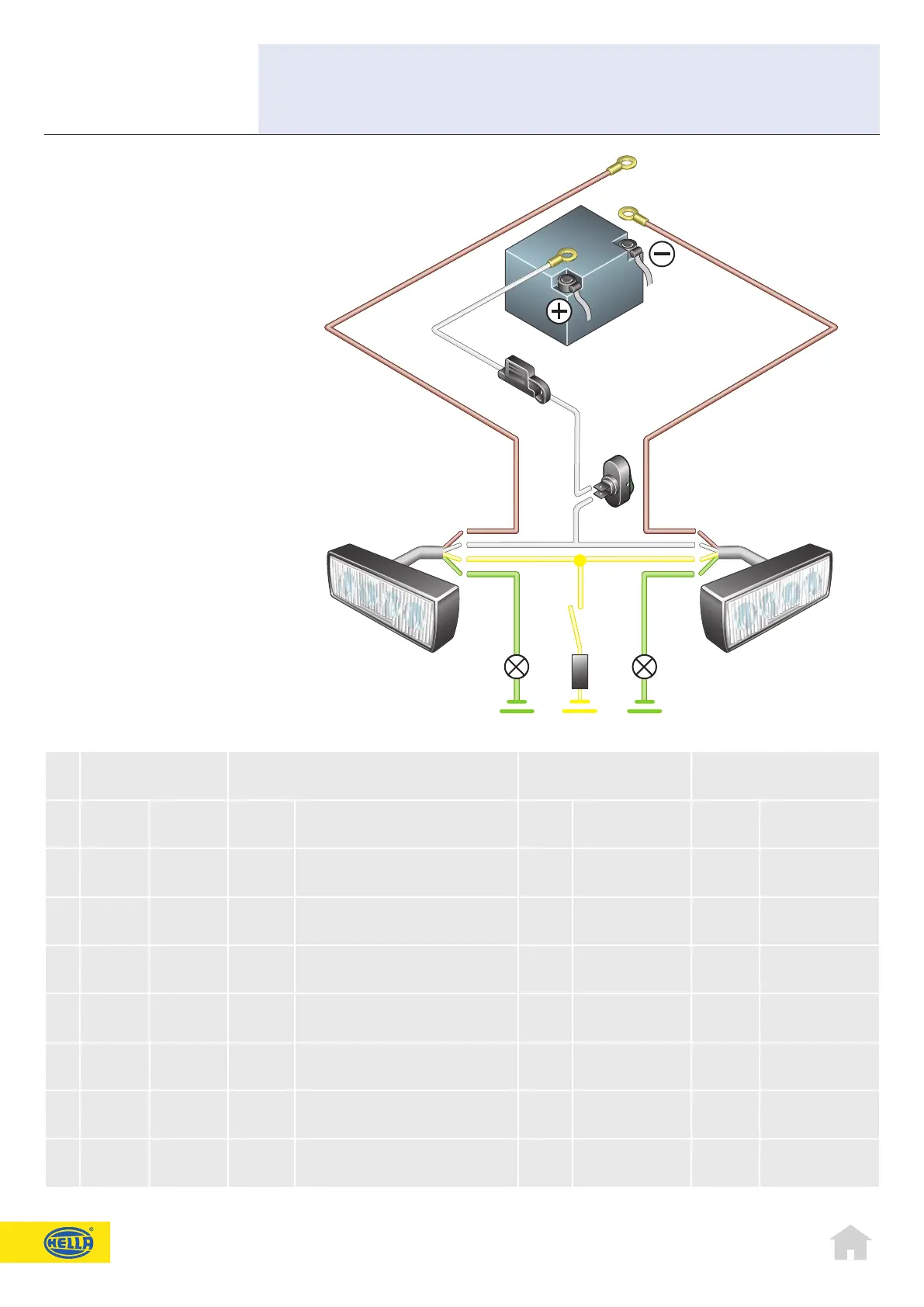

Schaltkreisdiagramm B
Circuit diagram B
Schéma électrique B
Kopplingsschema B
Schakelschema B
Esquema de conexiones B
Schema elettrico B
Kytkentäkaavio B
BR GE GN WS
DE braun Masse (-)
gelb
Synchronisation/
Progammierung-Blinkfolge
grün
Funktionskon-
trolle
weiß
Versorgungs-
spannung (+)
EN brown earth (-) yellow
Synchronization/Programming
ashingsequence
green
Function con-
trol
white Power supply (+)
FR marron
lde
masse(-)
jaune
Synchronization/Programmation
des séquences de clignotement
vert
Contrôle du
fonctionnement
blanc
Alimentation
électrique (+)
SV brun Jord (-) gul
Programmering/
Synkronisering blinkföljd
grön
Funktions-
kontroll
vit Försörjning (+)
NL bruin massa (-) geel
Synchronisatie/Programmering
knippervolgorde
groen Functiecontrole wit
voedings
spanning (+)
ES marrón Masa (-) amarillo
Sincronización/programación
de la secuencia de parpadeo
verde
Control de fun-
cionamiento
blanco
Tensión de
alimentación (+)
IT marrone Massa (-) giallo
Sincronizzazione/programmazi-
one sequenza lampeggiamento
verde
Controllo funzi-
onamento
Bianco
Tensione di
alimentazione (+)
FI ruskea massa (-)
keltai-
nen
Välähdysjärjestyksen synkro-
nointi/ohjelmointi
vihreä
Toimintatarkas-
tus
valkoi-
nen
syöttöjännite (+)
Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico
Electrical connection Elektrische aansluiting Osaluettelo
Branchement électrique Conexión eléctrica
