I proiettori non devono
vibrare né sporgere dal
cofano motore e devono
essere montati in modo
simmetrico.

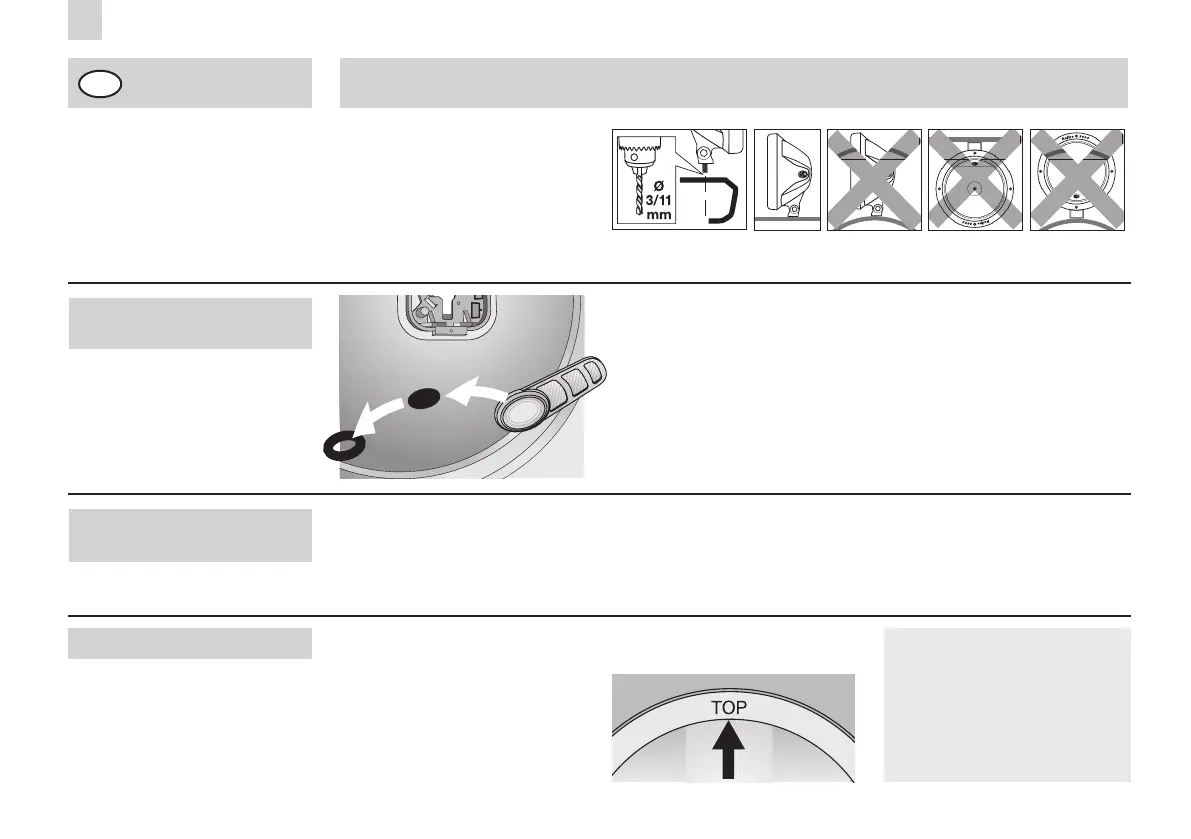

Determinare la posizione
di montaggio su una
superficie piana e segnare
i punti di fissaggio.
Eseguire un foro con la punta
da 3 mm e allargarlo con la
punta da 11 mm.
Spalmare sulle parti in
metallo forate la protezione
antiruggine.
Versione A
senza luci di posizione.
Montaggio finale
Assemblare l'involucro
esterno. Avvitare il supporto
all'involucro esterno e
disporre correttamente il
cavo.
Avvitare il proiettore al
veicolo (se necessario con
un supporto a due punti).
Allineare il proiettore e
serrare a fondo tutte le viti.
Per garantire una distribu-
zione della luce ottimale,
assicurarsi durante il
montaggio del gruppo ottico
che la scritta "TOP" sul
gruppo sia rivolta verso l'alto.
In aggiunta a quanto indicato
per la versione A, inserire il
cavo di collegamento (a 3
fili). Collegare il cavo
supplementare a una
spina piatta completamente
isolata. Estrarre
l'alloggiamento delle luci
di posizione dal riflettore,
inserire la lampadina
nell'alloggiamento
e spingerla nuovamente
nel riflettore.
Se le luci di posizione non
sono richieste: rimuovere
l'alloggiamento per le luci
di posizione e l'anello in
gomma e applicare la
linguetta di chiusura
fornita in dotazione.
Inserire il cavo di
collegamento (a 2 fili)
attraverso la guarnizione
in gomma e introdurlo
nell'involucro. Spelare
il cavo e collegarlo con
due spine piatte. Spina piatta
completamente
isolata per la lampadina H1.
Inserire la guarnizione in
gomma a tenuta d'acqua.
Inserire e bloccare la
lampadina. Inserire le spine
piatte.
Versione B
con luci di posizione.
Attenzione!
Non toccare la lampadina
direttamente con le dita!
Utilizzare fazzoletti di carta
o simili.
Montaggio: Rallye 3003: pagina 6/7
