8
• Montieren Sie die Laufrollen an die Standfußhalterung (Laufrollen vorn, Laufrollen hinten)
mit den beigelegten Schrauben, Muttern, Unterlegscheibe und Federringe).
Befestigen Sie die seitlichen Stützen an der hinteren Standfußhalterung.
• Befestigen Sie das Standrohr mit der Standfußhalterung (Schraube vormontiert) und stellen Sie
sicher, dass diese fest montiert wurden.
• Schieben Sie die Edelstahl-Teleskopstange mit dem abgeschrägten Ende in das Standrohr und
ziehen die Teleskopstange bis zum Anschlag heraus.
• Lösen Sie die vormontierten Befestigungselemente an der Schaltereinheit und setzen Sie die
Schaltereinheit auf die Teleskopstange. Ziehen Sie die Befestigungselemente wieder fest und
stellen Sie sicher, dass alle Teile fest miteinander verbunden sind, bevor Sie mit der weiteren
Montage fortfahren.

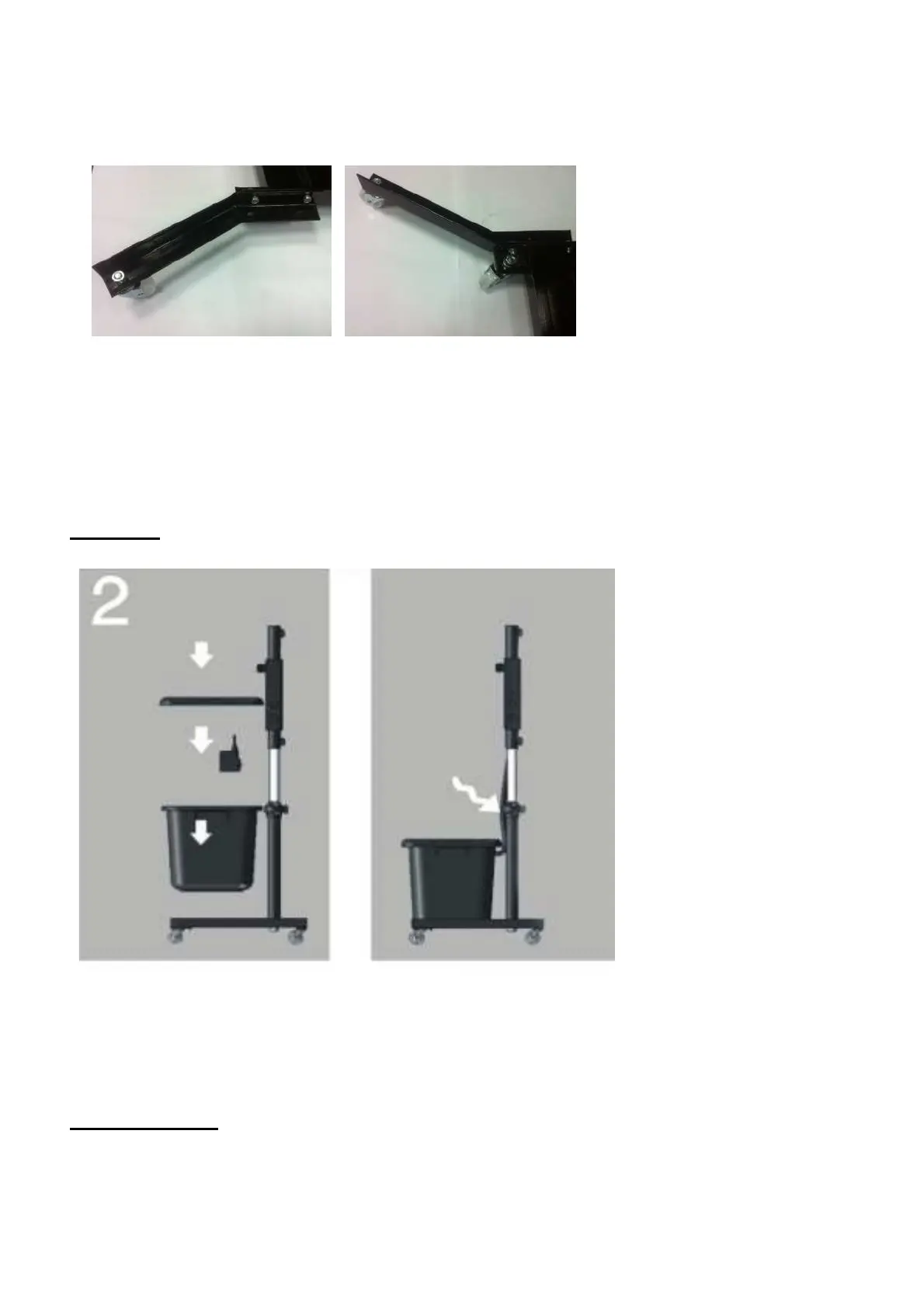

2. Schritt
Montage Wassertank, Pumpe
Wassertank-Deckel
Pumpe Schlauch,
elektrische
Kabelverbindung
der Pumpe
Wassertankbehälter
• Nehmen Sie den Deckel vom Tankbehälter ab.
• Stellen Sie den Tankbehälter auf die Standfußhalterung.
• Legen Sie die Pumpe in den Behälter.
• Schlauch und elektrische Kabelverbindung der Pumpe werden erst zum Schluss nach der
vollständigen Montage des Gerätes in den Wassertank eingelegt bzw. mit der Pumpe verbunden.
3. + 4. Schritt
Montage Motoreinheit mit hinterem Schutzgitter und Ventilatorflügel, Montage
Zerstäubereinheit mit vorderem Schutzgitter
