7. Kontaktorikotelon käyttö
Kontaktorikoteloa 2005 – 14 (WE – 14) voidaan käyttää seuraavien kiukaitten kanssa:
- SKLE - .… 1105 - …. 9 – 15 KW 230V 3~ / 400V – 415V 3N~
- SKLA - …. 1101 - …. 18 – 21 kW 230V 3~, 18 – 26 kW 400V – 415V 3N~
- SKLF - …. 1106 - …. 9 – 15 kW 400V – 415V 3N~
Kontaktorikoteloa WE 14 ohjaava ohjauskeskus on 1601 – 28 ( T2 ).
Katso tarkemmat ohjeet T2 ohjauskeskuksen käyttöohjeesta.
Kontaktorikotelo on tarkoitettu asentaa saunahuoneen ulkopuolelle. Kaapelien asennus on tehtävä kiinteää asennustapaa
noudattaen. Saunan puolella on sijoitettava liitäntärasia, josta puolikiinteä asennus kiukaaseen.
Asennusohjeen minimi etäisyyksien noudattamatta jättäminen voi aiheuttaa palovaaran.
Tarkista aina saunahuone ennen kiukaan päälle kytkemistä
8. Liitosjohdon kytkentärasian sijoitus saunassa
200 mm
A A
3.
2.
1.
500 mm
500 mm

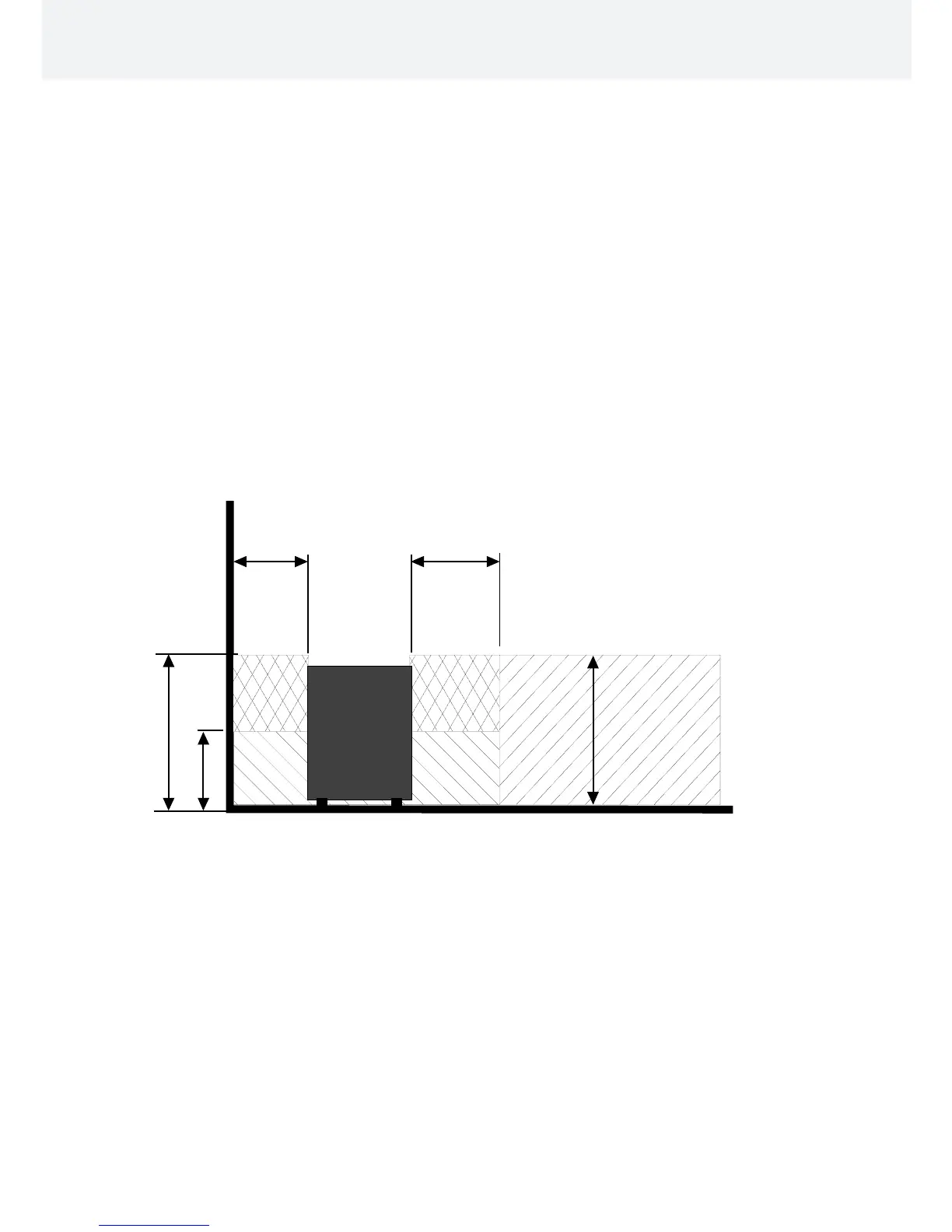

Kuva 4 Liitäntärasian sijoitus saunassa
Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäisetäisyys, katso taulukosta 1 tai 2.
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C). Kytkentärasian luo
pitää olla esteetön pääsy. Sijoittaessa rasia alueille 2 ja 3 on selvitettävä paikallisen energialaitoksen ohjeet ja määräykset.
