Общая информация

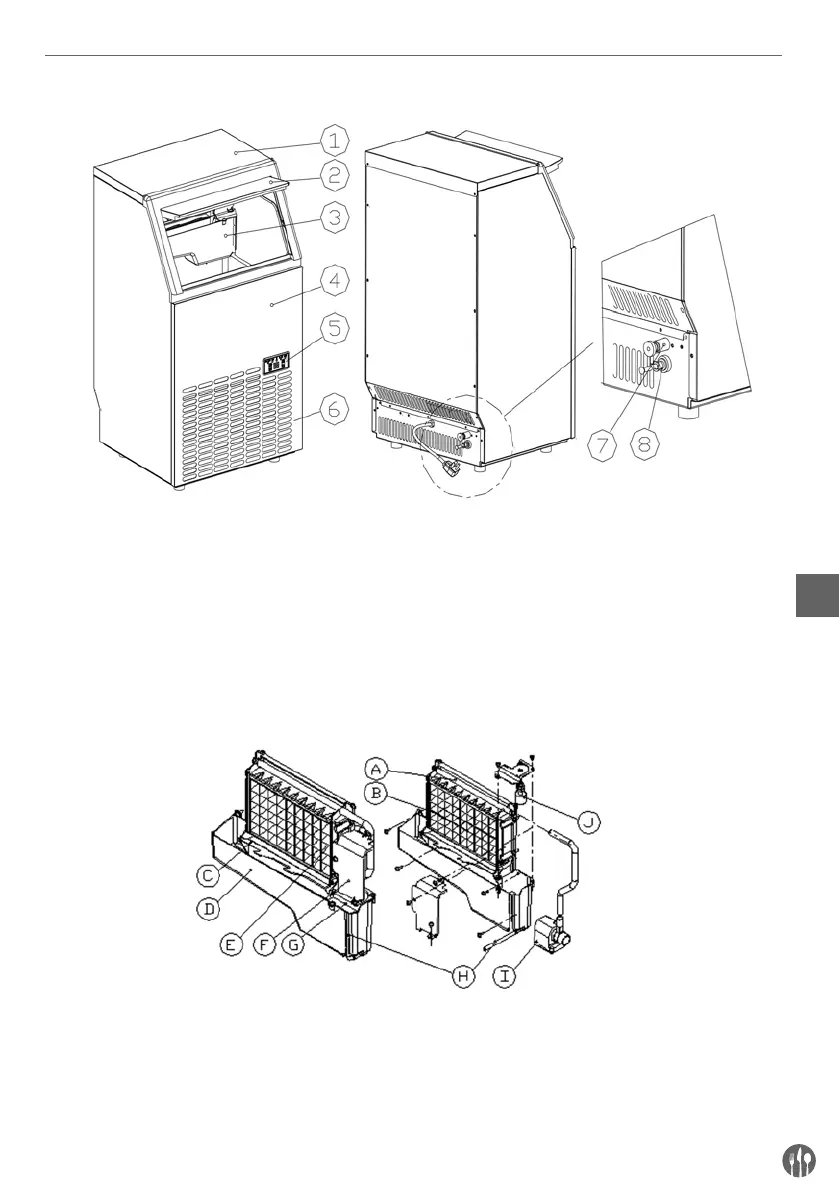

1) Конструкция генератора
1. Верхняя крышка
2. Дверки
3. Блок льдогенератора и резервуара воды
4. Передняя панель
5. Панель управления
6. Выпуск воздуха: необходимо обеспечить
свободное поступление воздуха; во время
работы выдувается горячий воздух.
7. Место спуска воды
8. Место впуска воды
Аксессуары: Белый шланг спуска воды длиной в
2 метра, фитинг для крана, белый шланг длиной
в 3 метра для подключения водопроводной воды
(диам. 6,35 мм).
A. Трубка распределения воды: с девятью
небольшими отверстиями, из которых
поступает вода.
B. Испаритель (модуль льдогенератора)
C. Плита обнаружения наполнения емкости льда.
D. Резервуар воды.
E. Трубка подачи воды.
F. Крышка с правой стороны испарителя.
G. Установочная плата выключателя уровня
воды.
H. Трубка спуска воды из резервуара воды.
I. Водяной насос.
J. Выключатель, управляемый уровенем воды.
