20
DE

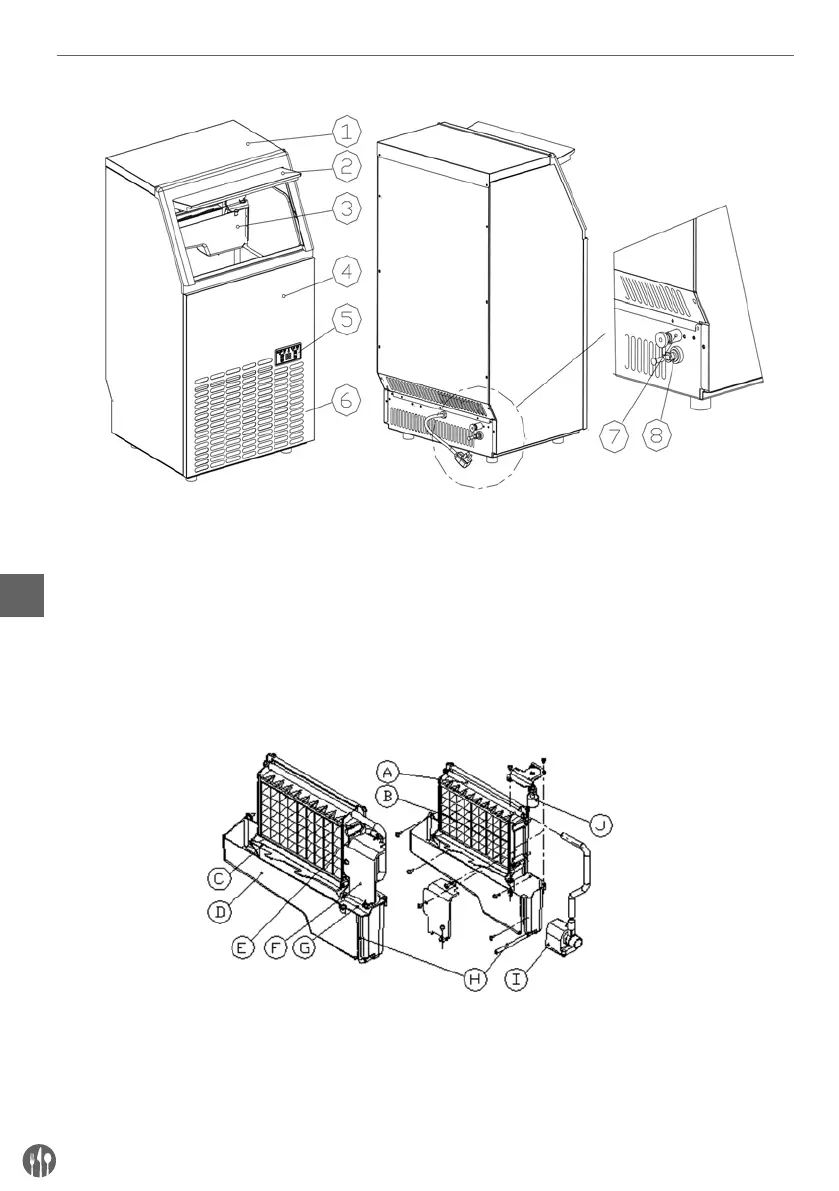

1. Obere Abdeckung
2. Tür
3. Eiswürfelmaschine und Wassertank
4. Frontplatte
5. Bedienfeld
6. Luftauslass: Es ist notwendig, einen freien Luft-
strom zu gewährleisten; beim Betrieb wird heiße
Luft ausgeblasen werden.
7. Wasserablauf
8. Wasserzulauf
Zubehör: weißer Wasserablaufschlauch, 2 Me-
ter lang; Wasserhahnklemme: weißer Wasser-
schlauch für Versorgung mit fließendem Wasser (ø
6,35 mm ), 3 Meter lang.
Allgemeine informationen
1) Konstruktion der Haupteinheit
A. Wasserverteilungsrohr mit neun kleinen
Löchern, aus denen Wasser ausläuft.
B. Verdampfer (Modul der Eiswürfelmaschine)
C. Platte für die Erkennung der Befüllung des Ei-
swürfelbehälters
D. Wassertank
E. Wasserzulaufschlauch
F. Deckel, rechtseitig am Verdampfer
G. Installationsplatte des Wasserstandschalters
H. Wasserablaufschlauch; vom Wassertank
I. Wasserpumpe
J. Schalter für die Wasserstanderkennung
