INFORMACJE OGÓLNE

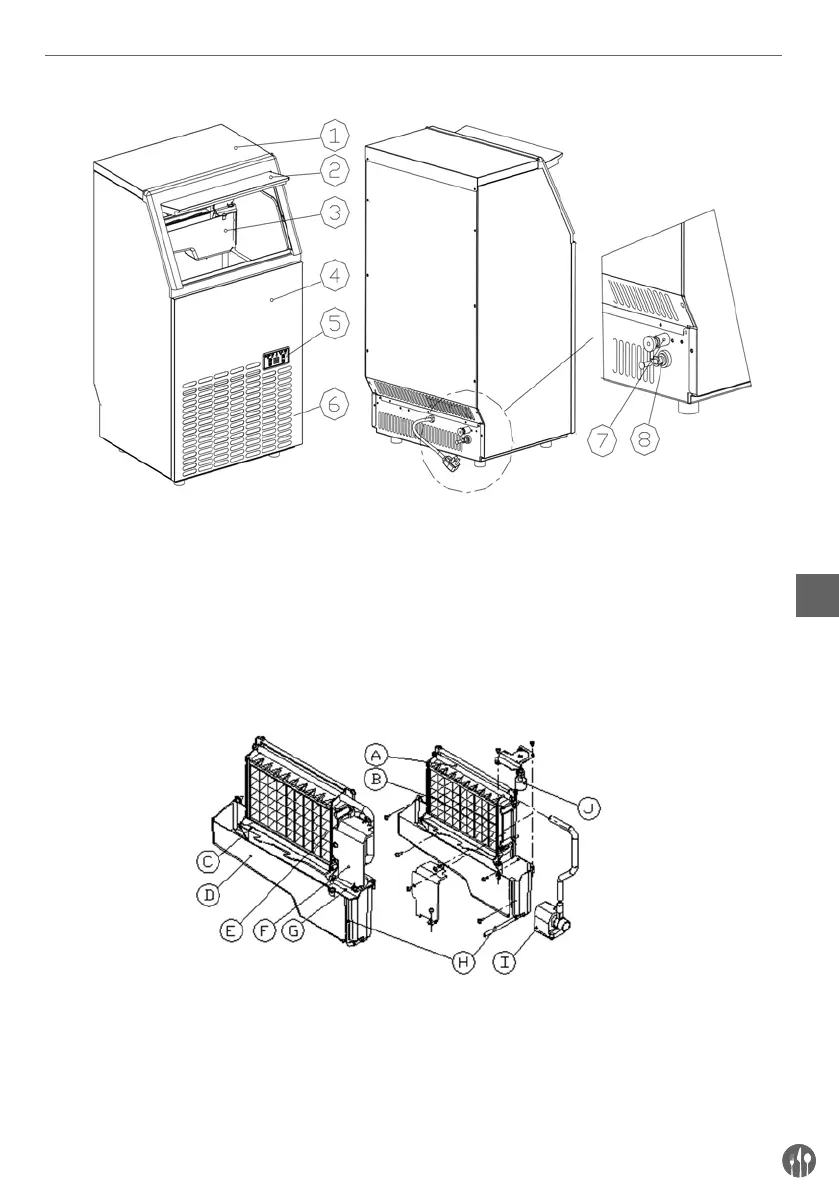

1) Konstrukcja głównego urządzenia
1. Pokrywa górna
2. Drzwiczki
3. Zespół wytwornicy lodu i zbiornika wody
4. Panel czołowy
5. Panel sterowania
6. Wylot powietrza: Konieczne jest zapewnienie
swobodnego przepływu powietrza; w trakcie pra-
cy wydmuchiwane będzie gorące powietrze.
7. Gniazdo odpływu wody.
8. Gniazdo dopływu wody.
Akcesoria: Biały wąż odpływu wody o długości 2
metrów, złączka do kranu, biały wąż o długości 3
metrów do zasilania w wodę bieżącą (ø 6,35 mm).
water supply pipe(ø 6.35mm).
A. Rurka rozdzielająca wodę: z dziewięcioma mały-
mi otworkami, z których wypływać będzie woda.
B. Odparowywacz (moduł wytwornicy lodu)
C. Płyta wykrywająca zapełnienie zbiornika lodu.
D. Zbiornik wody.
E. Rurka dopływu wody.
F. Pokrywa z prawej strony odparowywacza.
G. Płyta instalacyjna wyłącznika poziomu wody.
H. Rurka odpływu wody ze zbiornika wody.
I. Pompa wody.
J. Wyłącznik wykrywający poziom wody.
