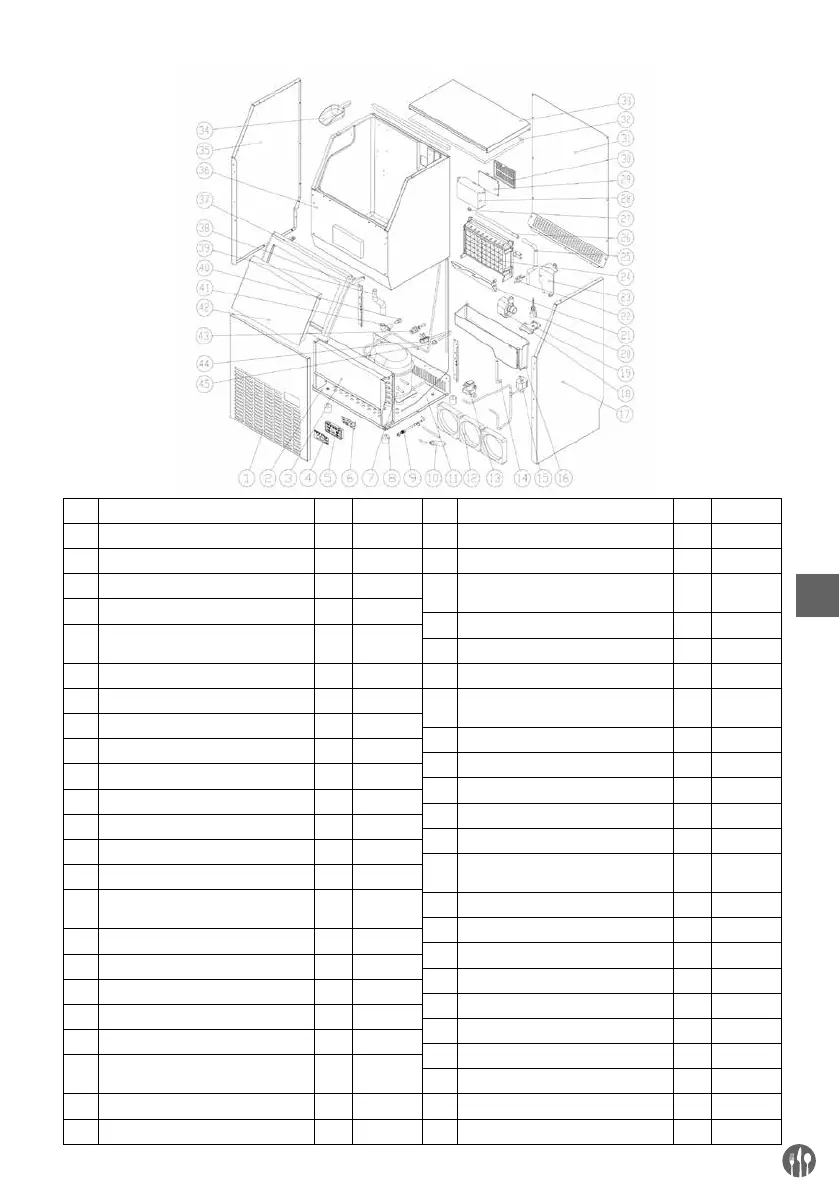

L.p. Nazwa części Ilość Uwagi
1
Panel przedni
1
2
Płyta spodnia
1
3
Skraplacz
1
4
Plakietka objaśniająca panelu operacyjnego
1
5
Skrzynka płytki drukowanej panelu opera-
cyjnego
1
6
Płytka drukowana panelu operacyjnego
1
7
Sprężarka
1
8
Regulowana stopka
4
9
Zawór roboczy
1
10
Filtr suchy
1
11
Kapilara
1
12
Wentylator na prąd stały
3
13
Zawór dopływu wody
1
14
Rurka odpływu wody ze zbiornika wody
1
15
Zawór elektromagnetyczny do procesu zbiera-
nia kostek lodu
1
16
Zbiornik wody
1
17
Płyta boczna prawa
1
18
Pompa obiegu wody
1
19
Pokrywa zbiornika wody
1
20
Wyłącznik wykrywający poziom wody
1
21
Płyta wykrywająca zapełnienie urządzenia
lodem
1
22
Magnetyczny przełącznik sterujący
4
23
Pokrywa prawej strony odparowywacza
1
L.p. Nazwa części Ilość Uwagi
24
Odparowywacz i jego rama
1
25
Rurka dopływu wody
1
26
Rurka rozdzielająca wodę, z dziewięcioma
otworkami
1
27
Zakrętka rurki rozdzielającej wodę
1
28
Skrzynka płytki drukowanej obwodu elektrycznego
1
29
Płytka drukowana głównego modułu sterowania
1
30
Pokrywa płytki drukowanej głównego modułu
sterowania
1
31
Płyta tylna
1
32
Gąbka izolująca pokrywy górnej
1
33
Pokrywa górna
1
34
Szufelka do lodu
1
35
Płyta boczna lewa
1
36
Szafka wewnętrzna pokryta pianką izolacyjną oraz
pojemnik na lód
1
37
Rama drzwiczek
1
38
Wzmocniona tylna płyta
1
39
Rurka odpływu wody z wewnętrznej szafki
1
40
Zakrętka odpływu wody
1
41
Gniazdo odpływu wody
1
42
Drzwiczki
2
43
Gniazdo dopływu wody
1
44
Kabel zasilania
1
45
Zacisk kabla zasilania
1
46
Okablowanie
1
