Informations generales

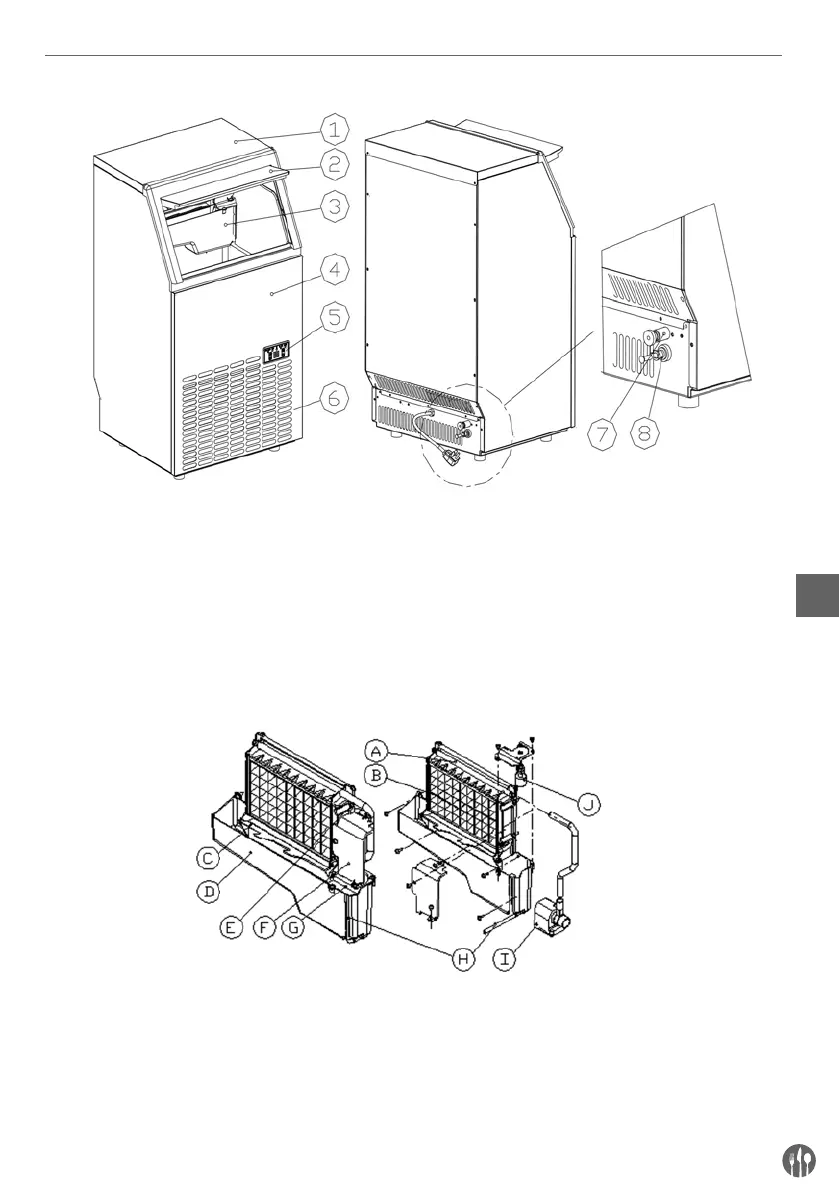

1) Construction du dispositif principal
1. Couvercle supérieur
2. Portière
3. Dispositif - générateur de glaçons et réservoir
d’eau
4. Panneau frontal
5. Panneau de commande
6. Sortie de l’air : Il est indispensable d’assurer une
circulation de l’air libre ; lors du fonctionnement
est soufflé l’air chaud.
7. Orifice d’évacuation de l’eau.
8. Orifice d’alimentation en eau.
Accessoires: Tuyau blanc d’évacuation de l’eau
d’une longueur de 2 mètres, raccord à l’évier, tuyau
blanc d’une longueur de 3 mètres pour alimenta-
tion en l’eau courante (ø 6,35 mm).
A. Tube séparateur de l’eau : avec neuf petits trous
d’où sortira l’eau.
B. Évaporateur (module du générateur de glaçons)
C. Couvercle identifiant le remplissage du réservoir
à glaçons.
D. Réservoir d’eau.
E. Tuyau d’alimentation en eau.
F. Couvercle du côté droit de l’évaporateur.
G. Plaque d’installation de l’interrupteur du niveau
d’eau.
H. Tuyau d’évacuation de l’eau du réservoir d’eau.
I. Pompe d’eau.
J. Interrupteur identifiant le niveau de l’eau.
