Informazioni generali

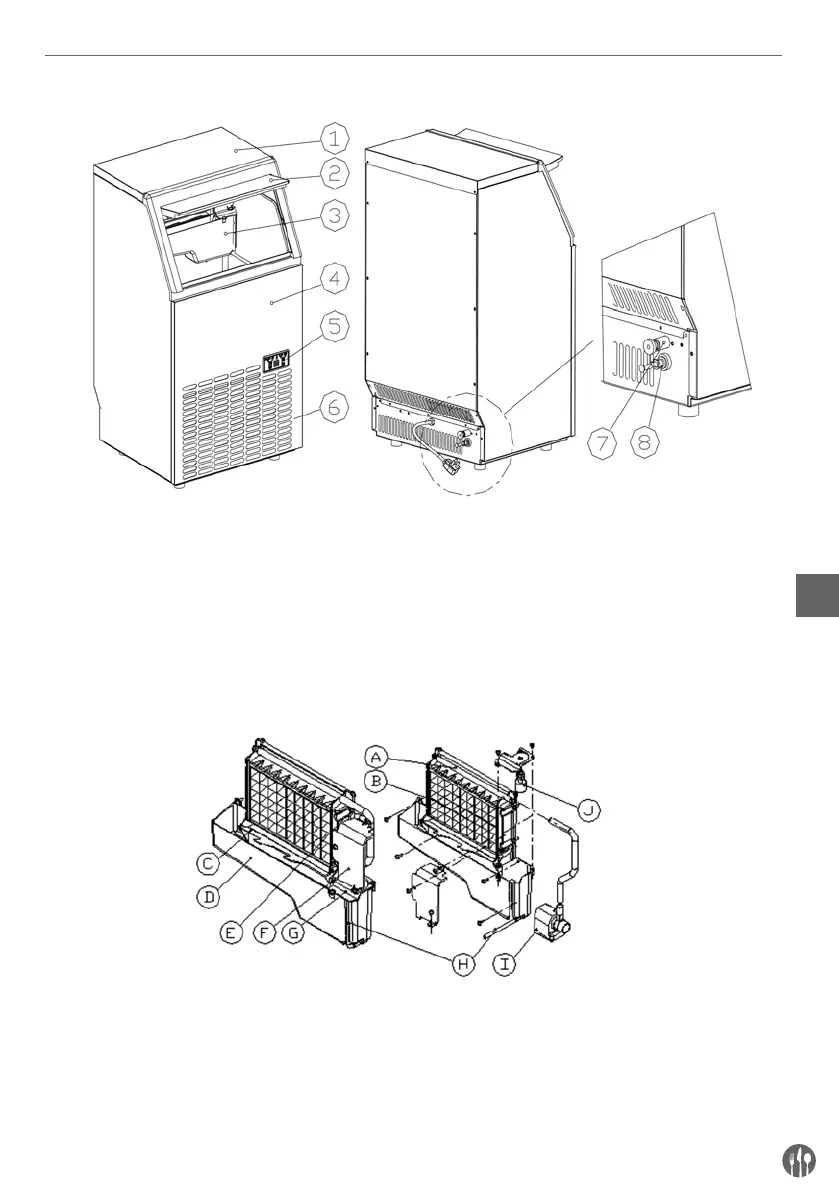

1) Struttura del dispositivo principale
1. Coperchio superiore
2. Portello
3. Gruppo del generatore di ghiaccio e del serba-
toio di acqua
4. Pannello frontale
5. Pannello di controllo
6. Uscita dell’aria: È necessario assicurare libero
flusso dell’aria; durante il funzionamento sarà
soffiata l’aria calda.
7. Presa di deflusso dell’acqua.
8. Presa di aflusso dell’acqua.
Accessori: Tubo bianco di deflusso dell’acqua della
lunghezza di 2 metri, il giunto per rubinetto, tubo
bianco della lunghezza di 3 metri per l’alimentazi-
one di acqua corrente (ø 6,35 mm).
water supply pipe(ø 6.35mm).
A. Il tubo di deviazione dell’acqua: con nove piccoli
fori dai quali fuoriuscirà l’acqua.
B. Evaporatore (modulo del generatore di ghiaccio)
C. Piastra di rilevamento del livello di riempimento
del contenitore di ghiaccio.
D. Serbatoio dell’acqua.
E. Tubo di afflusso dell’acqua.
F. Coperchio sul lato destro del evaporatore.
G. Piastra di installazione dell’interruttore di livello
dell’acqua.
H. Tubo di defflusso dell’acqua dal serbatoio
dell’acqua.
I. Pompa dell’acqua.
J. Interruttore di rilevamento del livello di acqua.
