624 한국어 2328447
*2328447*

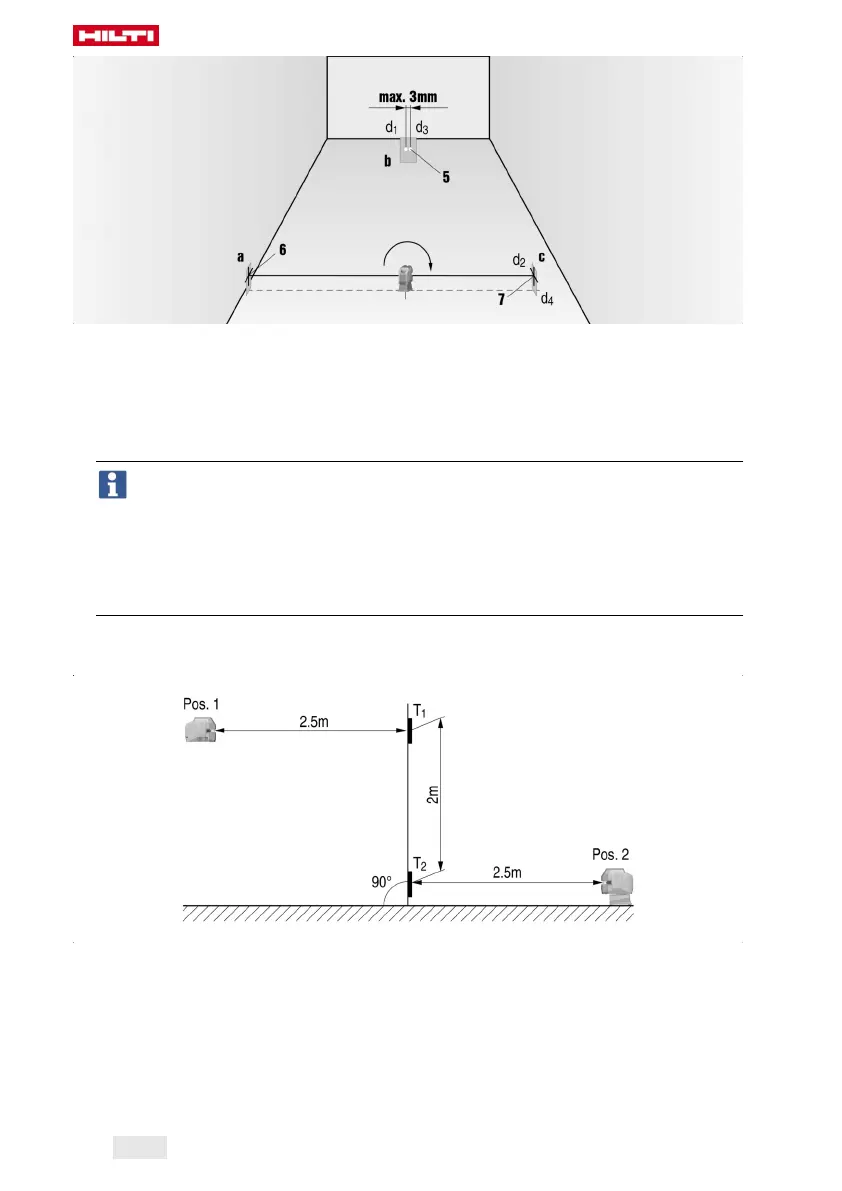

6. 레이저를 위쪽에서 봤을 시계 방향으로 180° 돌리십시오. 아래쪽 연직빔은 정확하게 기준 십자 표시 (A)
중앙에 있어야 하며, 우측 직각 빔의 중심은 타겟 플레이트 (a)의 수직 라인을 정확히 관통해야 합니다.
7. 좌측 직각 빔의 중심점 (d4)을 타켓 플레이트 (c)에 표시하십시오.
PM 20CG / PM 20CG A12의 경우: (d2)과 (d4) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 최대
3 mm (1⁄8″) 이하여야 합니다.
PM 20CGE의 경우: (d2)과 (d4) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 최대 2 mm (1⁄12″)
하여야 합니다.
PM 20CG / PM 20CG A12의 경우: (d3)이 (d1)의 우측에 있을 경우, 수평 거리 (d1)-(d3)과
(d2)-(d4)의 합계가 5 m (16 ft) 간격에서 측정할 최대 3 mm (1⁄8″) 이하여야 합니다.
PM 20CGE의 경우: (d3)이 (d1)의 우측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 합계가
5 m (16 ft) 간격에서 측정할 최대 2 mm (1⁄12″) 이하여야 합니다.
PM 20CG / PM 20CG A12의 경우: (d3)이 (d1)의 좌측에 있을 경우, 수평 거리 (d1)-(d3)과
(d2)-(d4)의 차이가 5 m (16 ft) 간격에서 측정할 최대 3 mm (1⁄8″) 이하여야 합니다.
PM 20CGE의 경우: (d3)이 (d1)의 좌측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 차이가
5 m (16 ft) 간격에서 측정할 최대 2 mm (1⁄12″) 이하여야 합니다.
8. 결과가 허용 공차를 벗어난 경우, Hilti 서비스 센터에 문의하십시오.
6.7.4 수직 라인의 정확도 점검
1. 레이저를 2 m 높이에 위치시키십시오(위치 1).
2. 레이저 전원을 켜십시오.
3. 번째 타겟 플레이트 T
1
(수직)을 같은 높이(2 m)에서 레이저로부터 2.5 m 떨어진 곳에 배치하고, 수직
이저빔이 타겟 플레이트를 관통하는 위치를 표시하십시오.
4. 번째 타겟 플레이트 T
2
번째 타겟 플레이트에서 아래쪽으로 2 m 떨어진 곳에 배치하고, 수직 레이
저빔이 타겟 플레이트를 관통하는 위치를 표시하십시오.
5. 시범 설치된 맞은 편(좌우가 거꾸로 됨), 레이저로부터 5 m 떨어진 바닥에 레이저빔이 지나는 (위치 2)를
시하십시오.
6. 이제 방금 바닥에 표시한 위치(위치 2)에 레이저를 놓으십시오.
