15

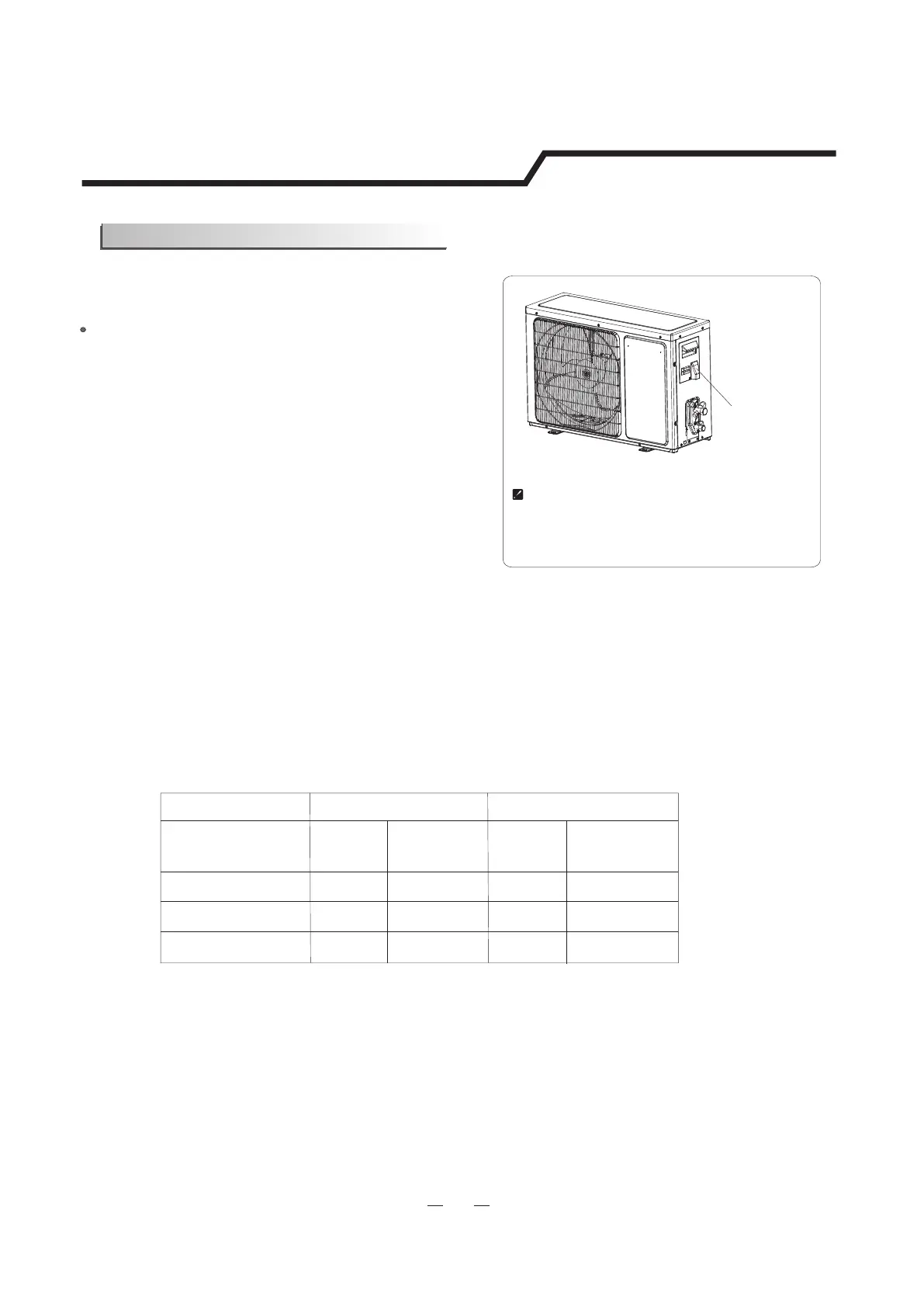

Unità esterna
1)
Smontare la porta d’accesso dall’unità svitando i
bulloni. Collegare individualmente i fili ai morsetti sulla
centralina come segue:
2)
Fissare il cavo di alimentazione sul pannello di
controllo con il serracavo.
3)
Rimontare la porta d’accesso alla posizione originale con le
viti.
4)
Utilizzare un interrutore riconosciuto per il modello 24K
o inferiori tra la fonte di alimentazione e l’unità.
Nota: Per alcuni modelli risulta necessario togliere la copertura
per collegare ai morsetti dell’unità interna.
Porta d’accesso
Morsettiera
(interna)
Unità esterna
Istruzioni per l’installazione
Occorre utilizzare un adeguato dispositivo per scollegare
tutte le linee di alimentazione.
1.
Utilizzare sempre un circuito di alimentazione elettrica indipendente per il condizionatore d’aria. Per la metodologia
del cablaggio fare riferimento allo schema elettrico del circuito situato nel lato interno della porta d’accesso.
2.
Accertarsi che lo spessore dei cavi sia quello riportato nelle specifiche della fonte di alimentazione.
3.
Verificare che tutti i fili o cavi siano già fissati correttamente dopo averli collegati.
4.
Garantire l’installazione di un interruttore differenziale di sicurezza nelle zone umide e bagnate.
Cable Specifications
Le figure riportate in questo manuale sono a scopo
illustrativo. E’ possibile che la forma del prodotto
acquistato differisca sensibilmente dalle immagini.
Capacità (Btu/h)
Cavo per collegamento
all’alimentazione
Cavo di alimentazione
Normale Sezione
Tipo
trasversale
Normale Sezione
trasversale
Specifiche dei cavi
Attenzione:
L'accessibilità alla presa deve essere garantita anche dopo l'installazione dell'apparecchio per scollegarlo in
caso di necessità. Qualora non fosse possibile, collegare l'apparecchio ad un dispositivo di commutazione
bipolare con separazione dei contatti di almeno 3 mm collocato in una posizione accessibile anche dopo
l'installazione.
7K9K12K
H07RN-F
1.0mm
2
X3
1.0mm
2
X5
18K H07RN-F
1.5mm
2
X3
H07RN-F
1.5mm
2
X5
Collegamento dei cavi
Tipo
H07RN-F
2K H07RN-F
2.5mm
2
X3
H07RN-F
2.5mm
2
X5
