Polski
118

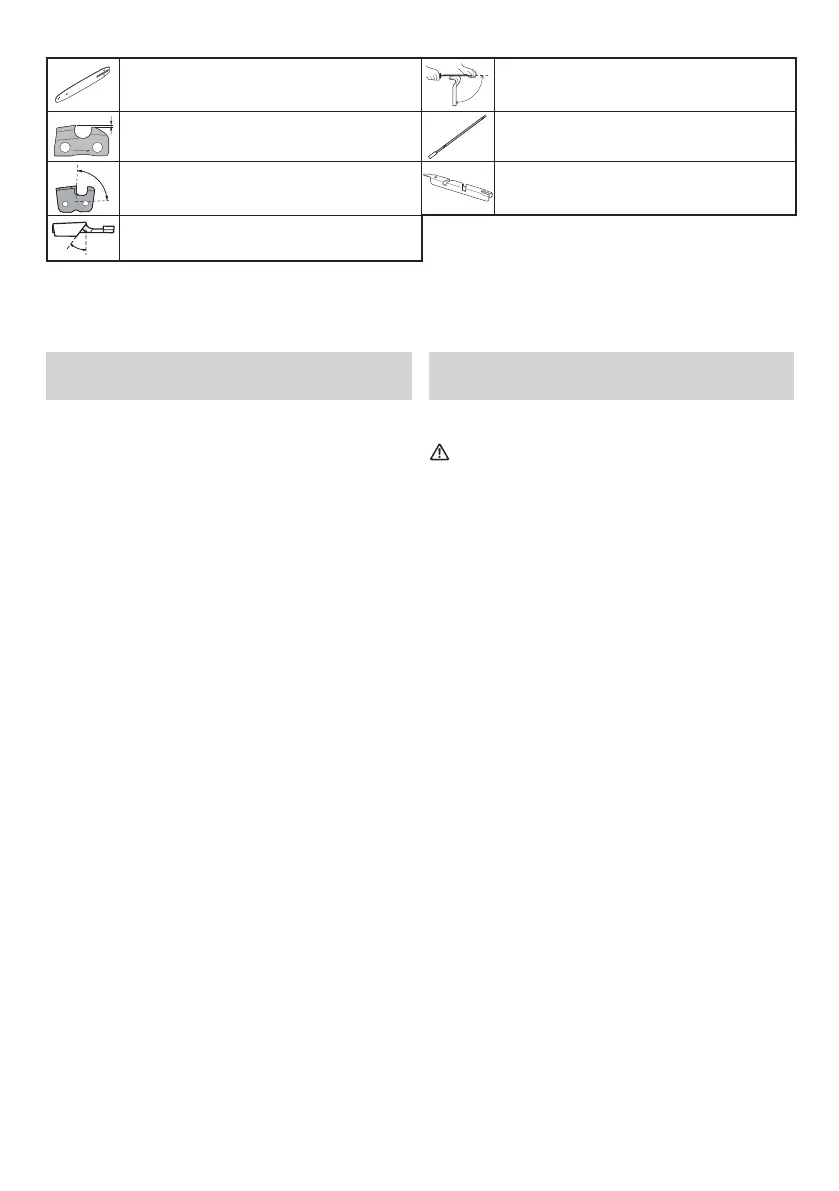

Typ prowadnicy Kąt prowadzenia pilnika
Ustawienie ogranicznika zagłębienia Pilnik
Kąt piłowania płytki bocznej Ogranicznik zagłębienia
Kąt płytki górnej
WSKAZÓWKA: Poziom hałasu/poziomy drgań obliczane są jako całkowita energia ważona czasowo dla poziomów hałasu/
drgań w różnych warunkach roboczych w następującym cyklu:
*
1
: 1/3 bieg jałowy, 1/3 pełne obroty, 1/3 obroty robocze.
*
2
: 1/2 pełne obroty, 1/2 obroty robocze.
ZASADNICZE PODZESPOŁY
URZĄDZENIA (Rys. 1)
A: Dźwignia przepustnicy: obsługiwana przez operatora
palcem; do kontrolowania prędkości silnika.
B: Blokada dźwigni przepustnicy: zapobiegająca
przypadkowemu uruchomieniu dźwigni przepustnicy;
musi zostać zwolniona ręcznie.
C: Przełącznik zapłonu: pozwalający na uruchomienie lub
zatrzymanie silnika.
D: Korek zbiornika oleju: do zamykania zbiornika oleju.
E: Rozrusznik cięgnowy: cięgno do uruchamiania silnika.
F: Przednia rękojeść: rękojeść zamontowana na przedzie
osłony silnika lub w jej kierunku.
G: Korek zbiornika paliwa: do zamykania zbiornika paliwa.
H: Tylna rękojeść: rękojeść zamontowana na tyle osłony
silnika lub w jej kierunku.
I:
Dźwignia zasysacza: służąca wzbogacaniu mieszanki
paliwa/powietrza w gaźniku; wspomagająca uruchamianie.
J: Pompka zastrzykowa: służąca dostarczaniu dodatkowej
dawki paliwa; wspomagająca uruchamianie.
K: Prowadnica: podpierająca i prowadząca łańcuch tnący.
L: Łańcuch tnący: łańcuch służący jako narzędzie tnące.
M: Hamulec łańcucha (osłona ręki na przedniej rękojeści):
zatrzymujący lub blokujący łańcuch.
N: Chwytacz łańcucha: do naciągania łańcucha tnącego.
O: Pokrywa fi ltra powietrza: osłona fi ltra powietrza i gaźnika.
P: Pokrywa boczna: osłona prowadnicy, łańcucha tnącego,
sprzęgła i koła łań
cuchowego podczas pracy pilarką
łańcuchową.
Q: Śruba regulacji naprężenia: często wykorzystywana na
prowadnicy; do regulacji naprężenia łańcucha tnącego.
R: Tłumik: zmniejsza hałas wydechu spalin z silnika i
odprowadza gazy spalinowe.
S: Sprężyna antywibracyjna: zmniejsza przenoszenie
drgań na ręce operatora.
T: Nakrętka zaciskowa prowadnicy łańcucha: zabezpiecza
pokrywę boczną i prowadnicę.
U: Odbojnik z kolczatką: funkcjonujący jako odbojnik
czołowy podczas kontaktu z drzewem lub dłużycą.
V: Osłona prowadnicy: do zabezpieczania prowadnicy i
łańcucha tnącego, kiedy urządzenie nie jest używane.
W: Uniwersalny klucz nasadowy: narzędzie do demontażu
lub montażu świecy zapłonowej i naprężania łańcucha
tną
cego.
X: Instrukcja obsługi: dostarczana z urządzeniem. Należy ją
przeczytać przed rozpoczęciem użytkowania i zachować
do wglądu; zawiera informacje o odpowiednich i
bezpiecznych technikach.
OSTRZEŻENIA I WSKAZÓWKI
BEZPIECZEŃSTWA
Zwracać szczególną uwagę na zapisy poprzedzone
następującymi słowami:
OSTRZEŻENIE
Wskazuje na duże prawdopodobieństwo poważnych
obrażeń lub utraty życia w przypadku nieprzestrzegania
instrukcji.
UWAGA
Wskazuje na prawdopodobieństwo obrażeń lub
uszkodzenie wyposażenia w przypadku nieprzestrzegania
instrukcji.
WSKAZÓWKA
Pomocne informacje na temat poprawnego
funkcjonowania i użytkowania.
Bezpieczeństwo operatora
○ Należy zawsze nosić osłonę twarzy lub gogle.
○ Podczas ostrzenia łańcucha należy nosić rękawice.
○ Użytkując pilarkę łańcuchową należy zawsze nosić
odzież i wyposażenie ochronne, takie jak kurtka,
spodnie, rękawice, kask, buty ze stalowymi noskami
i antypoślizgowymi podeszwami, gogle, słuchawki i
ochraniacze nóg. W przypadku pracy na drzewach
obuwie ochronne musi nadawać się do wspinaczki. O
pomoc w wyborze odpowiedniego wyposażenia należy
zwrócić się do jednego z autoryzowanych centrów
serwisowych Hitachi. Nie wolno nosić luźnej odzieży,
biżuterii, krótkich spodni, sandałów ani chodzić boso.
Włosy należy zabezpieczyć tak, aby nie opadały na
ramiona.
○ Urz
ądzenia nie wolno użytkować, będąc zmęczonym,
chorym bądź pod wpływem alkoholu, substancji
odurzających lub leków.
○ Nigdy nie wolno zezwalać na obsługę maszyny przez
dziecko lub osobę niedoświadczoną.
○ Nosić słuchawki ochronne. Zwracać baczną uwagę na
otoczenie.
Zwracać uwagę na osoby znajdujące się w pobliżu, które
mogą sygnalizować problemy.
Zdjąć wyposażenie ochronne natychmiast po wyłączeniu
silnika.
○ Nosić kask.
○ Nigdy nie uruchamiać silnika ani nie pracować wewnątrz
zamkniętego pomieszczenia lub budynku.
Wdychanie spalin może być przyczyną śmierci.
○ W przypadku emisji mgieł
ki oleju łańcuchowego, aby
chronić drogi oddechowe, należy nosić maskę.
○ Nie zanieczyszczać rękojeści olejem ani paliwem.
○ Ręce trzymać z dala od narzędzia tnącego.
○ Nie chwytać ani nie trzymać urządzenia za narzędzie
tnące.
