HITACHI DA-5000

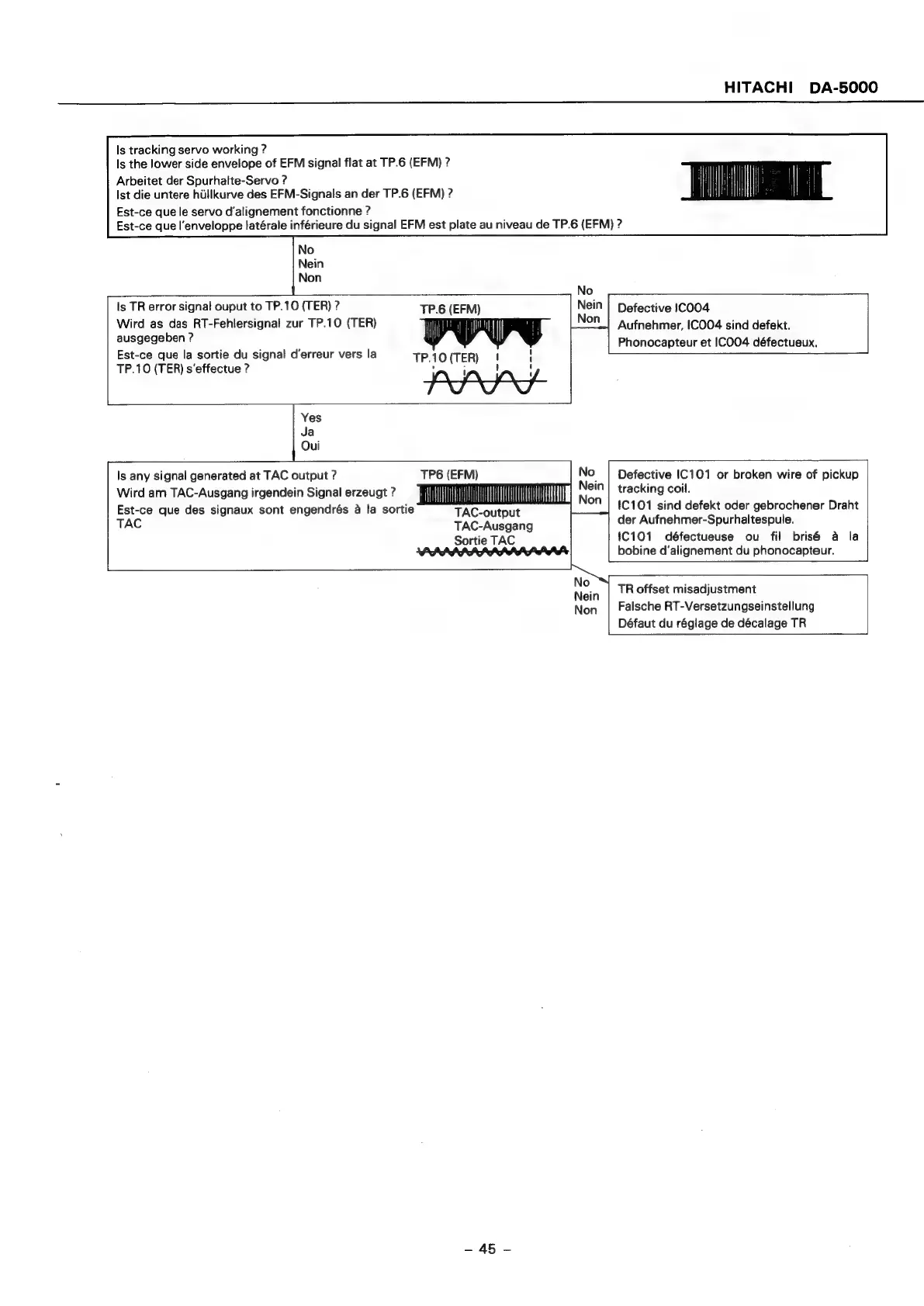

Is tracking servo working ?
Is the lower side envelope of EFM signal flat at TP.6 (EFM) ?
Arbeitet der Spurhalte-Servo ?
Ist die untere hiillkurve des EFM-Signals an der TP.6 (EFM) ?
Est-ce que le servo d’alignement fonctionne ?
Est-ce que l‘enveloppe latérale inférieure du signal EFM est plate au niveau de TP.6 (EFM) ?
AM.
No
Nein
Non
No
Is TR error signal ouput to TP.10 (TER) ? TP.6 (EFM) Nein | Defective ICO04
Wird as fas Hi beoreane zur TP.10 (TER) Non Aufnehmer, ICO04 sind defekt.
ausgegeben : ; ; ; Phonocapteur et ICO04 défectueux.
Est-ce que la sortie du signal d’erreur vers la TP.10(TER) | '
TP.10 (TER) s‘effectue ? in in Vas u
Yes
Ja
Oui
Is any signal generated at TAC output ? TP6 (EFM) ee Defective 1C101 or broken wire of pickup
: , ogee MET ein j i
Wird am TAC-Ausgang irgendein Signal erzeugt? TMNT | yon | tr2cking cot
Est-ce que des signaux sont engendrés a la sortie TAC-output 1C101 sind defekt oder gebrochener Draht
TAC TAC-Ausgang der Aufnehmer-Spurhaltespule.
Sortie TAC {C101 défectueuse ou fil brisé a la
bobine d’alignement du phonocapteur.
No eee
Nein TR offset misadjustment
Non | Falsche RT-Versetzungseinstellung
Défaut du réglage de décalage TR
- 45 -
