SYSTEMBESKRIVELSE
PMML0293A rev.2 - 08/2016
147
3 SYSTEMBESKRIVELSE

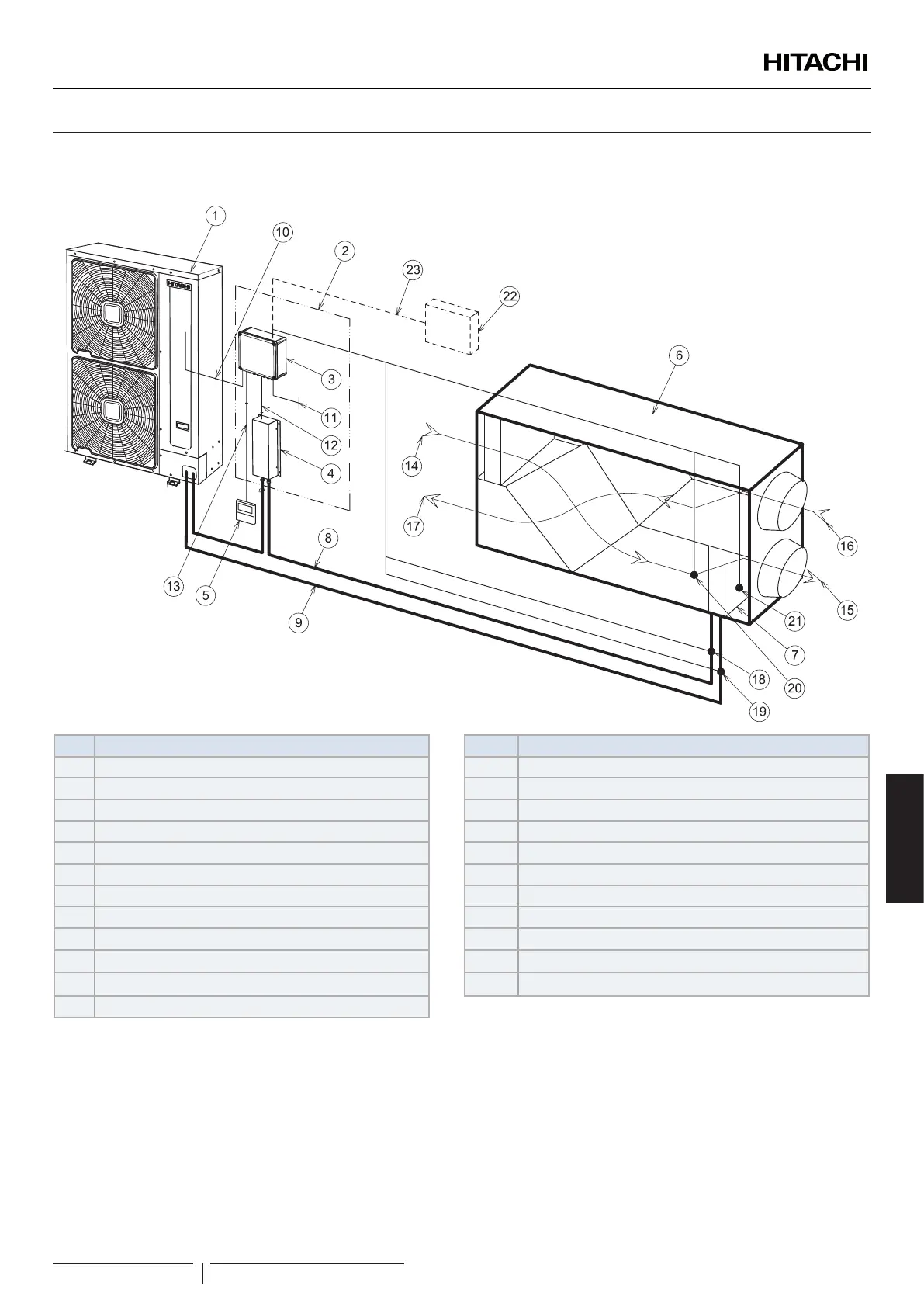

Nedenstående gur viser et eksempel på en installation af klimatekniske enheder (AHU).
Nr. Beskrivelse Nr. Beskrivelse
1 HITACHI udendørsenhed 13 Fjernbetjeningskommunikation
2 DX-interface EXV-(2.0-10.0)E2 14 Udendørsenhed (AHU-systemer)
3 Kontrolboks 15 Indblæsningsluft (AHU-systemer)
4 Ekspansionsventilboks 16 Returluft (AHU-systemer)
5 Fjernbetjening (ekstra tilbehør) 17 Udsugningsluft (AHU-systemer)
6 Enhed eller apparat med varmeveksler 18 Termistor for væskerør (THM3, PCB1)
7 DX-varmeveksler 19 Termistor for gasrør (THM5, PCB1)
8 Væskeledning 20 Termistor for indløb med DX-spole (THM1, PCB1)
9 Gasledning 21 Termistor for udløb med DX-spole (THM2, PCB1)
10 Udendørs-indendørs kommunikation 22 Fjernbetjening, medfølger ikke (ekstra tilbehør)
11 Strømforsyning 23 Signal for ydelse (0~10V, 0~5V, 4~20mA) (ekstra)
12 Ekspansionsventil kontrol kommunikation
! FORSIGTIG!
• Installationsafstanden mellem DX-interfacet og apparatet med varmeveksler skal være så kort som muligt.
• Hold afstanden mellem enheden eller apparatet med varmeveksleren og ekspansionsventilboksen med en rørlængde på op til 5 meter. Derudover
må højdeforskellen mellem enheden og apparatet med varmeveksleren og ekspansionsventilboksen ikke være mere end 2 meter.
• Sørg for, at installationsafstanden mellem kontrolboksen og enheden eller apparatet med varmeveksleren er kort nok til, at termistorernes måling
ikke forvrænges.
• Termistorkablet må aldrig installeres i samme kabelføring som strøm- eller kontrolkabler.
