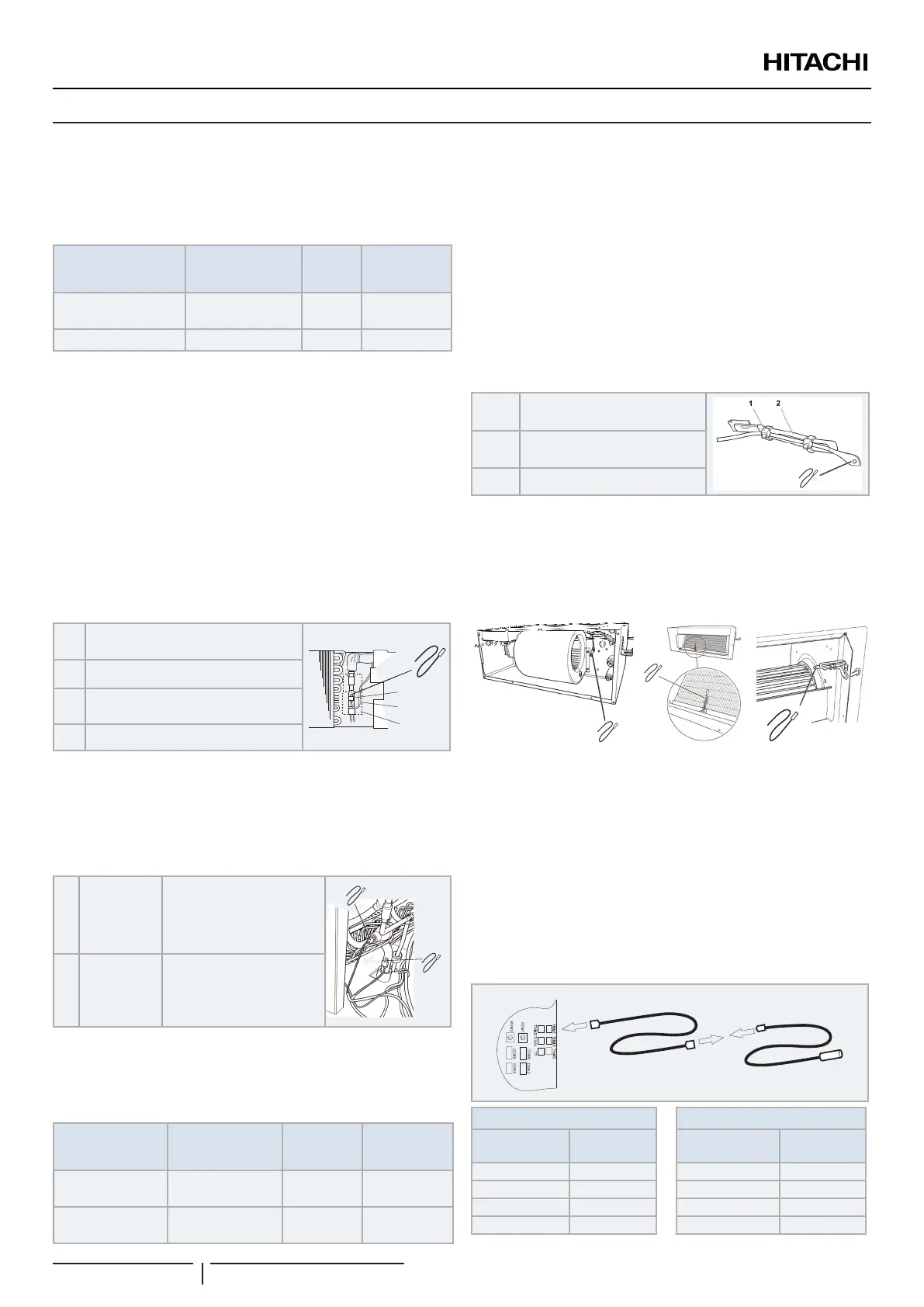

MONTERING AF ENHED
PMML0293A rev.2 - 08/2016
152
6.4 INSTALLATION AF TERMISTORER

Væske- og gasrørtermistorer
Der ndes to typer termistorer inde i kontrolboksen. Hver
termistor har følgende formål og identikation:
Element
Printkort-
kontakt/ Farve på
termistorens stik
PCB-
kontakt
nummer
Termistor-
længde (mm)
Termistor for
væskerør
Sort THM 3 650
Termistor for gasrør Gul THM 5 600
! FORSIGTIG!
Hvis de termistorer, der leveres med DX-interfacet, ikke er tilstrækkelig
lange, er det vigtigt, at længdeforlængelsen udføres korrekt for at undgå
ukorrekt måling, og samlingen skal være korrekt isoleret for at undgå
elektriske fejl.
? BEMÆRK
Ved montering af termistorerne er det vigtigt, at de fastgøres korrekt
vha. en specialklemme for at sikre en perfekt kontakt mellem røret og
termistoren. Dæk den fuldstændig med isolering, såsom korktape eller
rørisolering, afhængigt af placeringen. Udskift dem, hvis de er beskadiget
under vedligeholdelsesarbejde.
Installationseksempel på termistor
1
Termistor for væske-/gasrør
(medfølger)
2
3
4
1
2 Holder for termistor (medfølger ikke)
3
Ledningskabel til termistor
(medfølger ikke)
4 Isolering (medfølger ikke)
! FORSIGTIG!
Termistoren skal installeres korrekt for at undgå, at der kommer vand på
den.
Typisk placering af installation
A
Termistor for
væskerør
Skal installeres på
det koldeste punkt
i væskeledningen i
varmeveksleren (før
fordeleren).
A
B
B
Termistor for
gasrør
Skal installeres så tæt som
muligt på varmevekslerens
kølemiddeludtag.

Lufttermistor
Der ndes to typer lufttermistorer inde i kontrolboksen. Hver
termistor har følgende formål og identikation:
Element
Printkort-
kontakt/ Farve på
termistorens stik
PCB-
kontakt
nummer
Termistor-
længde (mm)
Termistor for
luftindtag
Blå THM 1 1200
Termistor for
luftudtag
Rød THM 2 1200
! FORSIGTIG!
Hvis de termistorer, der leveres med DX-interfacet, ikke er tilstrækkelig
lange, er det vigtigt, at længdeforlængelsen udføres korrekt for at undgå
ukorrekt måling, og samlingen skal være korrekt isoleret for at undgå
elektriske fejl.
? BEMÆRK
Når lufttermistoren monteres, er det vigtigt, at den fastgøres korrekt på
et passende sted for at undgå eksterne påvirkninger, såsom omgivende
temperaturforhold, samt hvor lufttemperaturen er betydelig.
Eksempel på kabelklemme
1 Kabelholder (medfølger ikke)
3
2
Kabelklemme (medfølger ikke)
3 Termistor (medfølger)
! FORSIGTIG!
Termistoren skal installeres korrekt for at undgå, at der kommer vand på
den.
Typisk installation
I tilfælde af installation af en modulær udendørsenhed, er det muligt
at nøjes med at installere lufttermistorer til DX-interfacet indstillet
som "gruppestyreenhed". Termistorernes placering skal sikre korrekt
aæsning af lufttemperaturen, der skal være repræsentativ for de
samlede luftindtags- eller udtagsstrømme til/fra den enhed, som man
ønsker at styre.
? BEMÆRK
I tilfælde af installation af simplicerede lufttermistorer, kan der kun
forbindes én fjernbetjening i DX-interfacet grupperet sammen og forbundet
til den samme indendørsenhed (installation af endnu en fjernbetjening er
kun muligt, hvis den indstilles som "slave").

Installation af termistorforlængelse
A
B
A B
Printkort-
kontakt
Termistorfor-
længelse
Termistorfor-
længelse
Termistor
THM1 Blå Blå Blå
THM2 Rød Rød Rød
THM3 Sort Sort Sort
THM5 Gul Gul Gul
